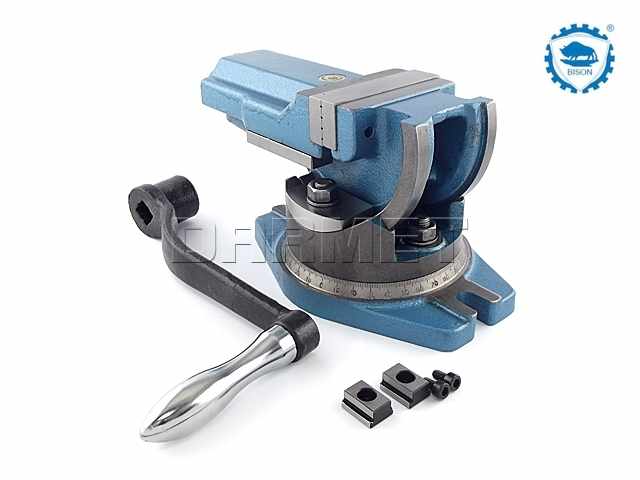

Imadło maszynowe pochylne kołyskowe, typ 6530-100 - BISON-BIAL
| Korpus | żeliwny |
| Szerokość szczęki | 100 mm |
| Typ imadła | uchylne , obrotowe |
| Model | 6530 |
Opis produktu
Właściwości i zastosowanie:
- Imadło kołyskowe służy do mocowania przedmiotów obrabianych pod kątem do płaszczyzny poziomej.
- Lekką konstrukcję imadła wykonano z żeliwa.
- Całkowicie osłonięta śruba pociągowa zabezpieczona przed działaniem wiórów i zanieczyszczeń.
- Możliwość pochylenia obrabianego przedmiotu w płaszczyźnie pionowej do kąta 90°.
- Możliwość blokowania ustawionego pochylenia.
- Obrotowa podstawa z podziałką 360°.
- Wymienne rowkowane wkładki szczękowe, hartowane indukcyjnie i szlifowane.
-
Możliwość stosowania zamiennych wkładek szczękowych:
- wkładki szczękowe gładkie 100 mm
- wkładki szczękowe z rowkami 100 mm
- wkładki szczękowe pryzmowe ze stopniem 100 mm
- Zastosowanie łożyska oporowego zwiększa sprawność mechanizmu mocującego.
- Odpowiednie do prac frezarskich, strugarskich, wiertarskich wymagających mocowania przedmiotów obrabianych pod kątem do płaszczyzny poziomej.
- Wyposażenie: korba, wpusty ustalające.
- Sprawdź zamiennik imadło uchylne FQU 100.
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| S | 100 | mm |
| A | 144 | mm |
| H | 145 | mm |
| L | 372 | mm |
| a | 80 | mm |
| a | 80 | mm |
| h | 32 | mm |
| k | 14 | mm |
| Max. siła mocowania | 2500 | daN |
| Waga | 12,5 | kg |
Dostępności są informacyjne na podstawie danych z firmy Bison-Bial i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
