Opis produktu
Wartości i zastosowanie:

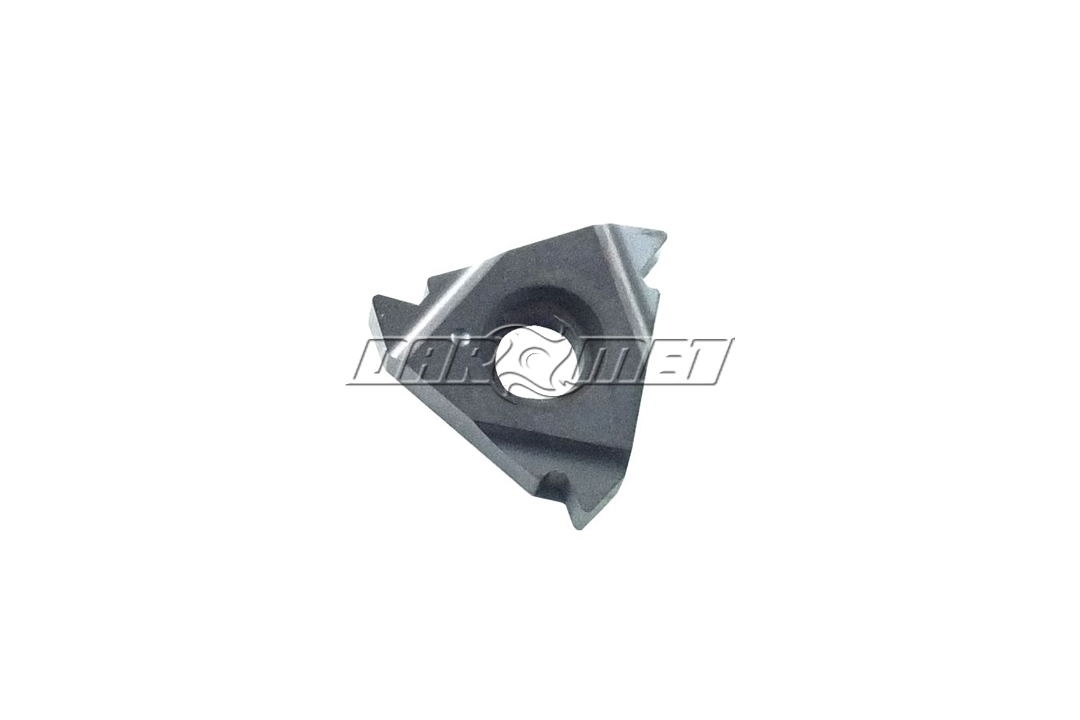

- Płytka prawa do toczenia gwintów zewnętrznych wykonana z gatunku węglika spiekanego VTX.
- Płytka do toczenia gwintu o profilu niepełnym 55°
- Płytki do toczenia gwintów o profilu częściowym, są rozwiązaniem uniwersalnym oraz korzystnym w przypadku gdy toczymy niewielką ilość gwintów ale również w przypadku toczenia wielu rodzajów gwintów.
- Pasuje do noży tokarskich 16 ER do gwintów zewnętrznych.
- Uwaga: Profil częściowy nie gwarantuje dokładnego zarysu gwintu
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | 16 3ER AG55 VTX |
| Rozmiar płytki - L | 16 mm |
| I.C. | 3/8 " |
| Skok gwintu | 0,5 - 3,0 mm |
| 48 - 8 zw/cal | |
| X | 1,2 mm |
| Y | 1,7 mm |
| r | 0,07 mm |
Płytki do gwintowania PAFANA - parametry skrawania
Dostępności są informacyjne na podstawie danych z firmy PAFANA i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
