Opis produktu
Właściwości i zastosowanie:

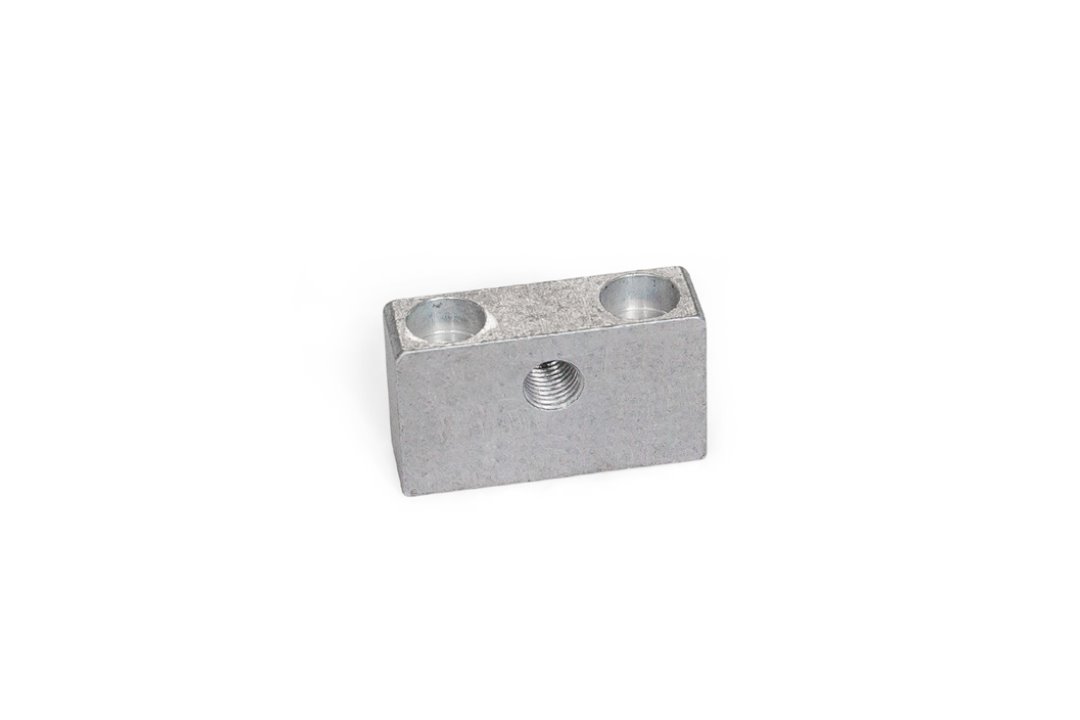

- Typ A: z gwintem, mocowane od góry
- Aluminium matowe, szlifowane
- Linia odniesienia grawerowane laserowo, w kolorze czarnym
- Oprawy łożyska GN 828 są używane w połączeniu ze śrubami regulacyjnymi ze stali nierdzewnej GN 827 do prostej regulacji i pozycjonowania.
- W przypadku urządzeń montażowych, w których osprzęt i podzespoły muszą być wielokrotnie zmieniane, pozycjonowane i regulowane, ułatwienie tych procesów możemy uzyskać łącząc ze sobą odpowiednie śruby regulacyjne, GN 827 Nakrętki radełkowane GN 827.1 i oprawy łożyskowe GN 828 typu UA oraz UB, bez utraty wcześniej określonych nastawów
- Na przeciwległej części, można wykorzystać oprawę typu A, posiadającą otwór gwintowany i otwory mocujące.
Tabela wymiarów:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 828-M10x1-A-10-AM |
| d1 | M 10x1 mm |
| h1 | 10 mm |
| b h11 | 15 mm |
| d2 | 6,5 mm |
| h2 | 10 mm |
| h4 | 3,6 mm |
| l | 45 mm |
| m | 30 mm |
| Waga | 0,028 kg |
Warianty wykonania:
- Typ A: z gwintem, mocowane od góry
- Typ UA: z rowkiem, mocowane od góry
- Typ UB: z rowkiem, mocowane od przodu
