Opis produktu
Właściwości i zastosowanie:

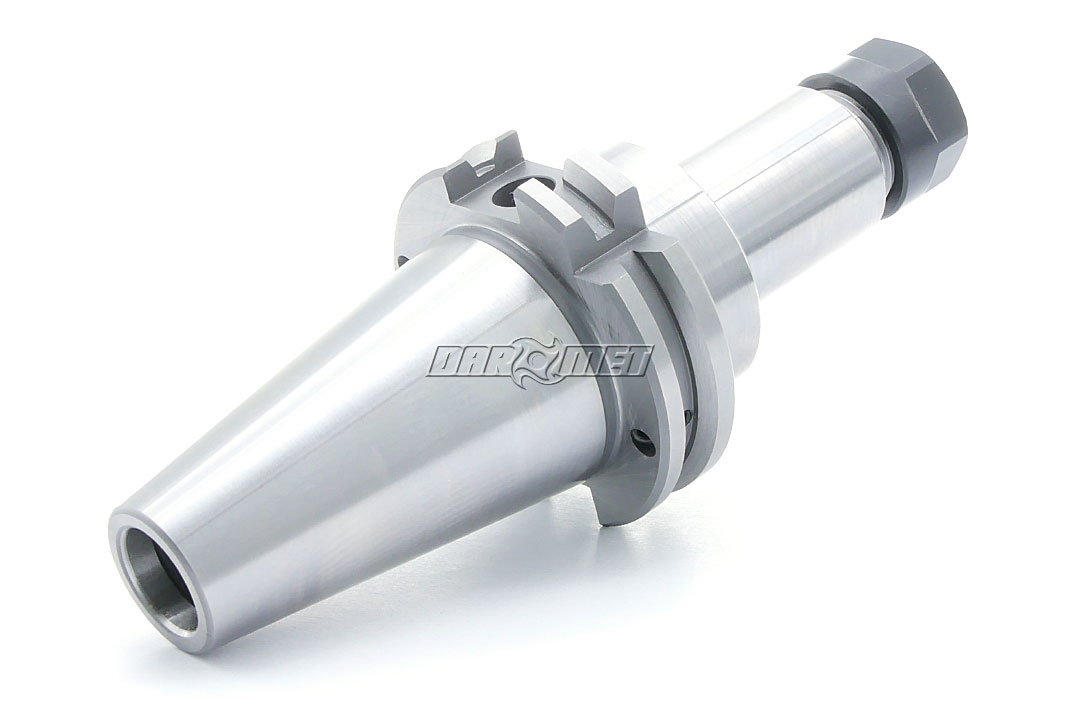

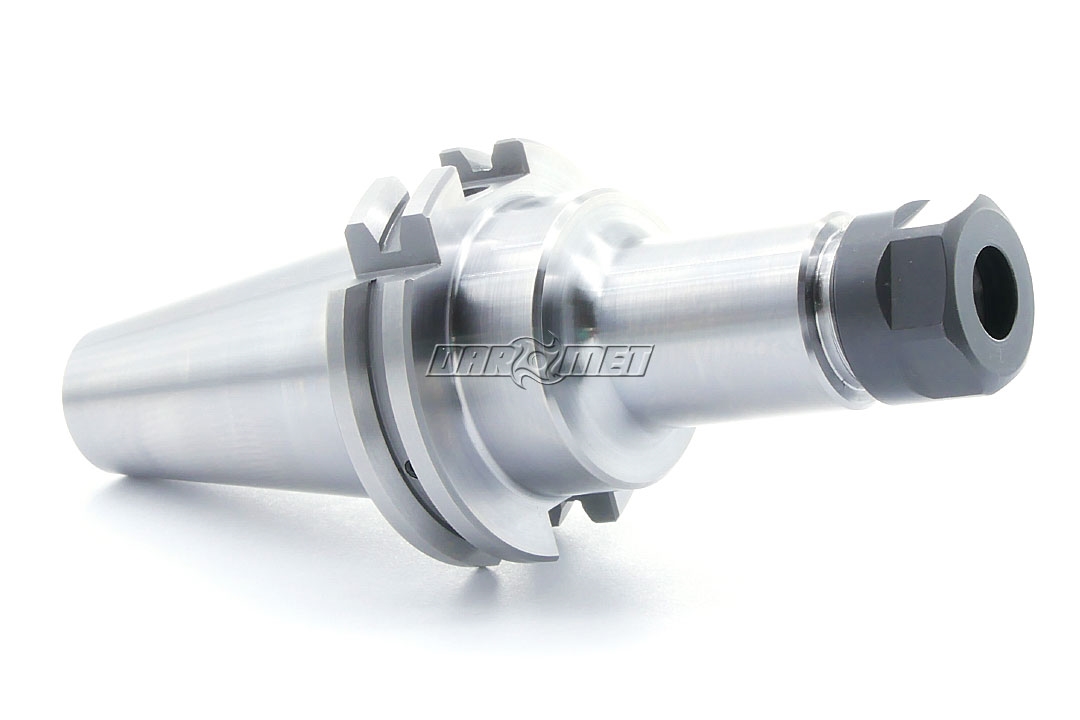

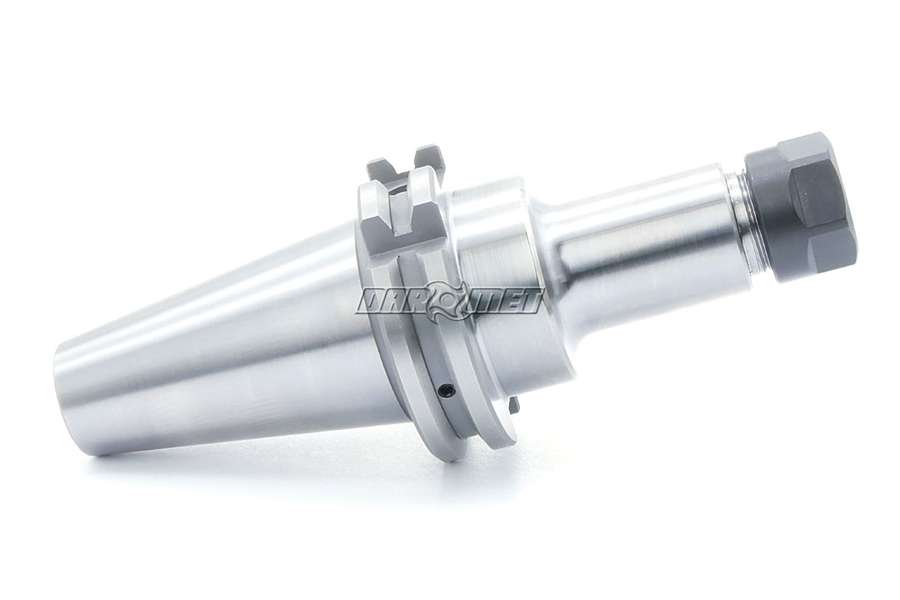

- Oprawka zaciskowa przelotowa przeznaczona do mocowania narzędzi z chwytem cylindrycznym za pomocą tulejki ER16.
- Uchwyt stożkowy wg DIN 69871 (DIN 40) zakończony gwintem wewnętrznym M16 stosuje się w maszynach konwencjonalnych oraz z automatyczną wymianą narzędzi.

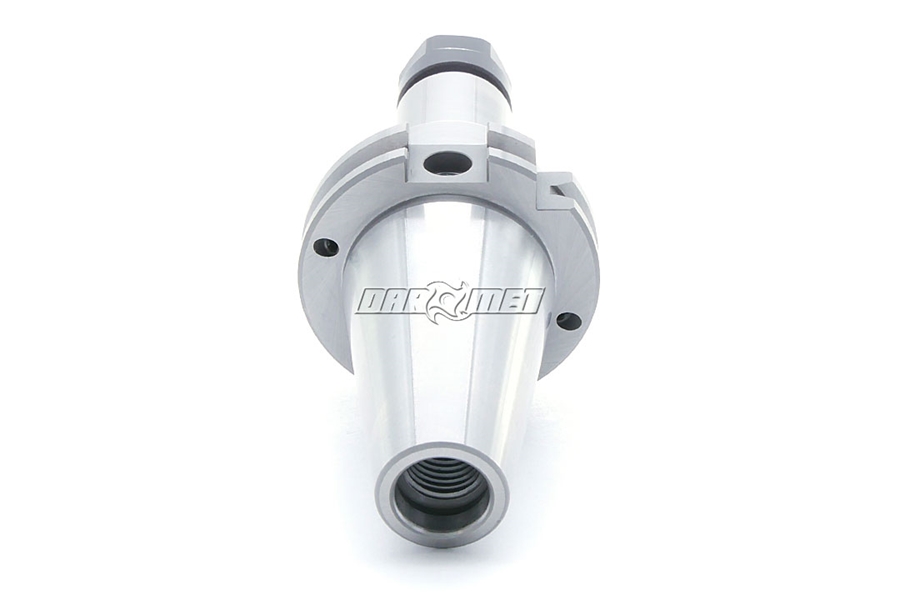

- Oprawka z otworem przelotowym z możliwością zastosowania chłodzenia wewnętrznego oraz przez kołnierz (AD/B).
- Do automatycznej wymiany w maszynach CNC należy stosować końcówki ściągające wkręcane bezpośrednio w oprawkę.
- Do dokręcania nakrętek ER16 niezbędny jest klucz płaski ER16.
- Aby wygodnie zamocować narzędzie w oprawce posłużyć ci może podstawa montażowa.
Dane techniczne:

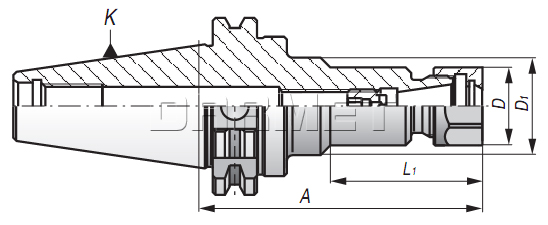

| Parametr | Wartość |
|---|---|
| K (DIN69871) | DIN40 |
| Tulejka | ER16 |
| A | 100 mm |
| D | 28 mm |
| Zakres mocowania* | 1 - 12 mm |
| Gwint mocujący | M16 |
*Uwzględniając rozmiary OVERSIZE
Informacje techniczne: chwyt DIN 69871.
Prezentacja wideo jak prawidłowo zamocować koszyczek w oprawce:
