Opis produktu
Właściwości i zastosowanie:

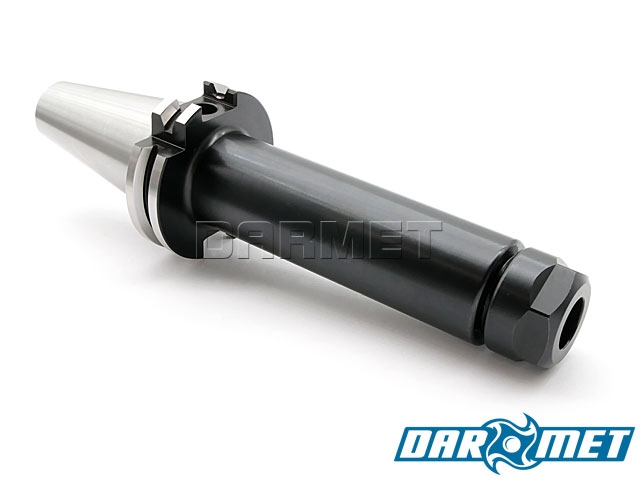

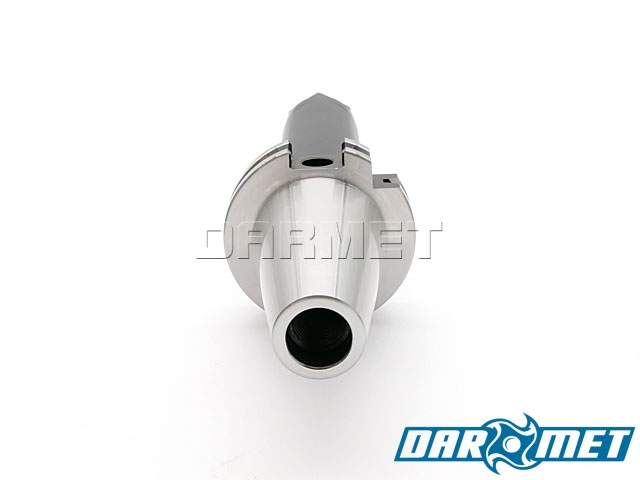

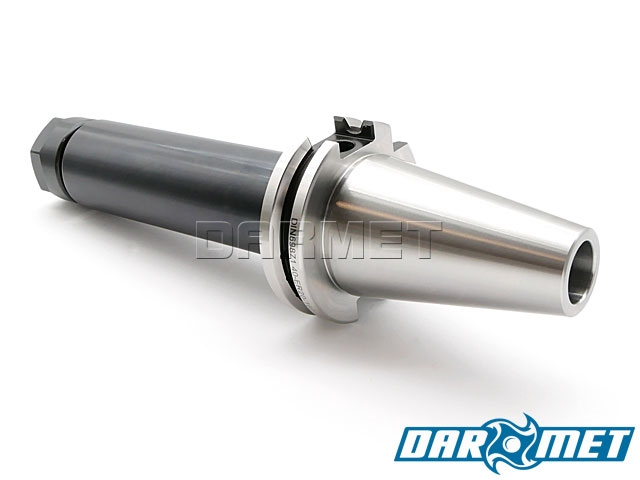

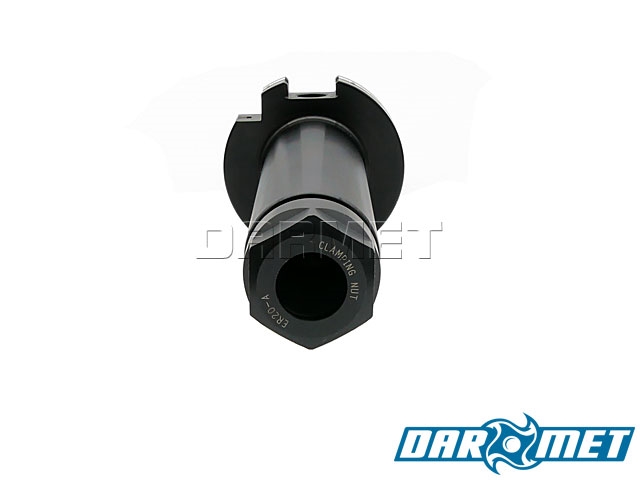

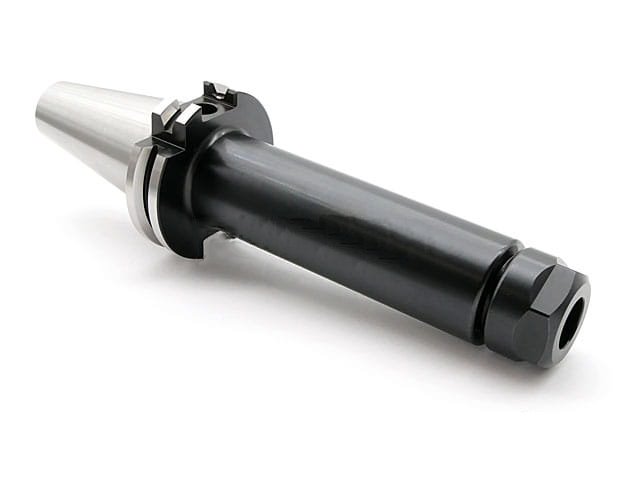

- Oprawka zaciskowa przelotowa przeznaczona do tulejek ER20 do mocowania narzędzi z chwytem cylindrycznym.
- Uchwyt stożkowy wg DIN 69871 (DIN 40) zakończony gwintem wewnętrznym M16.
- Wykorzystywana w obrabiarkach konwencjonalnych oraz CNC.
- Do dokręcania nakrętek ER20 T1 niezbędny jest klucz płaski ER20, który nie wchodzi w skład wyposażenia.
- Aby wygodnie zamocować narzędzie w oprawce posłużyć ci może podstawa montażowa (nie wchodzi w skład zestawu).
Dane techniczne:
| Parametr | Wartość |
|---|---|
| K (DIN69871) | SK40 |
| Tulejka zaciskowa | ER20 |
| D | 34 mm |
| D1 | 44,45 mm |
| L1 | 160 mm |
| M | M16 |
| Waga | 1,8 kg |
Informacje techniczne: chwyt DIN 69871.
Prezentacja wideo jak prawidłowo zamocować koszyczek w oprawce:
