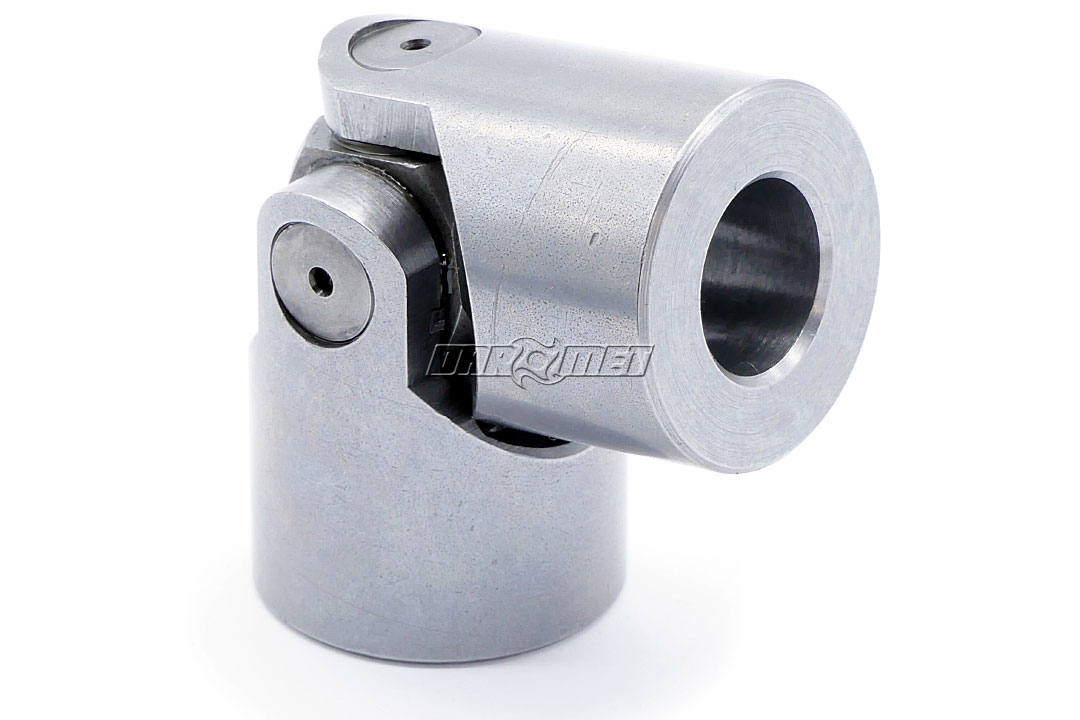

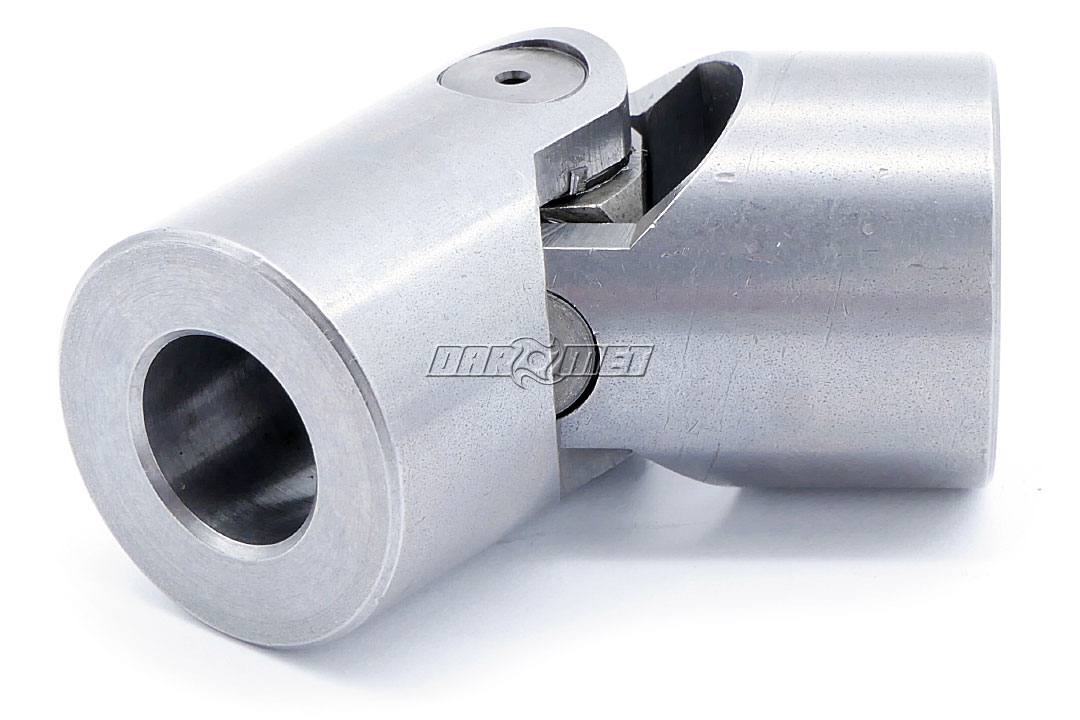

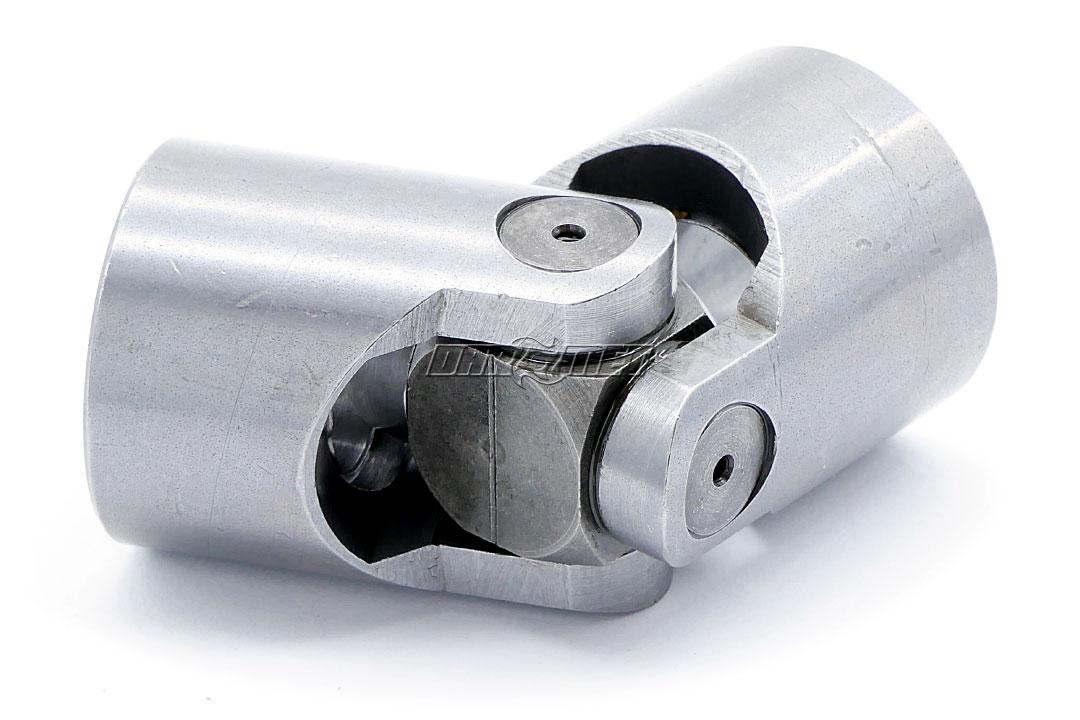

Opis produktu
Właściwości i zastosowanie:
- Wykonanie przegubu z czystej stali, bez powłoki
- Łożyskowanie ślizgowe
- Bez rowka wpustowego
- Łączniki przegubu (szpilki, panewki) mają powierzchnię utwardzoną

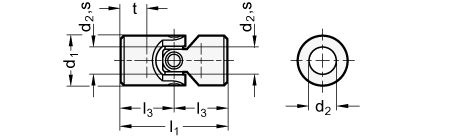

Tabela dostępnych rozmiarów i modeli:
 |
|||||||
| Oznaczenie | d1 | d2 H7 | l1 | l2 | l3 | l4 | Maksymalna długość wału t+1 |
|---|---|---|---|---|---|---|---|
| DIN 808-16-B6-34-EG | 16 | B 6 | 34 | - | 17 | 22 | 8 |
| DIN 808-16-B8-40-EG | 16 | B 8 | 40 | - | 20 | 22 | 11 |
| DIN 808-16-B10-52-EG | 16 | B 10 | 52 | - | 26 | 22 | 14 |
| DIN 808-22-B10-48-EG | 22 | B 10 | 48 | - | 24 | 26 | 12 |
| DIN 808-22-B12-62-EG | 22 | B 12 | 62 | - | 31 | 26 | 18 |
| DIN 808-25-B12-56-EG | 25 | B 12 | 56 | - | 28 | 30 | 13 |
| DIN 808-25-B16-74-EG | 25 | B 16 | 74 | - | 37 | 30 | 21 |
| DIN 808-28-B14-60-EG | 28 | B 14 | 60 | - | 30 | 36 | 13 |
| DIN 808-32-B16-68-EG | 32 | B 16 | 68 | - | 34 | 37 | 16 |
Dostępności są informacyjne na podstawie danych z firmy ELESA+Ganter i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
