Opis produktu
Informacje:

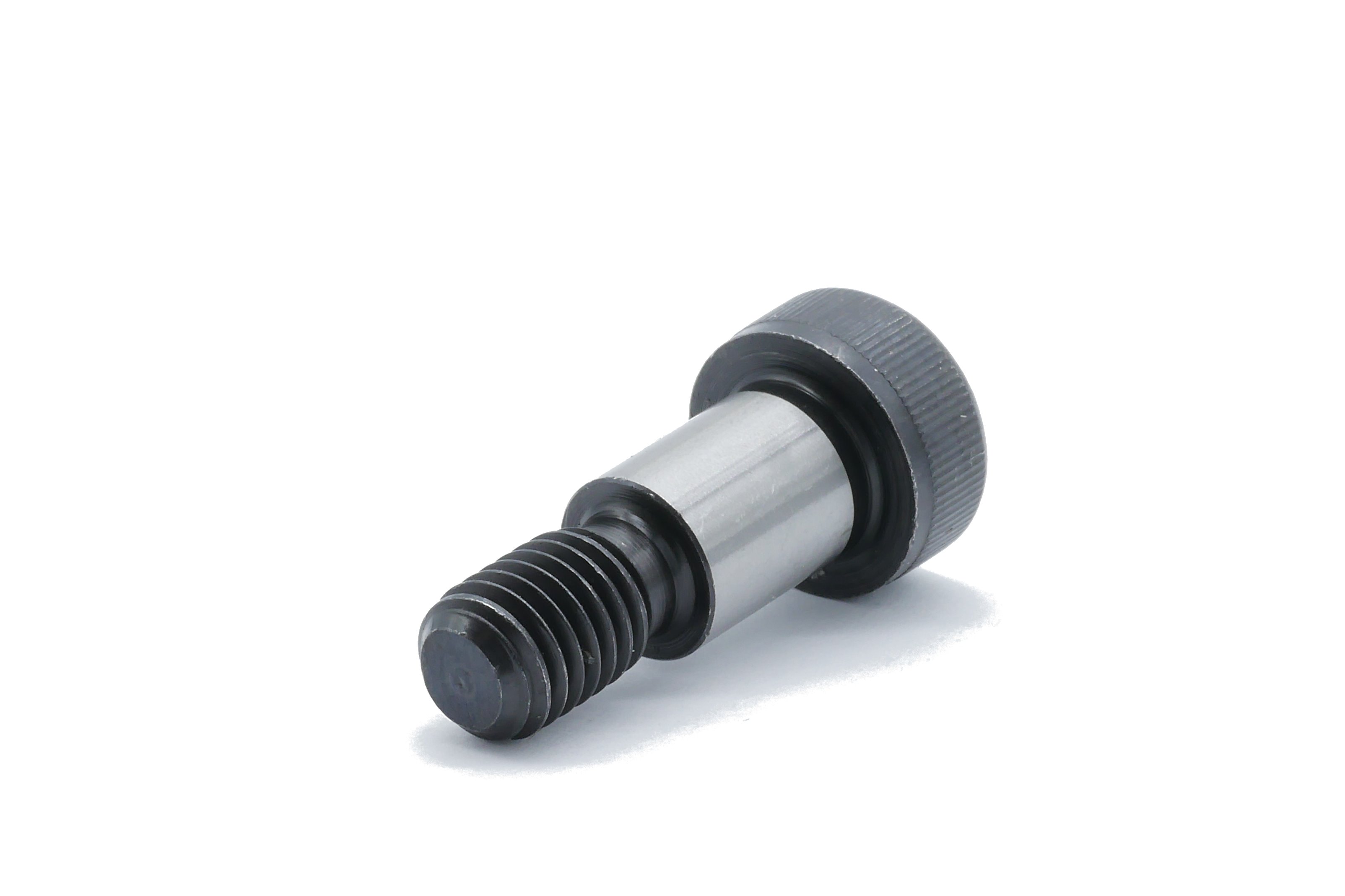

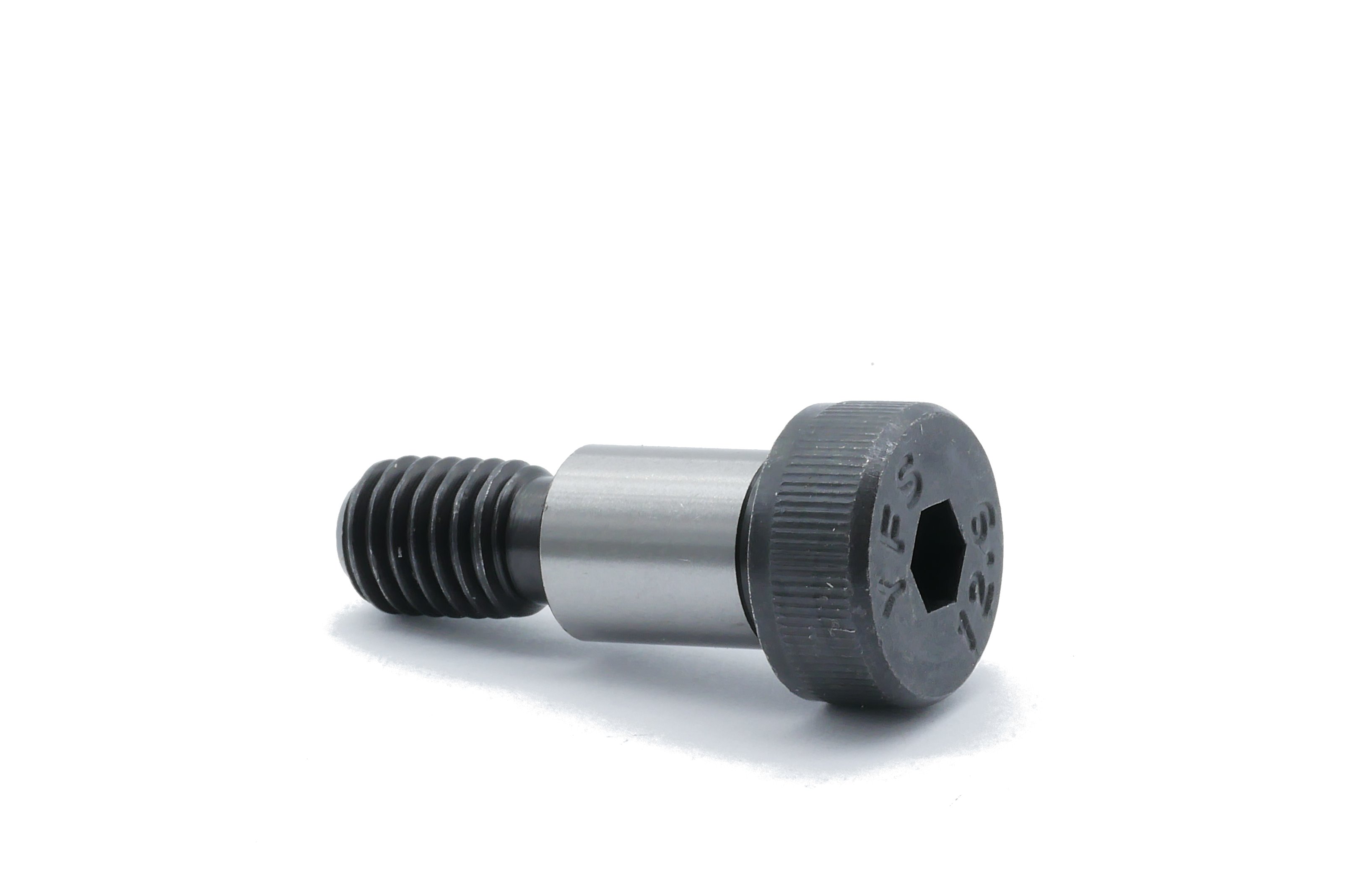

Śruby pasowane ISO 7379 to ekonomiczne elementy konstrukcyjne do szerokiego zastosowania. Maksymalny moment dokręcania nie jest definiowany klasą wytrzymałości materiału (12.9), lecz jest ograniczony małą powierzchnią oporową łba śruby oraz podtoczeniami pomiędzy średnicami d1, d2 i d3.
Właściwości i zastosowanie:
- Śruba pasowana ze stali oksydowanej na czarno.
- Maksymalny moment dokręcania zależny od powierzchni oporowej łba śruby oraz podtoczeń.
- Część trzpieniowa szlifowana.
Tabela dostępnych rozmiarów i modeli:
| Parametr | Wartość |
|---|---|
| Oznaczenie | ISO 7379-16-M12-65 |
| d 1 f9 | 16 mm |
| d 2 | M 12 |
| l 1 +0,25 | 65 mm |
| d 3 | 24 mm |
| l 2 | 18 mm |
| l 3 | 11 mm |
| A/F | 8 mm |
| Waga | 0,148 kg |
