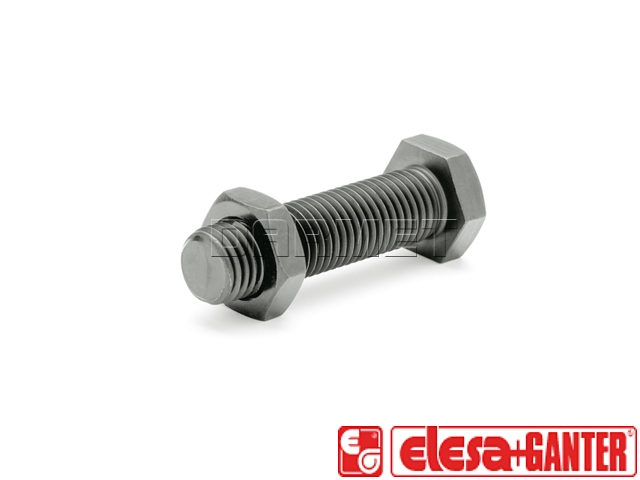

Opis produktu
Właściwości i zastosowanie:
- Materiał: stal oksydowana na czarno
- Powierzchnia łba utwardzona HRC 45
- Wytrzymałość na rozciąganie klasy 5.8
- Zaokrąglony, hartowany łeb spełnia rolę twardego zderzaka

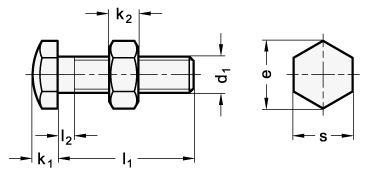

Tabela dostępnych rozmiarów i modeli:
 |
|||||||
| Oznaczenie | d1 | l1 | e | k1 | k2 | l2 maks. | s |
|---|---|---|---|---|---|---|---|
| GN 251-M3-10-AK | M 3 | 10 | 6.4 | 2 | 2.4 | 1.5 | 5.5 |
| GN 251-M3-15-AK | M 3 | 15 | 6.4 | 2 | 2.4 | 1.5 | 5.5 |
| GN 251-M3-20-AK | M 3 | 20 | 6.4 | 2 | 2.4 | 1.5 | 5.5 |
| GN 251-M3-25-AK | M 3 | 25 | 6.4 | 2 | 2.4 | 1.5 | 5.5 |
| GN 251-M3-30-AK | M 3 | 30 | 6.4 | 2 | 2.4 | 1.5 | 5.5 |
| GN 251-M4-10-AK | M 4 | 10 | 8.1 | 2.8 | 3.2 | 2.1 | 7 |
| GN 251-M4-15-AK | M 4 | 15 | 8.1 | 2.8 | 3.2 | 2.1 | 7 |
| GN 251-M4-20-AK | M 4 | 20 | 8.1 | 2.8 | 3.2 | 2.1 | 7 |
| GN 251-M4-25-AK | M 4 | 25 | 8.1 | 2.8 | 3.2 | 2.1 | 7 |
| GN 251-M4-30-AK | M 4 | 30 | 8.1 | 2.8 | 3.2 | 2.1 | 7 |
| GN 251-M4-35-AK | M 4 | 35 | 8.1 | 2.8 | 3.2 | 2.1 | 7 |
| GN 251-M4-40-AK | M 4 | 40 | 8.1 | 2.8 | 3.2 | 2.1 | 7 |
| GN 251-M5-10-AK | M 5 | 10 | 9.2 | 3.5 | 4 | 2.4 | 8 |
| GN 251-M5-15-AK | M 5 | 15 | 9.2 | 3.5 | 4 | 2.4 | 8 |
| GN 251-M5-20-AK | M 5 | 20 | 9.2 | 3.5 | 4 | 2.4 | 8 |
| GN 251-M5-25-AK | M 5 | 25 | 9.2 | 3.5 | 4 | 2.4 | 8 |
| GN 251-M5-30-AK | M 5 | 30 | 9.2 | 3.5 | 4 | 2.4 | 8 |
| GN 251-M5-35-AK | M 5 | 35 | 9.2 | 3.5 | 4 | 2.4 | 8 |
| GN 251-M5-40-AK | M 5 | 40 | 9.2 | 3.5 | 4 | 2.4 | 8 |
| GN 251-M5-50-AK | M 5 | 50 | 9.2 | 3.5 | 4 | 2.4 | 8 |
| GN 251-M6-15-AK | M 6 | 15 | 11.5 | 4 | 5 | 3 | 10 |
| GN 251-M6-20-AK | M 6 | 20 | 11.5 | 4 | 5 | 3 | 10 |
| GN 251-M6-25-AK | M 6 | 25 | 11.5 | 4 | 5 | 3 | 10 |
| GN 251-M6-30-AK | M 6 | 30 | 11.5 | 4 | 5 | 3 | 10 |
| GN 251-M6-35-AK | M 6 | 35 | 11.5 | 4 | 5 | 3 | 10 |
| GN 251-M6-40-AK | M 6 | 40 | 11.5 | 4 | 5 | 3 | 10 |
| GN 251-M6-50-AK | M 6 | 50 | 11.5 | 4 | 5 | 3 | 10 |
| GN 251-M8-15-AK | M 8 | 15 | 15 | 5.5 | 6.5 | 3.7 | 13 |
| GN 251-M8-20-AK | M 8 | 20 | 15 | 5.5 | 6.5 | 3.7 | 13 |
| GN 251-M8-25-AK | M 8 | 25 | 15 | 5.5 | 6.5 | 3.7 | 13 |
| GN 251-M8-30-AK | M 8 | 30 | 15 | 5.5 | 6.5 | 3.7 | 13 |
| GN 251-M8-35-AK | M 8 | 35 | 15 | 5.5 | 6.5 | 3.7 | 13 |
| GN 251-M8-40-AK | M 8 | 40 | 15 | 5.5 | 6.5 | 3.7 | 13 |
| GN 251-M8-50-AK | M 8 | 50 | 15 | 5.5 | 6.5 | 3.7 | 13 |
| GN 251-M8-60-AK | M 8 | 60 | 15 | 5.5 | 6.5 | 3.7 | 13 |
| GN 251-M8-70-AK | M 8 | 70 | 15 | 5.5 | 6.5 | 3.7 | 13 |
| GN 251-M8-80-AK | M 8 | 80 | 15 | 5.5 | 6.5 | 3.7 | 13 |
| GN 251-M10-30-AK | M 10 | 30 | 19.6 | 7 | 8 | 4.5 | 17 |
| GN 251-M10-35-AK | M 10 | 35 | 19.6 | 7 | 8 | 4.5 | 17 |
| GN 251-M10-40-AK | M 10 | 40 | 19.6 | 7 | 8 | 4.5 | 17 |
| GN 251-M10-50-AK | M 10 | 50 | 19.6 | 7 | 8 | 4.5 | 17 |
| GN 251-M10-60-AK | M 10 | 60 | 19.6 | 7 | 8 | 4.5 | 17 |
| GN 251-M10-70-AK | M 10 | 70 | 19.6 | 7 | 8 | 4.5 | 17 |
| GN 251-M10-80-AK | M 10 | 80 | 19.6 | 7 | 8 | 4.5 | 17 |
| GN 251-M12-30-AK | M 12 | 30 | 21.9 | 8 | 10 | 5.2 | 19 |
| GN 251-M12-35-AK | M 12 | 35 | 21.9 | 8 | 10 | 5.2 | 19 |
| GN 251-M12-40-AK | M 12 | 40 | 21.9 | 8 | 10 | 5.2 | 19 |
| GN 251-M12-50-AK | M 12 | 50 | 21.9 | 8 | 10 | 5.2 | 19 |
| GN 251-M12-60-AK | M 12 | 60 | 21.9 | 8 | 10 | 5.2 | 19 |
| GN 251-M12-70-AK | M 12 | 70 | 21.9 | 8 | 10 | 5.2 | 19 |
| GN 251-M12-80-AK | M 12 | 80 | 21.9 | 8 | 10 | 5.2 | 19 |
| GN 251-M16-50-AK | M 16 | 50 | 27.7 | 10 | 13 | 6 | 24 |
| GN 251-M16-60-AK | M 16 | 60 | 27.7 | 10 | 13 | 6 | 24 |
| GN 251-M16-70-AK | M 16 | 70 | 27.7 | 10 | 13 | 6 | 24 |
| GN 251-M16-80-AK | M 16 | 80 | 27.7 | 10 | 13 | 6 | 24 |
Dostępności są informacyjne na podstawie danych z firmy ELESA+Ganter i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
