Opis produktu
Właściwości i zastosowanie:

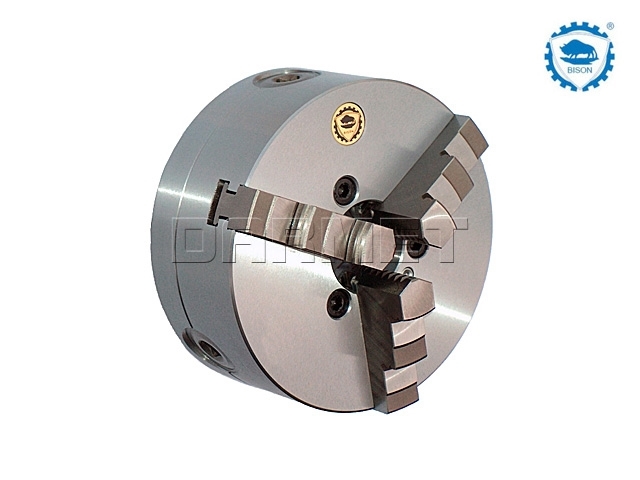

- Uchwyt samocentrujący 3-szczękowy przeznaczony do mocowania na tokarkach, stołach obrotowych, frezarkach
- Mocowanie DIN 55026
- Uchwyty BISON PREMIUM o zwiększonej dokładności mocowania są przeznaczone do bardzo dokładnej obróbki - zaprojektowane specjalnie dla wymagających klientów
- Stalowy korpus zapewnia dłuższy okres użytkowania, większą sztywność i odporność uchwytu na zużycie
- Hartowane i szlifowane powierzchnie robocze zapewniają dłuższy okres eksploatacji z zachowaniem dokładności i powtarzalności
- Montowane bezpośrednio na obrabiarkę do końcówki wrzeciona typu "A"
- Wyważona tarcza spiralna oraz cały uchwyt pozwalają na stosowanie wyższych prędkości obrotowych podczas obróbki bez wystąpienia dużych drgań
Dane techniczne:
Parametr | Wartość | Jedn. | |
---|---|---|---|
A | 500 | mm | |
St. 1:4 | 11 | ||
B | 119 | mm | |
B1 | 129,8 | mm | |
D | - | mm | |
E | 190,0 | mm | |
F | 235,0 | mm | |
F1 | - | mm | |
G | 6 x M16 | ||
G1 | - | ||
J | 60 | mm | |
L | 79 | mm | |
Waga | 160 | kg |
Wyposażenie:
- uchwyt tokarski
- szczęki jednolite twarde zewnętrzne
- szczęki jednolite twarde wewnętrzne
- klucz
