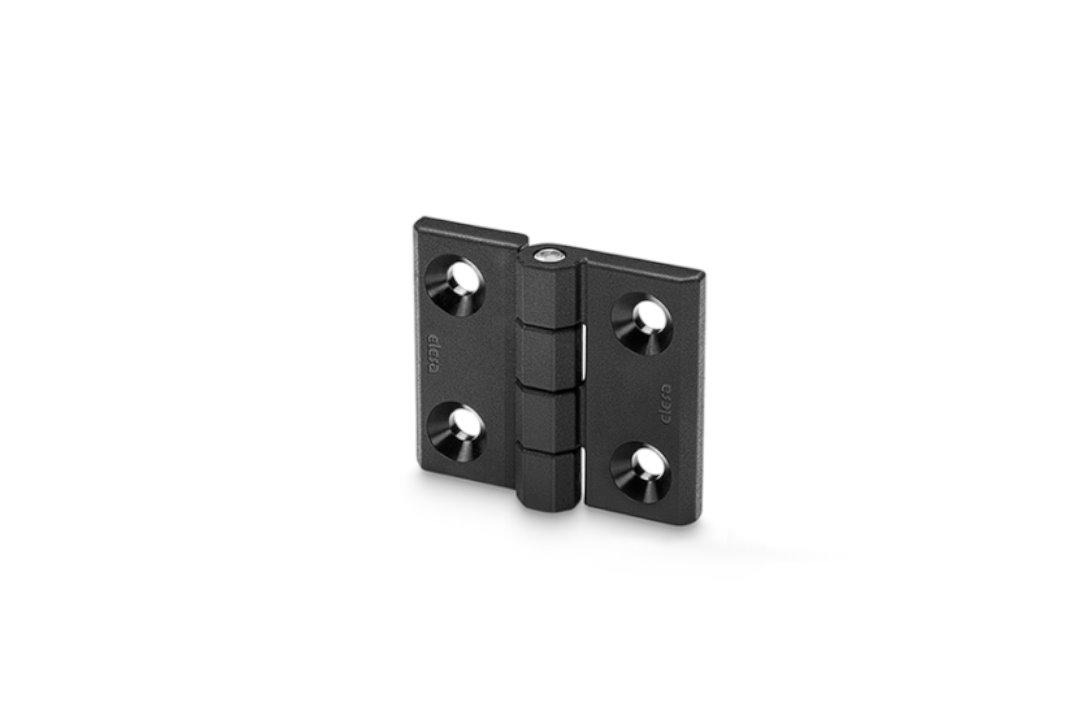

Opis produktu
Właściwości i zastosowanie:
- SUPER-Technopolimer wzmocniony włóknem szklanym
- Kolor: czarny mat
- Odporne na rozpuszczalniki, oleje, smary i inne czynniki chemiczne
- Sworzeń obrotowy ze stali nierdzewnej AISI 303
Tabela wymiarów:
| Parametr | Wartość |
|---|---|
| Oznaczenie | CFM.30-SH-4 |
| L | 30 mm |
| B | 30 mm |
| f ±0.25 | 18 mm |
| f1 ±0.25 | 18 mm |
| H | 7 mm |
| h 1 | 4 mm |
| h 2 | 3,5 mm |
| b 1 | 10,5 mm |
| b 2 | 10,5 mm |
| d | 2,5 mm |
| d 3 | 4,5 mm |
| d 4 | 8,5 mm |
| C# | 3 Nm |
| Waga | 0,007 kg |
Dostępne warianty:
- CFM-p: niklowane, stalowe, gwintowane trzpienie
- CFM-SH: otwory przelotowe pod wkręty z łbem stożkowym
- CFM-CH: otwory przelotowe pod wkręty z łbem cylindrycznym, z podkładkami typu UNI 6592
- CFM-p-SH: niklowane, stalowe, gwintowane trzpienie oraz otwory przelotowe pod wkręty z łbem stożkowym
- CFM-p-CH: niklowane, stalowe, gwintowane trzpieniej oraz otwory przelotowe pod śruby z łbem cylindrycznym, z podkładkami typu UNI 6592
- CFM.60-SL-CH: otwory podłużne, przelotowe, dla śrub UNI 9327, umożliwiające regulację zawiasu podczas montażu
