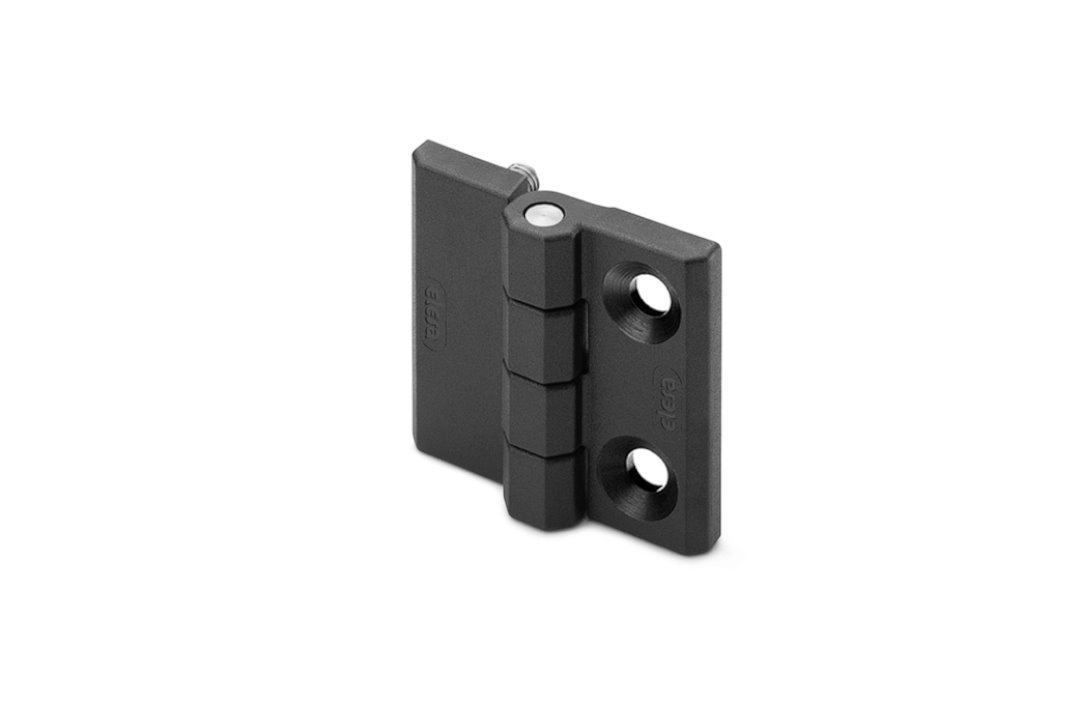

Opis produktu
Właściwości i zastosowanie:
- SUPER-Technopolimer wzmocniony włóknem szklanym
- Kolor: czarny mat
- Odporne na rozpuszczalniki, oleje, smary i inne czynniki chemiczne
- Sworzeń obrotowy ze stali nierdzewnej AISI 303

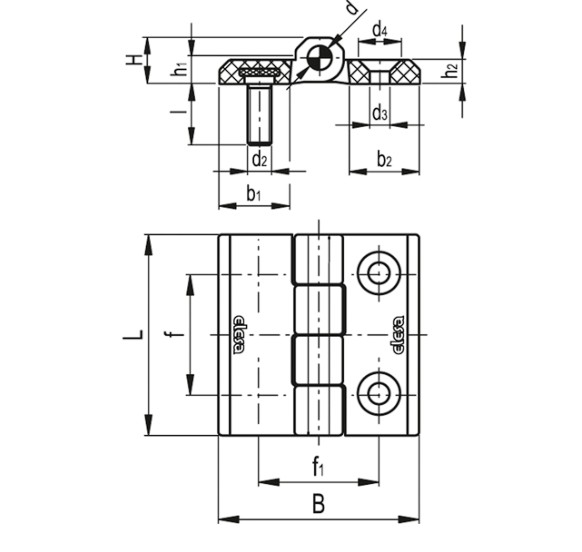

Tabela wymiarów:
| Parametr | Wartość |
|---|---|
| Oznaczenie | CFM.50-p-M6x12-SH-6 |
| L | 50 mm |
| B | 50 mm |
| d2 | M6 |
| l | 12 mm |
| f ±0.25 | 30 mm |
| f1 ±0.25 | 30 mm |
| H | 11,5 mm |
| h 1 | 6,5 mm |
| h 2 | 6 mm |
| b 1 | 18 mm |
| b 2 | 18 mm |
| d | 6 mm |
| d 3 | 6,5 mm |
| d 4 | 12,5 mm |
| C# | 5 Nm |
| Waga | 0,04 kg |
Dostępne warianty:
- CFM-p: niklowane, stalowe, gwintowane trzpienie
- CFM-SH: otwory przelotowe pod wkręty z łbem stożkowym
- CFM-CH: otwory przelotowe pod wkręty z łbem cylindrycznym, z podkładkami typu UNI 6592
- CFM-p-SH: niklowane, stalowe, gwintowane trzpienie oraz otwory przelotowe pod wkręty z łbem stożkowym
- CFM-p-CH: niklowane, stalowe, gwintowane trzpieniej oraz otwory przelotowe pod śruby z łbem cylindrycznym, z podkładkami typu UNI 6592
