Opis produktu
Właściwości i zastosowanie:

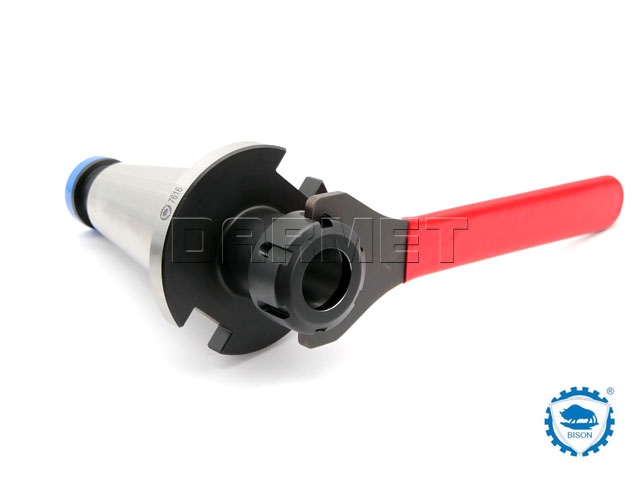

- Oprawka zaciskowa przelotowa przeznaczona do mocowania narzędzi z chwytem cylindrycznym.
- Uchwyt stożkowy ISO 30 wg DIN2080 zakończony gwintem wewnętrznym M12.
- Kompatybilne tulejki ER32 do oprawki zaciskowej.
- Na kołnierzu oprawki wypalono jej rozmiar dla szybkiego rozpoznania i wyboru.
- Wewnętrzny gwint na końcu stożka służy do ręcznego mocowania oprawki we wrzecionie obrabiarek konwencjonalnych.
- Dodatkowy wkręt wewnątrz oprawki służy do ustalenia głębokości mocowanego narzędzia w koszyczku oraz jako blokada dozowania chłodziwa.
- Materiał: stal stopowa chromowo-manganowa.
- Nawęglane na głębokość 0,7 mm.
- Twardość powierzchni 58±2 HRC.
- Tolerancja kąta stożka AT3.
- Do dokręcania nakrętek ER32 niezbędny jest klucz wielopunktowy lub hakowy ER32.
- Aby wygodnie zamocować narzędzie w oprawce posłużyć ci może podstawa montażowa (nie wchodzi w skład zestawu).
- Produkt w 100% wyprodukowany w Polsce.

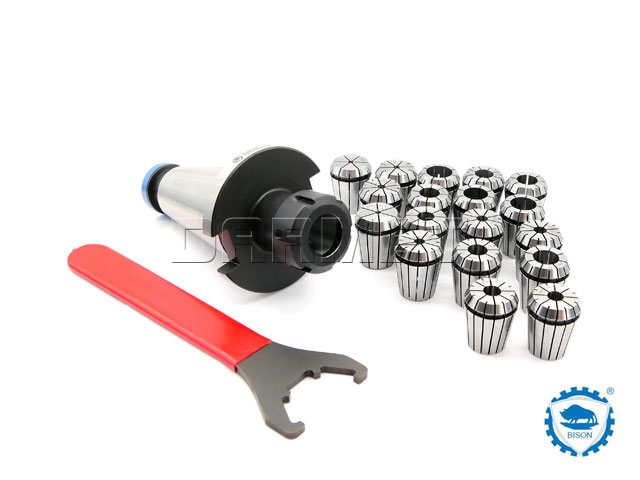

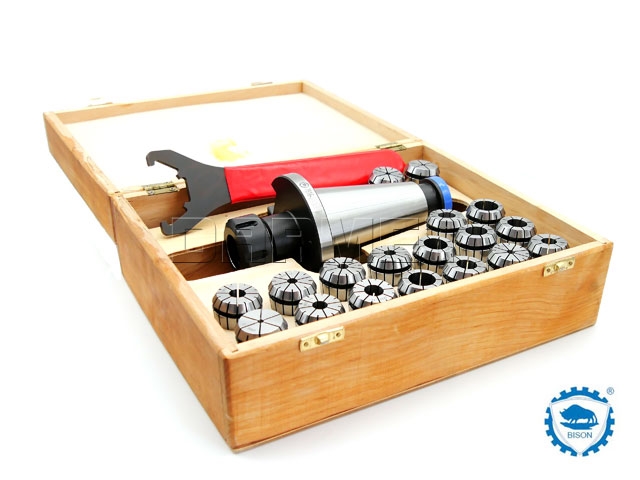

- W zestawie znajduje się klucz oraz 18 tulejek zaciskowych (3 - 20 mm).
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| K (DIN2080) | 30 | |
| Tulejka zaciskowa | ER32 | |
| A | 50 | mm |
| Zakres mocowania* | 2 - 20 | mm |
| D | 50 | mm |
| Kod produktu | 0642 176 160 506 |
*Uwzględniając rozmiary OVERSIZE
Informacje techniczne: chwyt ISO (DIN2080).
Prezentacja wideo jak prawidłowo zamocować koszyczek w oprawce:
