Opis produktu
Właściwości i zastosowanie:
- Tulejka zaciskowa ER32 do narzędzi z chwytem walcowym.
- Koszyczki mocowane w oprawkach zaciskowych ER32.
- Druga klasa dokładności.

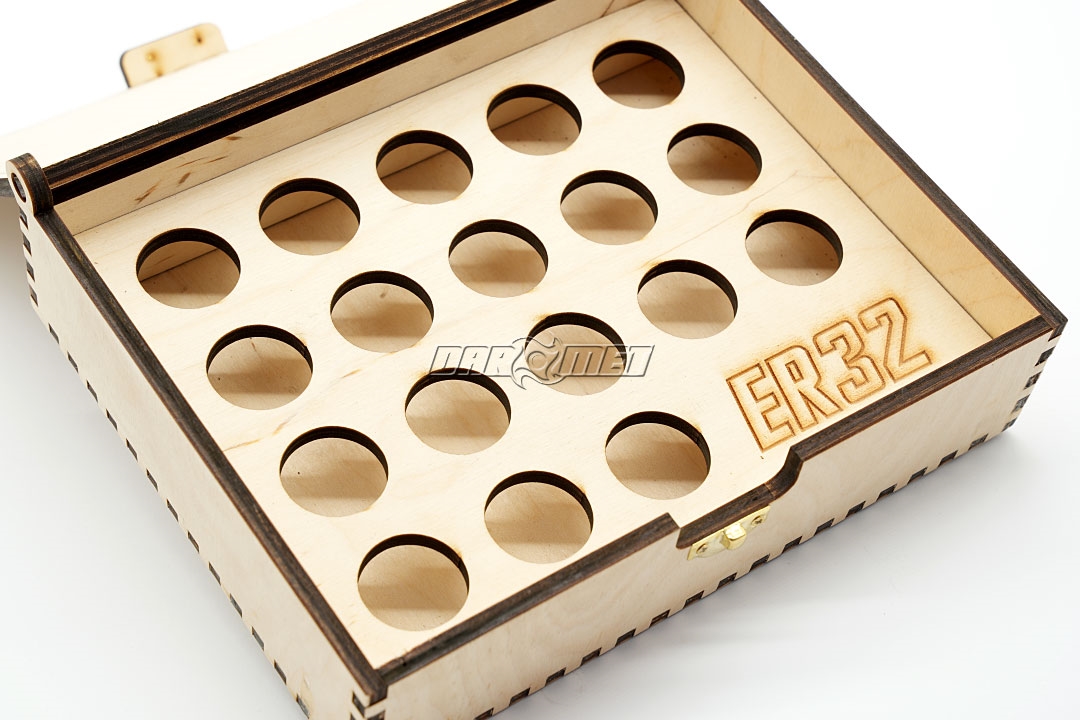

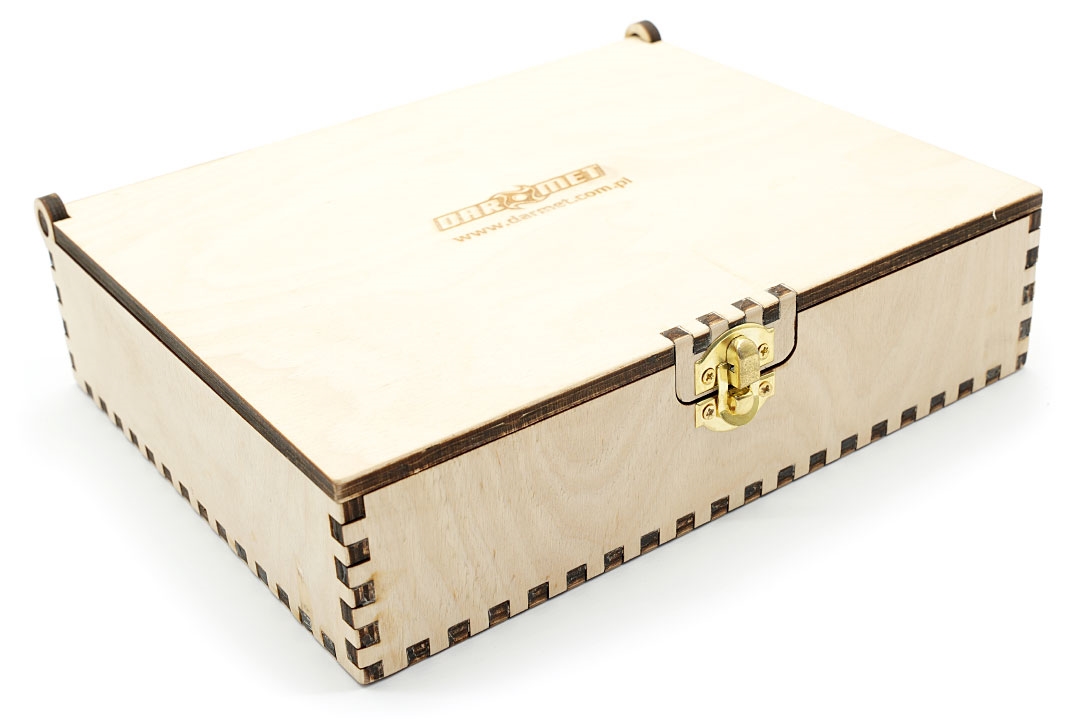

- Elganckie etui z grawerem.

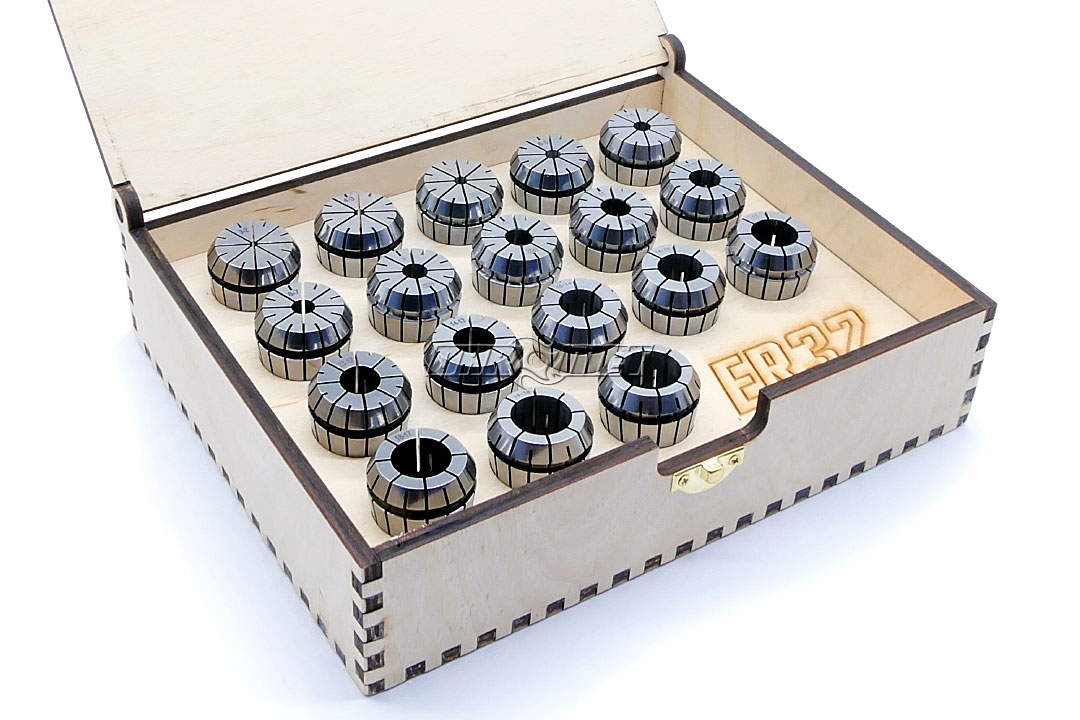

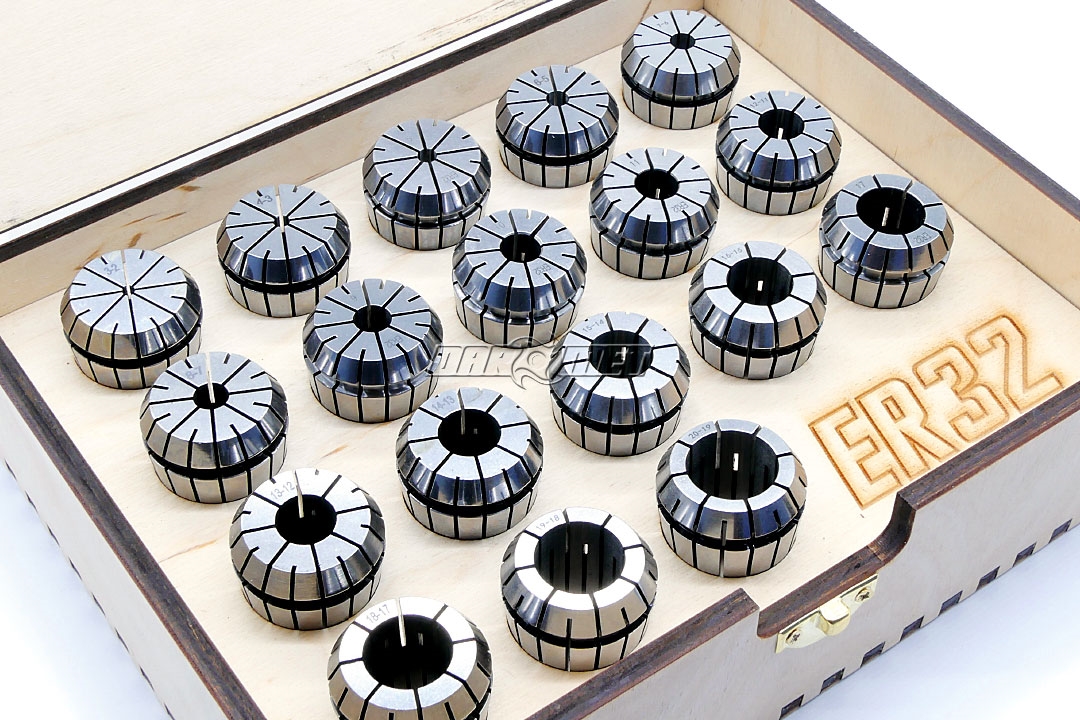

- W zestawie 18 sztuk tulejek w rozmiarach:
- 3 mm
- 4 mm
- 5 mm
- 6 mm
- 7 mm
- 8 mm
- 9 mm
- 10 mm
- 11 mm
- 12 mm
- 13 mm
- 14 mm
- 15 mm
- 16 mm
- 17 mm
- 18 mm
- 19 mm
- 20 mm
Dane techniczne:
| Parametr | Wartość |
|---|---|
| d | 3 - 20 mm |
| D | 32 mm |
| D1 | 33 mm |
| D2 | 29,2 mm |
| L | 40 mm |
| L1 | 7,16 mm |
| L2 | 5,5 mm |
| L3 | 3,6 mm |
Montaż tulejek w nakrętkach:
|
|
||
|
Montaż tulejki zaciskowej w nakrętce oprawki |
Tulejka prawidłowo zamontowana | Demontaż tulejki zaciskowej |
Aby prawidłowo zamontować tulejkę zaciskową ER w oprawce należy:
- Tulejkę włożyć pod kątem do nakrętki
- Zaczepić kanałkiem tulejki o mimośrodowy lub cylindryczny występ nakrętki (rys. A)
- Wcisnąć tulejkę do nakrętki (rys. B)
- Nakrętkę z wciśniętą tulejką skręcić z oprawką, tak aby możliwe było zamocowanie obrabianego narzędzia
Maksymalne średnice mocowania w zależności od typu tulejki ER:
