Opis produktu
Właściwości i zastosowanie:

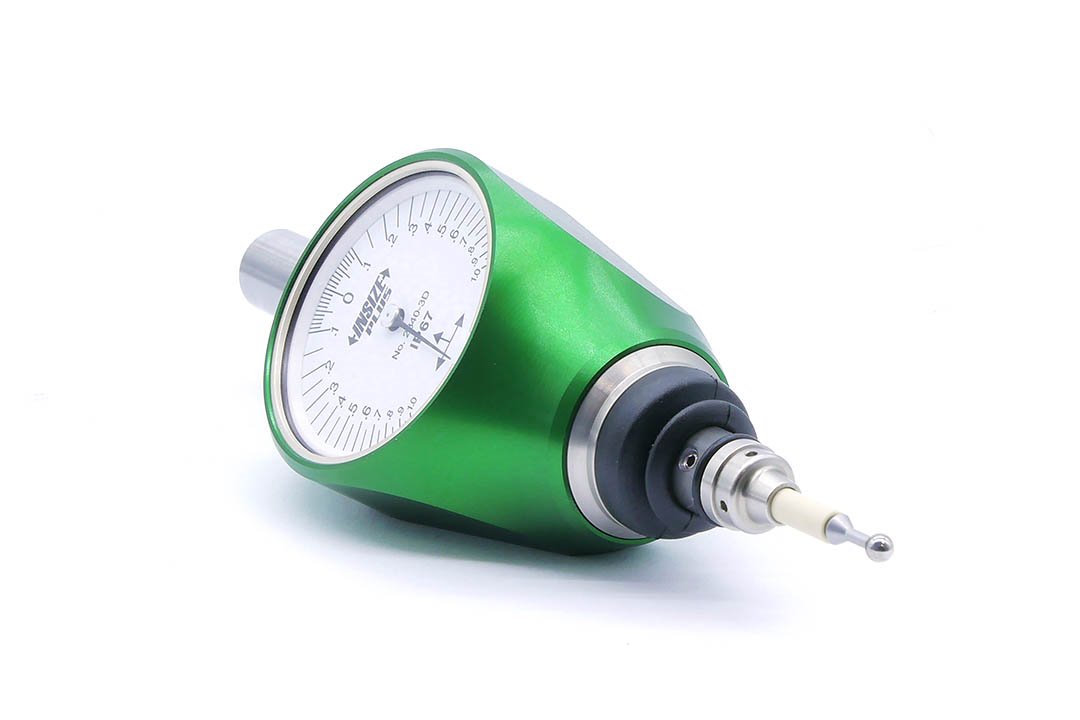

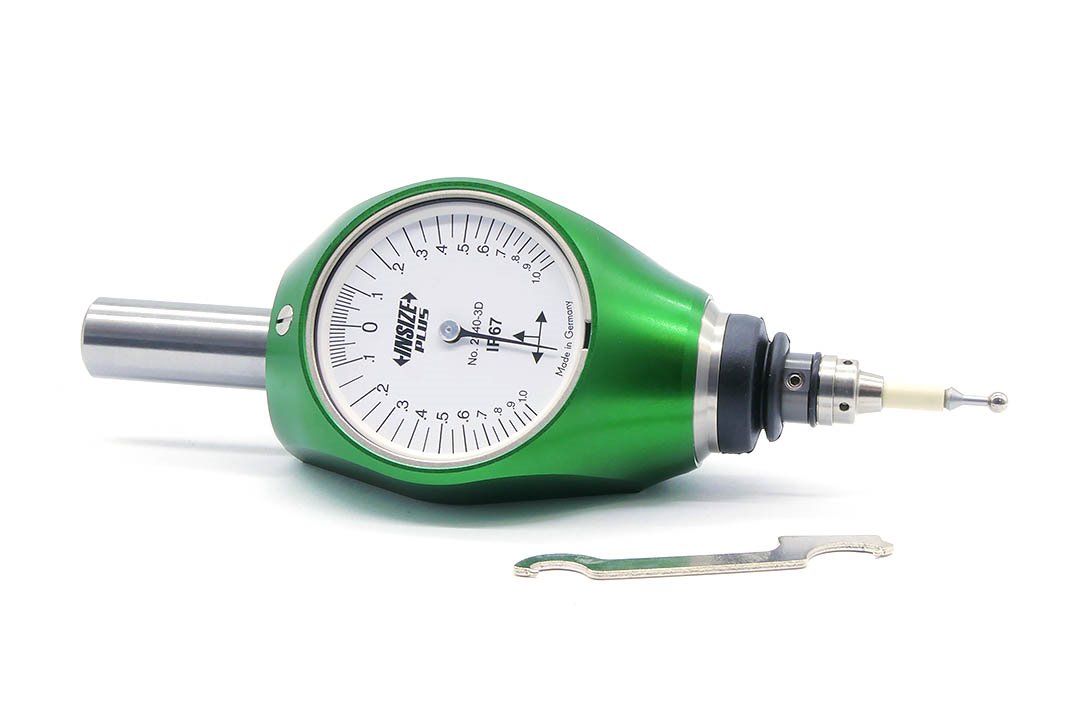

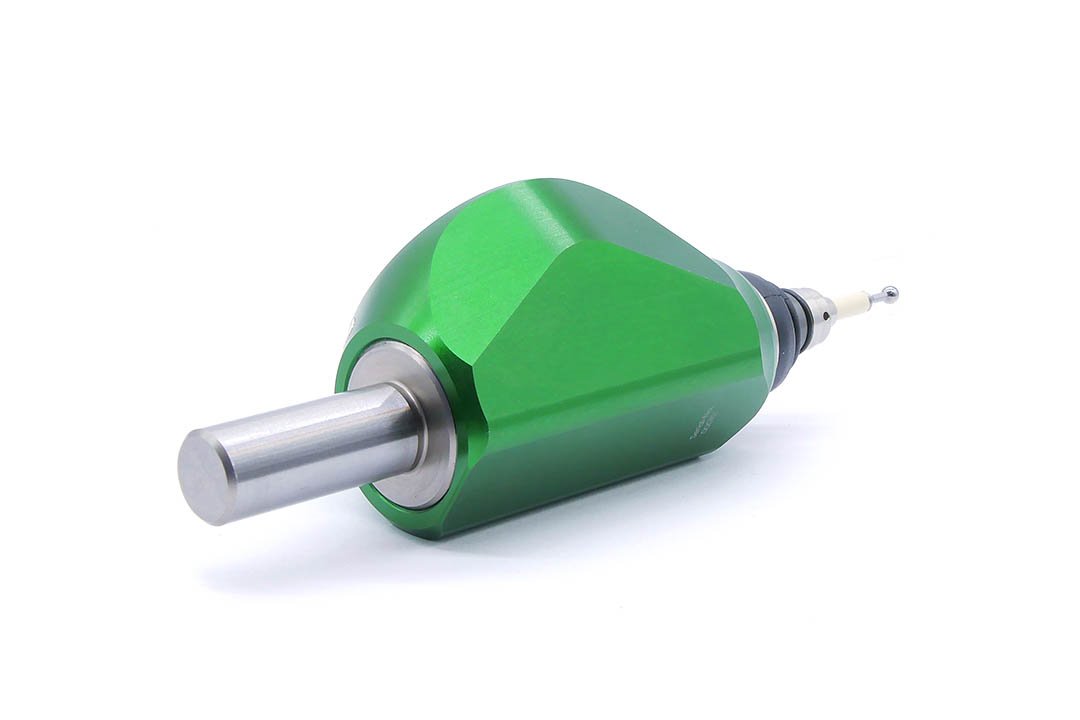

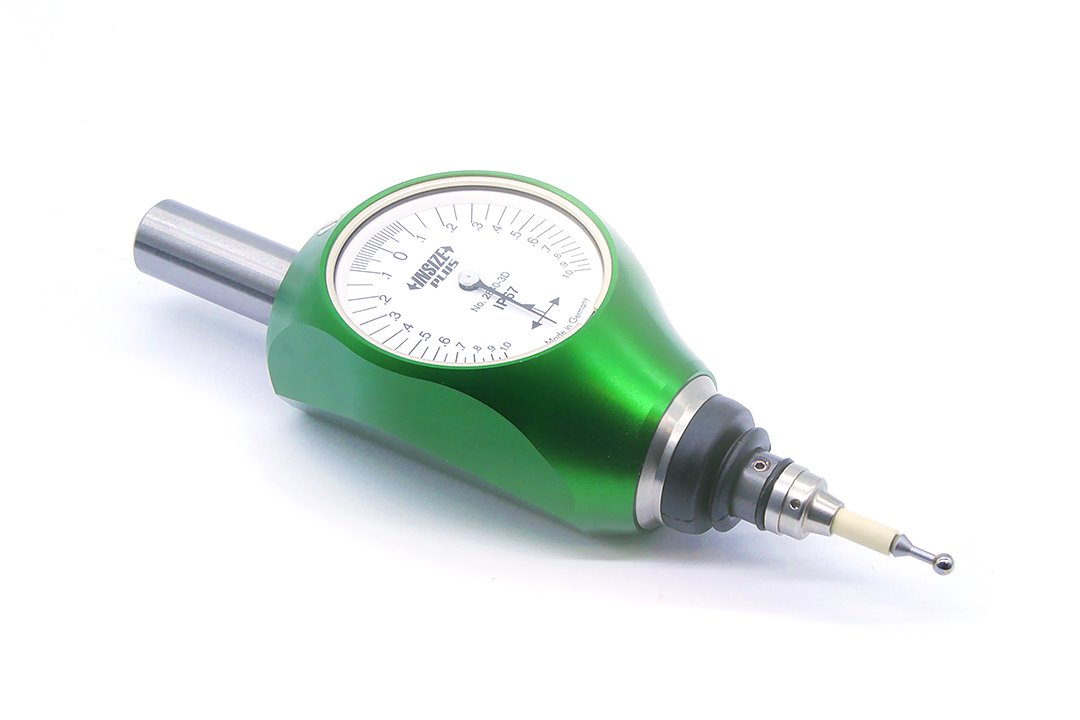

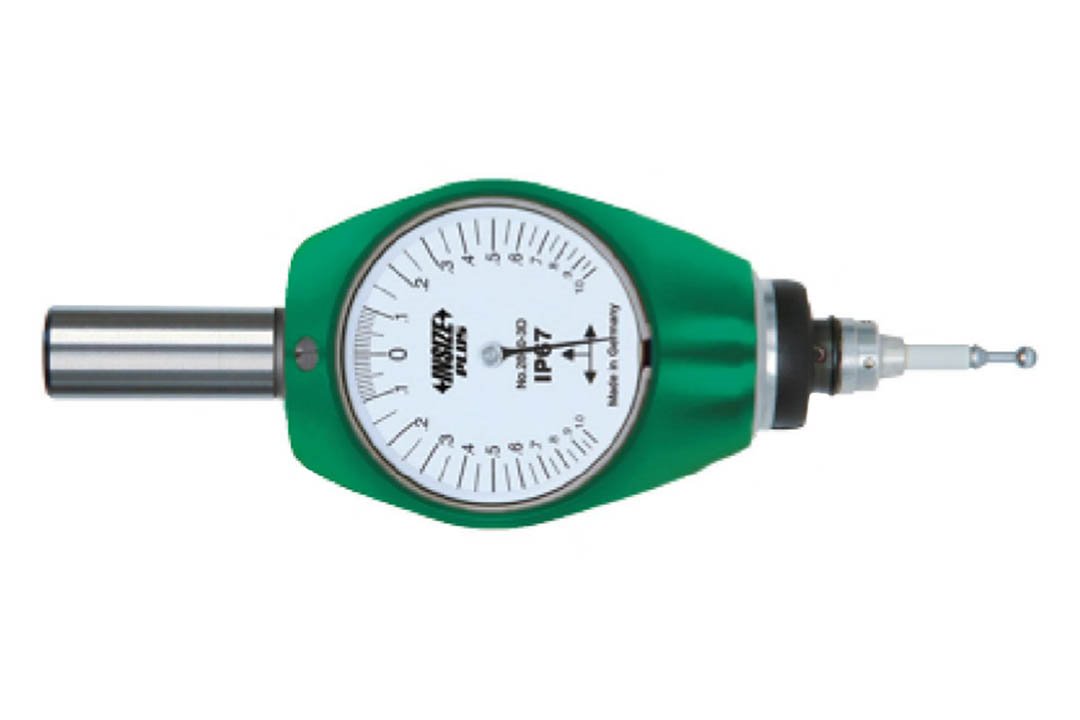

- Czujnik zegarowy 3D uniwersalny, chwyt walcowy 16mm .
- Precyzyjny przyrząd pomiarowy do frezarek CNC oraz elekrodrążarek.
- Czujnik pozwala na:
- wyznaczenie środka otworu,
- ustalenie koordynatów,
- pozycjonowanie w obszarze roboczym,
- mierzenie długości i głębokości
- Szybkie i łatwe ustawienie punktu zerowego.
- Dokładność pomiaru 0,01 mm.
- Stopień ochrony IP67
- Wstrząsoodporna.
- Przy użyciu standardowej sondy odczyt wskazuje rzeczywiste wychylenie końcówki pomiarowej – np. gdy sonda przesunie się o 0,05 mm, wskazanie zmienia się o 0,05 mm (5 działek).
- Przy zastosowaniu sondy przedłużonej wskazanie nie odzwierciedla wartości wychylenia końcówki pomiarowej.

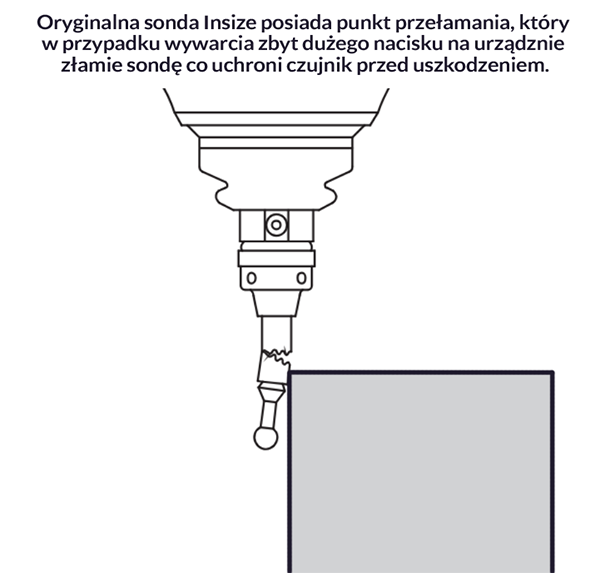

- Duży zakres roboczy w trzech osiach (X, Y, Z) zmniejsza ryzyko uszkodzenia sondy w przypadku przypadkowej kolizji.

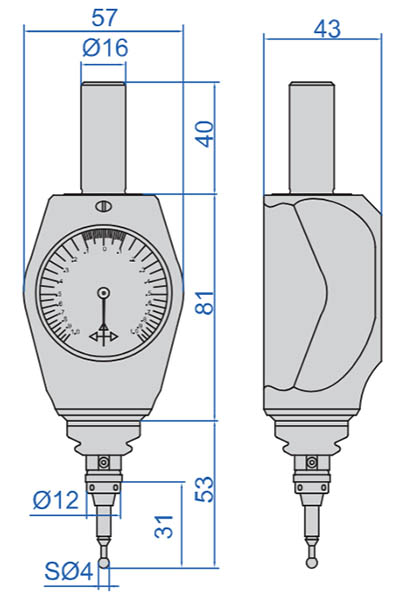

Dane techniczne:
| Parametr | Wartość |
|---|---|
| Chwyt | 16 mm |
| Zakres | ±1 mm |
| Rozdzielczość | 0,01 mm |
| Powtarzalność wskazania w punkcie zerowym | ±0,01 mm |
| Zakres X, Y, Z | 6 mm |
Czy wiesz, że ...?
Czujnik zegarowy powstał dzięki pracy XIX-wiecznego zegarmistrza z Nowej Anglii. John Logan z Waltham w stanie Massachusetts złożył 15 maja 1883 r. wniosek patentowy w USA na coś, co nazwał „ulepszeniem przyrządów pomiarowych”. Jego wygląd zewnętrzny nie różnił się od dzisiejszych czujników zegarowych, ale wskazówka (igła wskaźnika) była uruchamiana przez wewnętrzny mechanizm składający się z łańcuszka zegarkowego wokół bębna (trzpienia). Średnica trzpienia określała współczynnik wzmocnienia wskaźnika. Później Logan opracował zespół zębatki i zębnika, który jest obecnie używany w większości mechanicznych czujników zegarowych.
Pełny zakres zastosowań tego urządzenia nie został doceniony przez kolejne 13 lat, kiedy to jeden ze współpracowników Logana, Frank Randall, inny zegarmistrz z E. Howard Watch CO. w Bostonie, kupił prawa patentowe od Logana w 1896 r. Następnie utworzył spółkę z Francisem Stickneyem i rozpoczął produkcję czujników zegarowych dla przemysłu ogólnego
Czujnik zegarowy powstał dzięki pracy XIX-wiecznego zegarmistrza z Nowej Anglii. John Logan z Waltham w stanie Massachusetts złożył 15 maja 1883 r. wniosek patentowy w USA na coś, co nazwał „ulepszeniem przyrządów pomiarowych”. Jego wygląd zewnętrzny nie różnił się od dzisiejszych czujników zegarowych, ale wskazówka (igła wskaźnika) była uruchamiana przez wewnętrzny mechanizm składający się z łańcuszka zegarkowego wokół bębna (trzpienia). Średnica trzpienia określała współczynnik wzmocnienia wskaźnika. Później Logan opracował zespół zębatki i zębnika, który jest obecnie używany w większości mechanicznych czujników zegarowych.
Pełny zakres zastosowań tego urządzenia nie został doceniony przez kolejne 13 lat, kiedy to jeden ze współpracowników Logana, Frank Randall, inny zegarmistrz z E. Howard Watch CO. w Bostonie, kupił prawa patentowe od Logana w 1896 r. Następnie utworzył spółkę z Francisem Stickneyem i rozpoczął produkcję czujników zegarowych dla przemysłu ogólnego
