Opis produktu
Właściwości i zastosowanie:

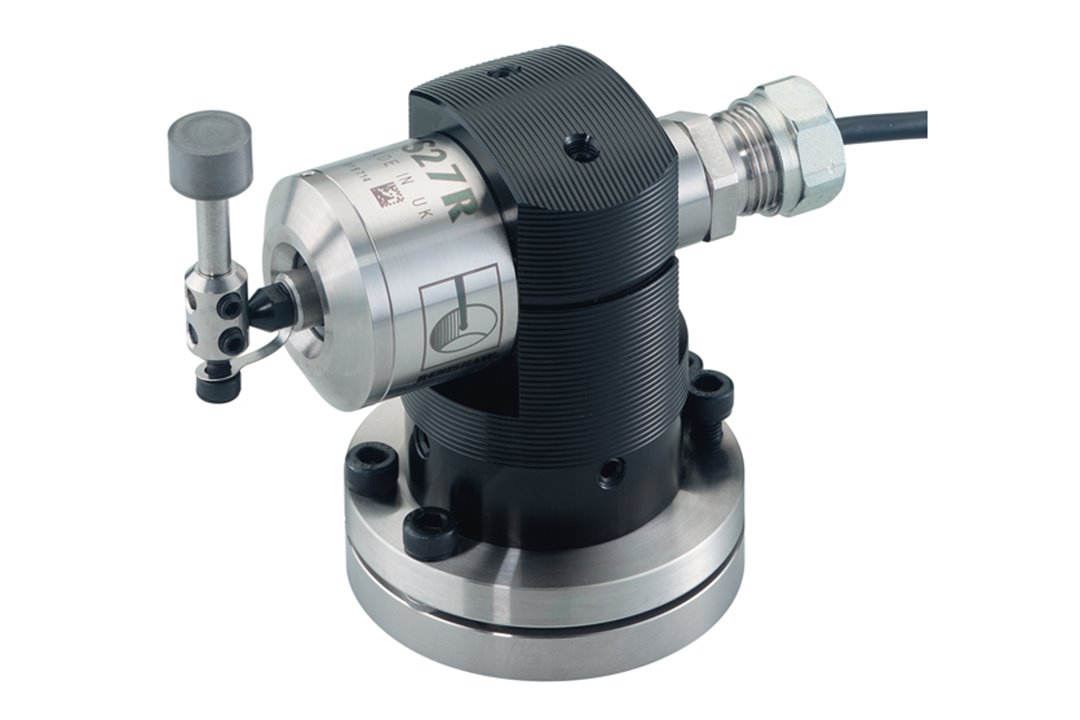

Miniaturowy system 3D do ustawiania narzędzi z sondą elektrostykową
Opis techniczny:
Miniaturowy system 3D z sondą elektrostykową i przewodową transmisją sygnału. Przeznaczony do wykrywania uszkodzonego narzędzia oraz szybkiego i precyzyjnego pomiaru długości i średnicy szerokiej gamy narzędzi.
Zawartość zestawu:
- Uchwyt TS27R
- Moduł sondy
- 2 bezpieczniki mechaniczne
- Trzpień dyskowy o średnicy 12,7 mm
Główne cechy i zalety:
- Sprawdzona konstrukcja kinematyczna
- Komunikacja przewodowa odporna na zakłócenia
- Ekonomiczne ustawianie narzędzi we wszystkich typach centrów obróbkowych
- Powtarzalność: 1,00 µm (2σ)
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Typ transmisji | Układ transmisji przewodowej |
| Odbiornik/interfejs | MI 8-4, HSI lub HSI-C |
| Zalecane trzpienie pomiarowe | Dyskowy trzpień pomiarowy (węglik wolframu, 75 Rockwell C) lub Trzpień pomiarowy z kwadratową końcówką pomiarową (końcówka ceramiczna, 75 Rockwell C) |
| Kierunki pomiaru | ±X, ±Y, +Z |
| Powtarzalność jednokierunkowa | 1,00 μm 2 σ |
| Siła wyzwalania dla końcówki pomiarowej |
od 1,30 N do 2,40 N, od 133 gf do 245 gf, zależnie od kierunku pomiaru |
| Stopień ochrony | IPX8, BS EN 60529:1992+A2:2013 |
| Mocowanie | Śruba teowa M12 (nie jest dostarczana w zestawie) Opcjonalne kołki Spirol® umożliwiające precyzyjny ponowny montaż |
| Temperatura przechowywania | od −10 °C do +70 °C |
| Temperatura pracy | od +5 °C do +60 °C |
| Kod produktu | REN_A-2008-0368 |
Dostępności są informacyjne na podstawie danych z firmy RENISHAW i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
