Opis produktu
Właściwości i zastosowanie:

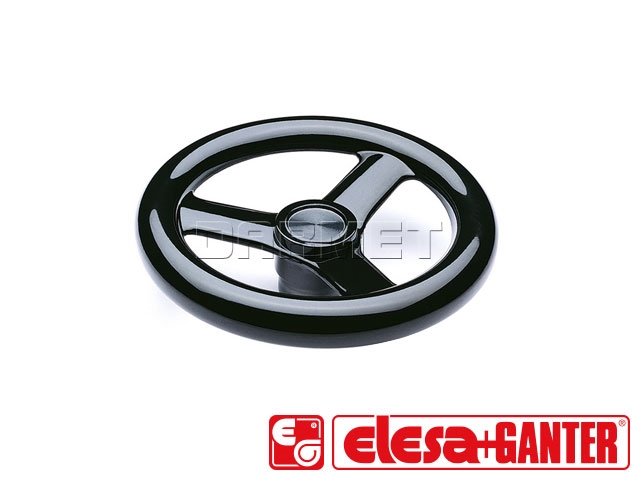

- Okrągłe pokrętło z duroplastu na bazie fenolu (PF)
- Piasta stalowa oksydowana na czarno

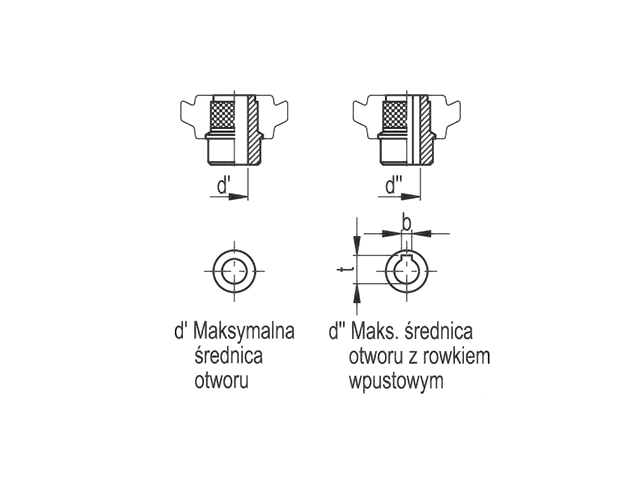

- Otwór do zamontowania pokrętła należy wykonać samemu nie przekraczając wartości opisanych jako d'(otwór bez rowka wpustowego) oraz d"(otwór z rowkiem wpustowym)

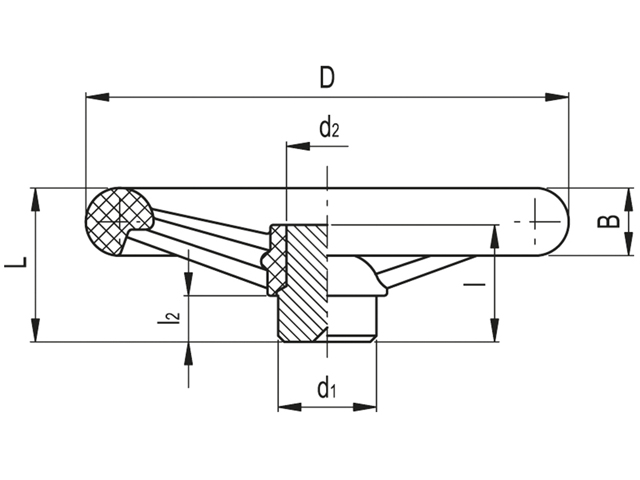

Tabela dostępnych rozmiarów i modeli:
| Oznaczenie | D [mm] |
L [mm] |
B [mm] |
d1 [mm] |
d2 [mm] |
l [mm] |
l2 [mm] |
d' [mm] |
d" [mm] |
t [mm] |
b [mm] |
Maksymalny moment skręcający [Nm] |
Odporność na uderzenia [J] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VR.100FP | 98 | 40 | 14 | 24 | 20 | 36 | 12 | 16 | 13 | 15,3 | 5 | 67 | 5 |
| VR.125FP | 124 | 45 | 18 | 24 | 20 | 36 | 12 | 16 | 13 | 15,3 | 5 | 120 | 8 |
| VR.140FP | 139 | 47 | 20 | 32 | 24 | 38 | 15 | 20 | 16 | 18,3 | 5 | 165 | 12 |
| VR.160FP | 157 | 50 | 22 | 32 | 24 | 38 | 15 | 20 | 16 | 18,3 | 5 | 165 | 12 |
| VR.180FP | 180 | 56 | 24 | 40 | 31 | 43 | 15 | 26 | 22 | 24,8 | 6 | 280 | 15 |
| VR.200FP | 198 | 57 | 26 | 40 | 30,5 | 43 | 15 | 26 | 22 | 24,8 | 6 | 300 | 16 |
| VR.250FP | 247 | 66 | 30 | 49 | 38 | 44 | 15 | 34 | 27 | 30,3 | 8 | 405 | 19 |
| VR.300FP | 288 | 78 | 32 | 58 | 47 | 56 | 18 | 42 | 34 | 37,3 | 10 | 800 | 33 |
| VR.375FP | 375 | 108 | 40 | 58 | 58 | 77 | 26 | 45 | 40 | 43,3 | 12 | 1450 | 70 |
