Opis produktu
Właściwości i zastosowanie:
Zaawansowana sonda radiowa służąca dos prawdzania i ustawiania przedmiotu obrabianego na obrabiarkach
wielozadaniowych i centrach obróbkowych i bramowych centrach obróbkowych.
Opis techniczny:

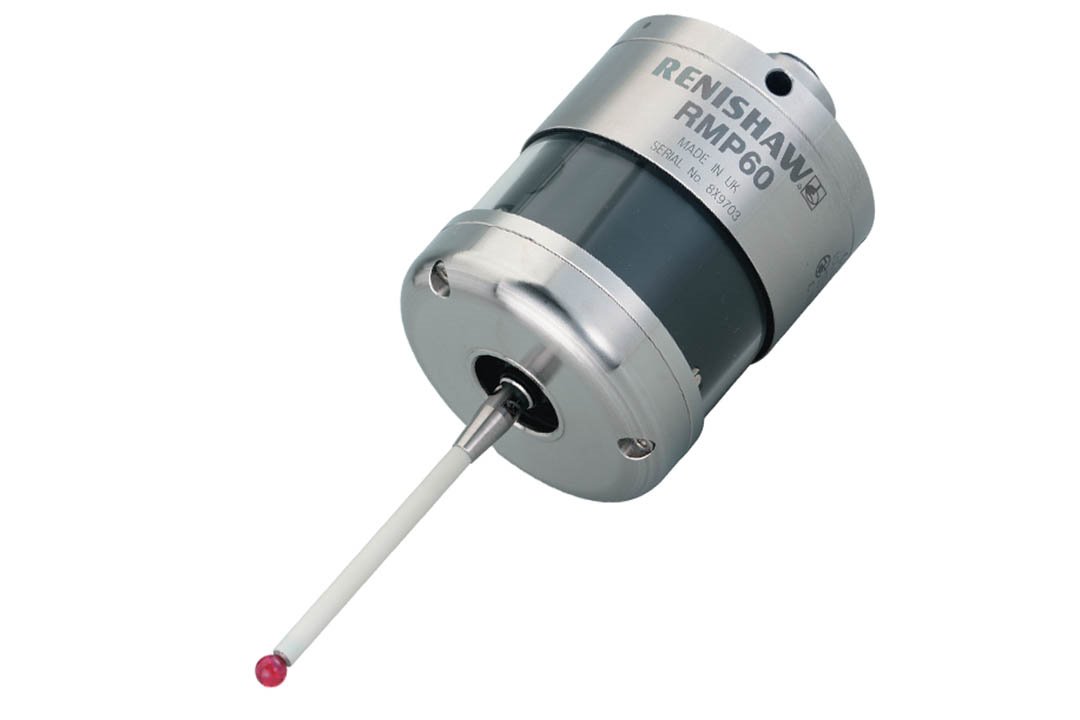

- Model: RMP60 QE
- Typ: Miniaturowa sonda pomiarowa montowana na wrzecionie
- Transmisja sygnału: Radiowa
- Zastosowanie:
- Centra obróbcze
- Obrabiarki wielozadaniowe
- Bramowe centra obróbcze
- Maszyny 5-osiowe
- Zgodność interfejsów:
- Kompatybilna z: RMI-QE, RMI-Q
- Niekompatybilna z: RMI
- Funkcje i konfiguracja:
- Możliwość dostosowania metody aktywacji sondy
- Domyślna metoda: Włączanie/wyłączanie sygnałem radiowym
- Dodatkowe opcje konfiguracji:
- Włączanie sygnałem radiowym, wyłączanie z limitem czasu
- Włączanie/wyłączanie ruchem obrotowym wrzeciona
- Włączanie ruchem obrotowym wrzeciona, wyłączanie z limitem czasu
- Włączanie/wyłączanie przełącznikiem chwytu
- Zawartość zestawu:
- Sonda RMP60 QE
- Komplet baterii
- Zestaw narzędzi montażowych i serwisowych
Dane techniczne:

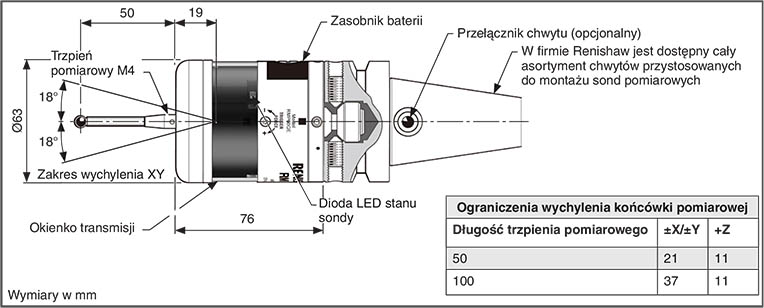

Wymiary

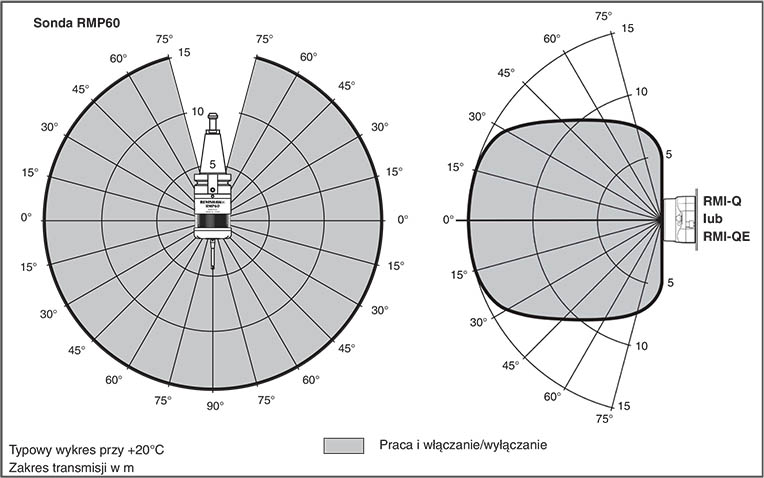

Przestrzeń robocza
| Parametr | Wartość |
|---|---|
| Typ transmisji | Transmisja radiowa z sekwencyjną zmianą częstotliwości (FHSS) Częstotliwość radiowa od 2400 MHz do 2483,5 MHz |
| Zgodne interfejsy | Połączony zespół interfejsu i odbiornika RMI-Q lub RMI-QE. |
| Zasięg roboczy | Maks. do 15 m |
| Zalecane trzpienie pomiarowe | Ceramiczne, długość od 50 mm do 150 mm |
| Trwałość baterii (2 baterie AA 3,6 V zawierające chlorek tionylo-litowy) |
Czas gotowości - Maks. 101 miesięcy, zależnie od opcji włączania/ wyłączania. Czas pracy ciągłej - Maks. 4870 godzin, zależnie od opcji włączania/ wyłączania. |
| Kierunki pomiaru | ± X, ± Y, +Z |
| Powtarzalność jednokierunkowa | 1,00 μm 2s 1 |
| XY dolna wartość siły | 0,75 N, 76 G |
| XY górna wartość siły | 1,40 N, 143 G |
| Z | 5,30 N, 540 G |
| Stopień ochrony | IPX8, BS EN 60529:1992+A2:2013 (IEC 60529:1989+A1:1999+A2:2013) |
| Ochrona IK | IK01 (EN/IEC 62262: 2002) [dla szklanego okienka] |
| Temperatura przechowywania |
od -25 °C do +70 °C |
| Temperatura pracy | od +5 °C do +55 °C |
Dostępności są informacyjne na podstawie danych z firmy RENISHAW i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
