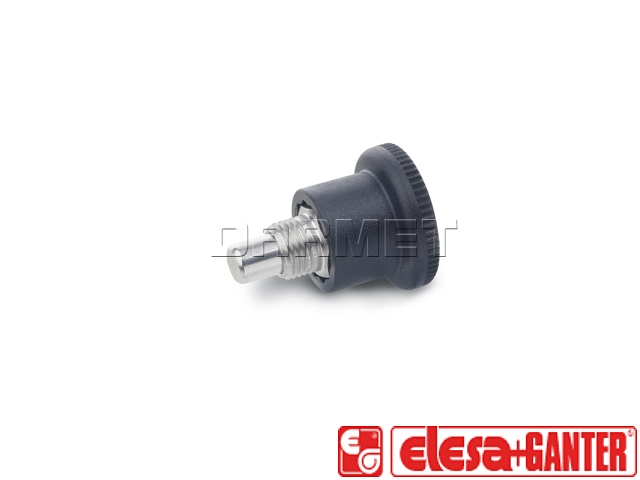

Opis produktu
Właściwości i zastosowanie:
- Do montowania w małych przestrzeniach
- Po odciągnięciu gałki jest możliwość dokręcania kluczem płaskim
- Do wyboru model z blokadą lub bez
- Powierzchnia ocynkowana z pasywacją niebieską
- Gałka z technopolimeru (poliamid) bez możliwości demontażu
- Kolor: czarny mat
Tabela dostępnych rozmiarów i modeli:
 |
|||||||||||
| Oznaczenie | d1 Trzpień 0/-0.06 Otwór +0.05/+0.1 | d2 | d3 | d4 | l1 | l2 min. | l3 | l4 min. | A/F | Nacisk sprężyny początkowy [N] | Nacisk sprężyny końcowy [N] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 822-4-B-ST | 4 | M 8 x 0.75 | 21 | 15 | 26.5 | 5 | 5 | 3.5 | 10 | 4,5 | 12 |
| GN 822-5-B-ST | 5 | M 8 x 0.75 | 21 | 15 | 26.5 | 5 | 5 | 3.5 | 10 | 4,5 | 12 |
| GN 822-6-B-ST | 6 | M 10 x 1 | 25 | 18 | 34 | 7 | 7 | 4.5 | 12 | 5 | 18 |
| GN 822-7-B-ST | 7 | M 10 x 1 | 25 | 18 | 34 | 7 | 7 | 4.5 | 12 | 5 | 18 |
| GN 822-4-C-ST | 4 | M 8 x 0.75 | 21 | 15 | 26.5 | 5 | 5 | 3.5 | 10 | 4,5 | 12 |
| GN 822-5-C-ST | 5 | M 8 x 0.75 | 21 | 15 | 26.5 | 5 | 5 | 3.5 | 10 | 4,5 | 12 |
| GN 822-6-C-ST | 6 | M 10 x 1 | 25 | 18 | 34 | 7 | 7 | 4.5 | 12 | 5 | 18 |
| GN 822-7-C-ST | 7 | M 10 x 1 | 25 | 18 | 34 | 7 | 7 | 4.5 | 12 | 5 | 18 |
- Typ B: bez blokady
- Typ C: z blokadą w pozycji odwiedzionej
Dostępności są informacyjne na podstawie danych z firmy ELESA+Ganter i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
