Opis produktu
Właściwości i zastosowanie:

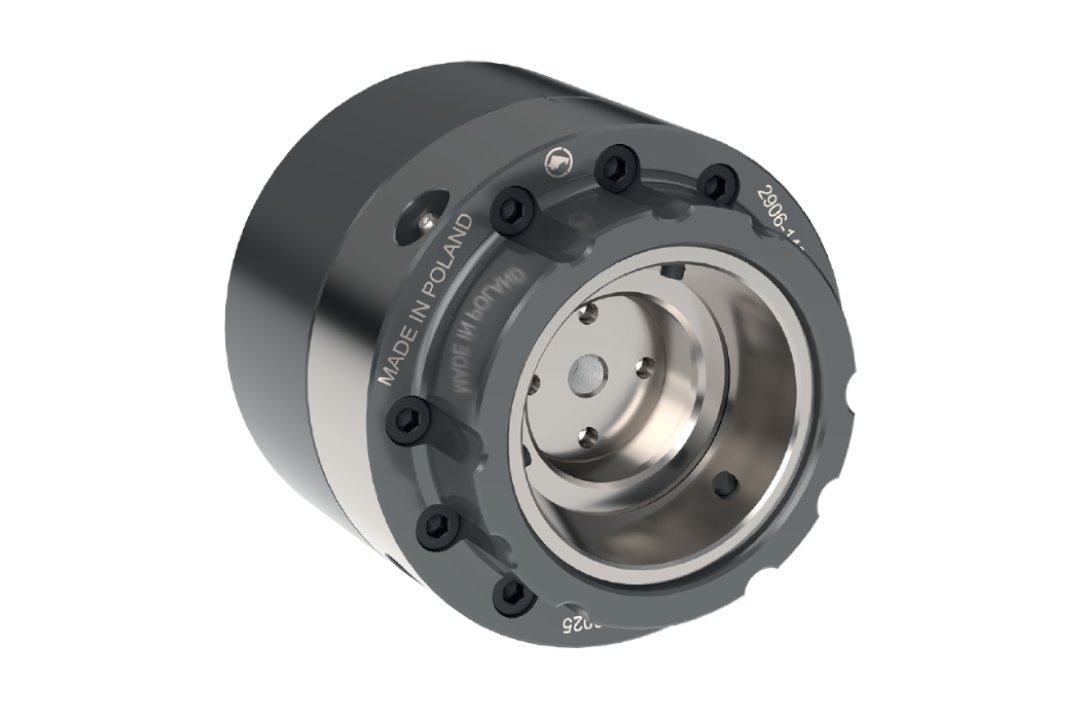

- Uchwyty mechaniczne 2906 z głowicami mocującymi typu Rubber Flex GT przeznaczone są do mocowania elementów wykonywanych z wałków oraz prętów o różnych przekrojach
- Elementy robocze wykonane ze stali o wysokiej odporności na zużycie zapewniają długą żywotność uchwytu
- Mają szczególne zastosowanie przy obróbce elementów miękkich, podatnych na odkształcenia
- Zapewniają bezpieczne i pewne mocowanie oraz szybką wymianę głowic przy pomocy pistoletu montażowego
- Podczas mocowania obrabiany detal pozostaje w ustalonej pozycji pozwalając na precyzyjne położenie w osi Z. W celu użytkowania jako uchwyt z przelotem do prętów oraz rur należy wyjąć zderzak
- Przeznaczony do pracy na tokarkach CNC oraz obrabiarkach wyposażonych w system mocowania Rubber Flex

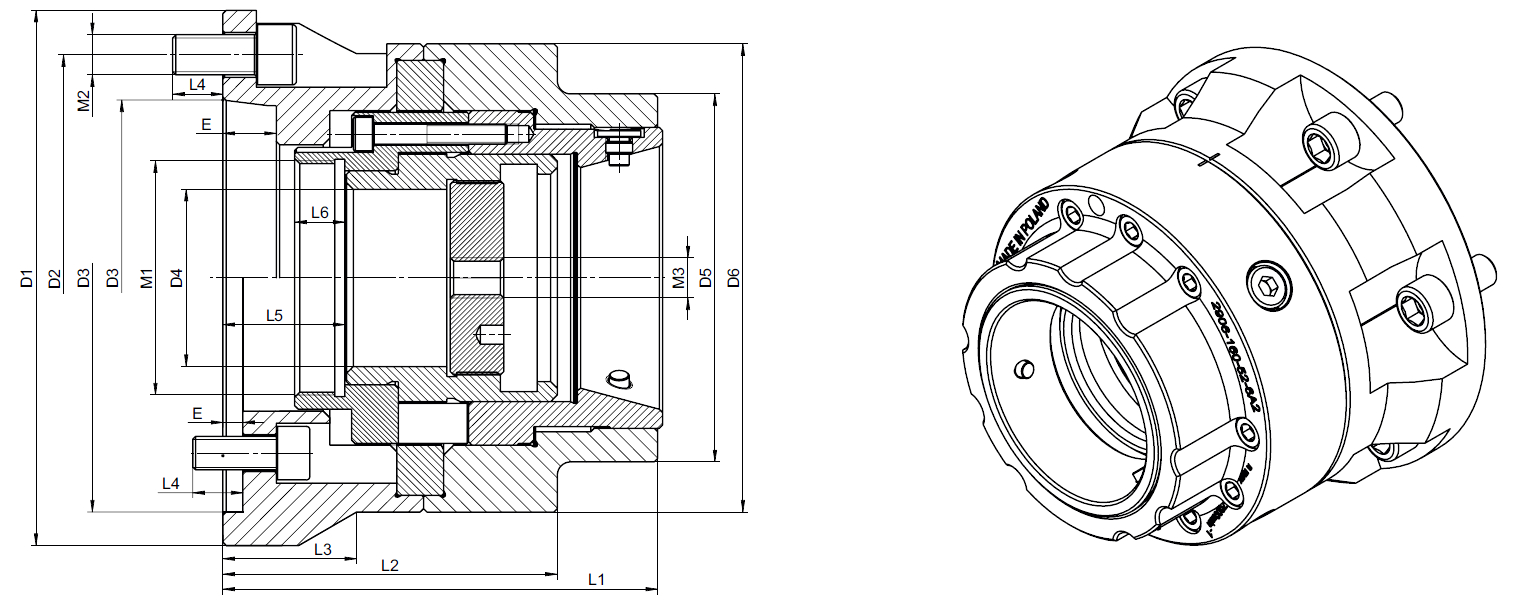

Tabela wymiarów:
| Parametr | Wartość |
|---|---|
| Typ | 2906-140-52-6A2 |
| Nr produktu | 352906032000 |
| Rozmiar | 52 |
| D1 | 160 mm |
| D2 | 133,4 mm |
| D3 | 106,375 mm |
| D4 | 53 mm |
| D5 | 110 mm |
| D6 | 140 mm |
| M1 | M70x1,5 |
| M2 | 6xM12 |
| M3 | M12 |
| L1 | 130 mm |
| L2 | 100 mm |
| L3 | 40 mm |
| L4 | 15 mm |
| L5 | 36,5 mm |
| L6 | 15 mm |
| E | 16 mm |
| Skok tulei pchającej | 5,5 mm |
| Max. siła pchająca | 40 kN |
| Max. siła zacisku | 94 kN |
| Max. prędkość obrotowa | 7000 [1/min] |
| Waga | 10 kg |
