Opis produktu
Właściwości i zastosowanie:
W skład zestawu wchodzi:
- A-4071-2001 – sonda OMP40-2
- A-5439-0049 – odbiornik OMI-2T do sondy optycznej

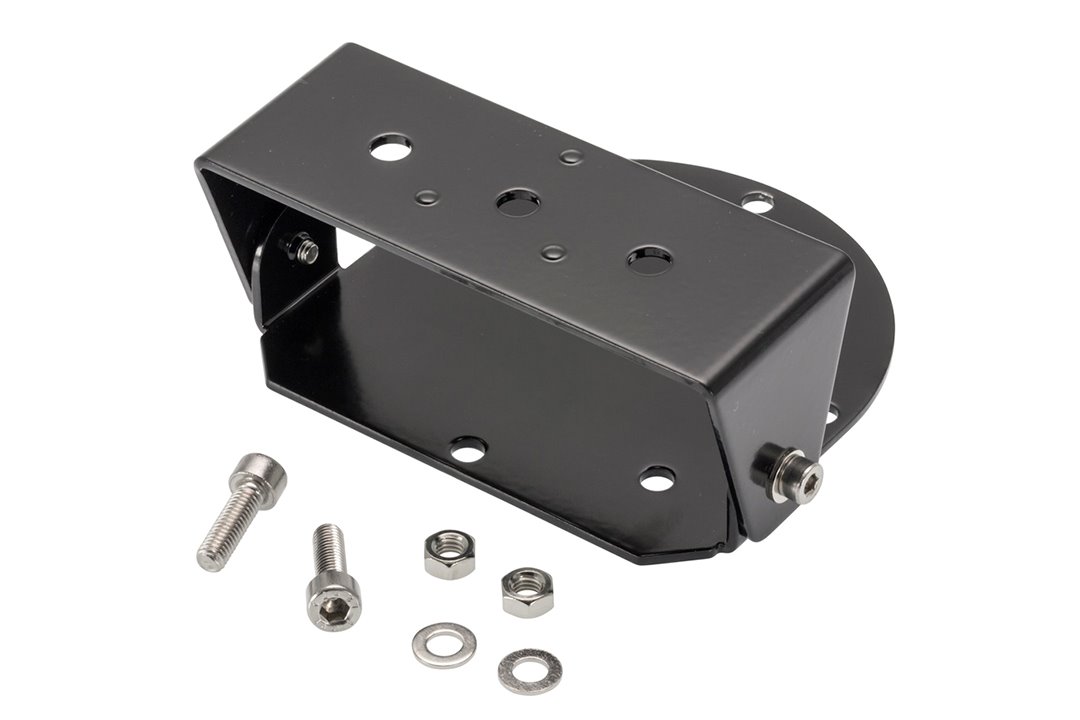

- A-2033-0830 – mocowanie odbiornika w maszynie CNC
- A-5000-3709 – trzpień pomiarowy ceramiczny do sondy M4 L50 D6

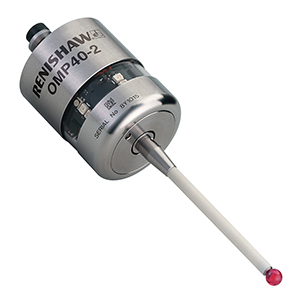

A-4071-2001 – sonda OMP40-2
|

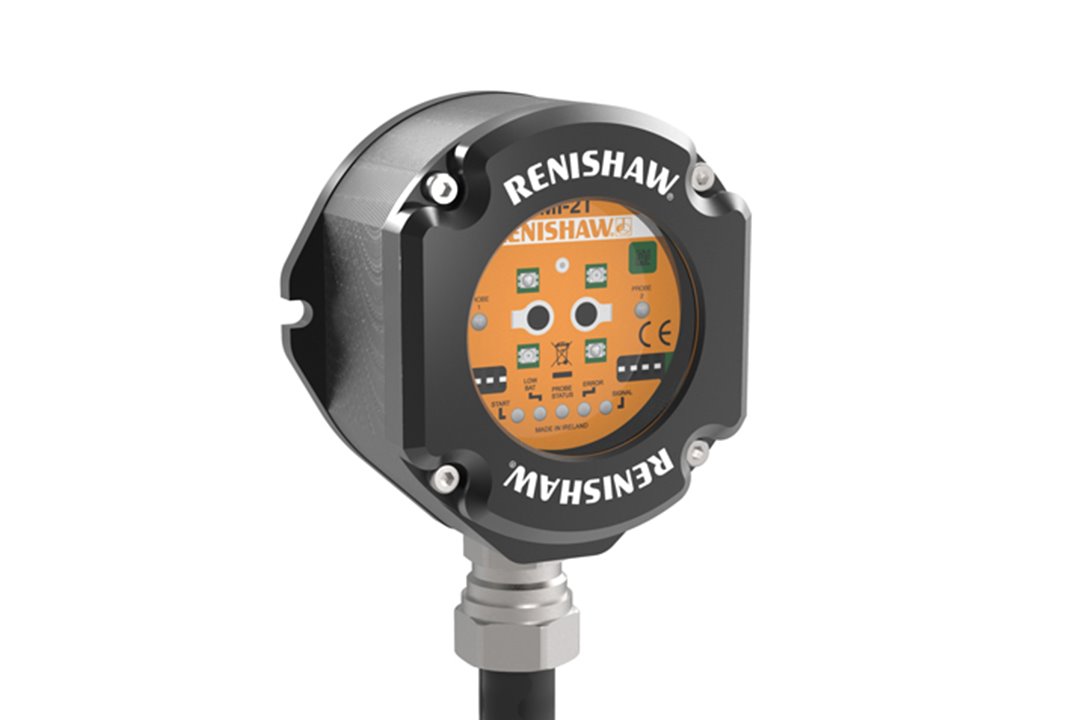

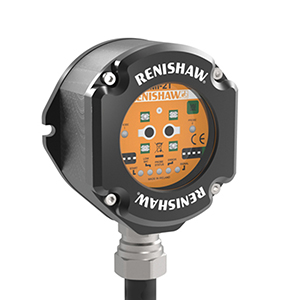

A-5439-0049 – odbiornik OMI-2T do sondy optycznej
|

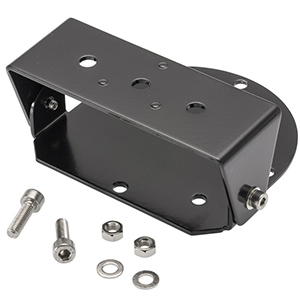

 A-2033-0830 – mocowanie odbiornika w maszynie CNC |

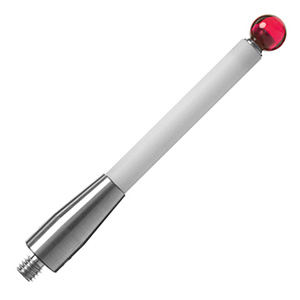

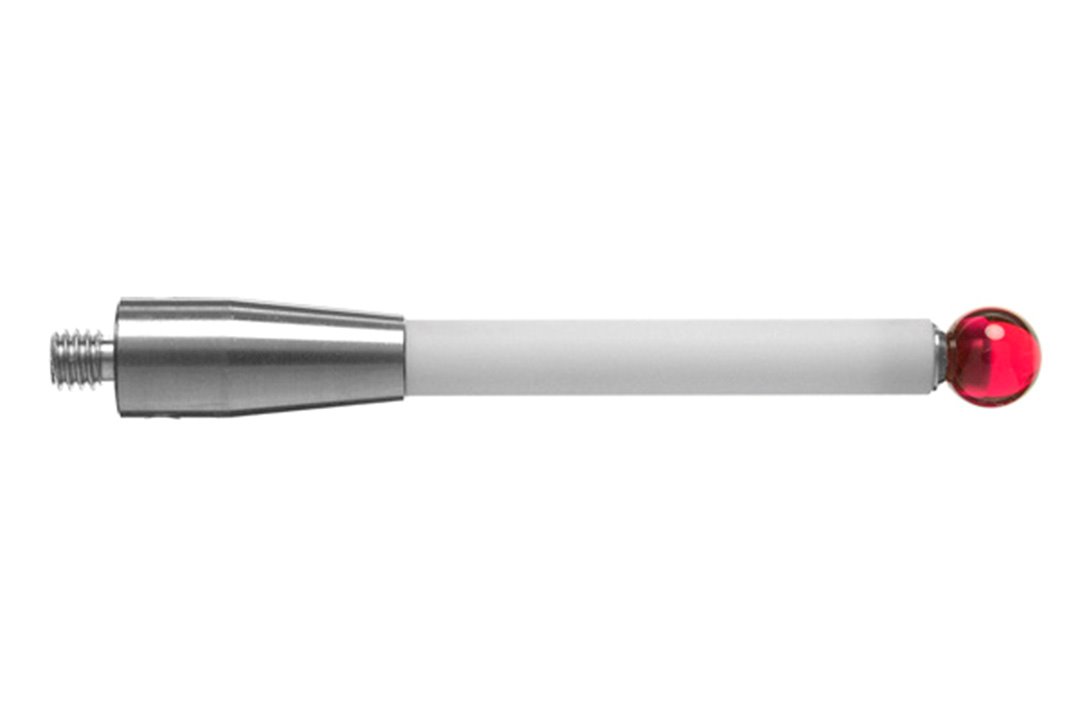

 A-5000-3709 – trzpień pomiarowy ceramiczny do sondy M4 L50 D6 |

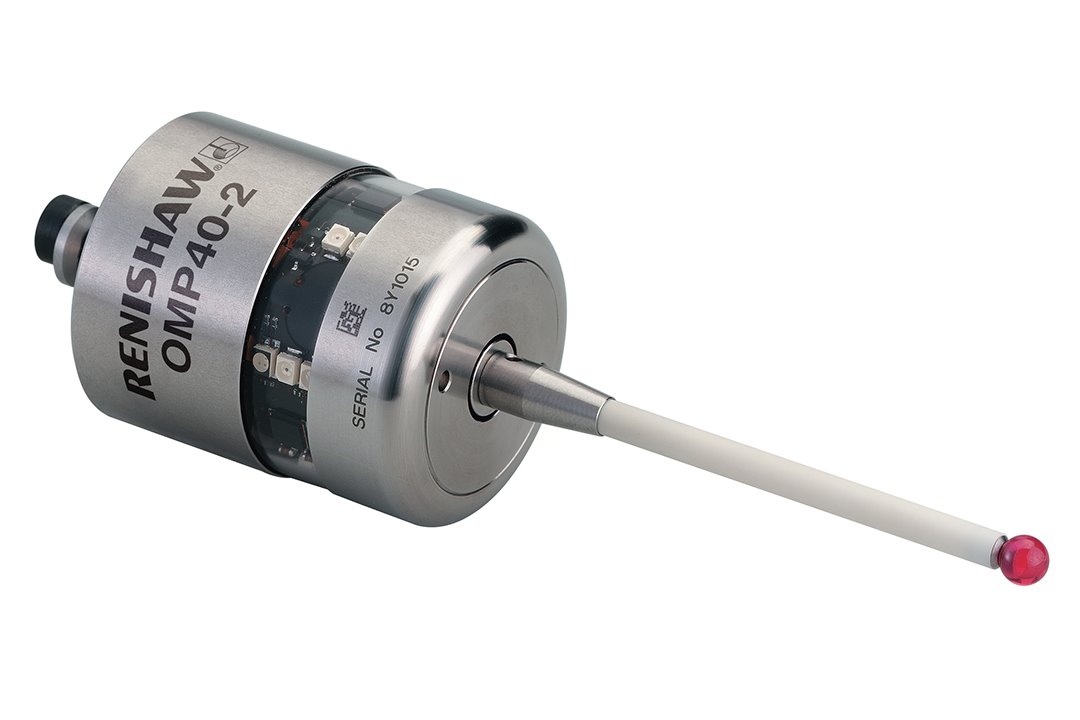

OMP40-2 to ultraminiaturowa, trójwymiarowa sonda elektrostykowa z optyczną transmisją sygnału.
- Przeznaczona do:
- bazowania przedmiotów obrabianych w małych i średnich centrach obróbkowych,
- pracy w szybkich obrabiarkach wyposażonych we wrzeciona z:
- uchwytami HSK o małych rozmiarach,
- małymi chwytami stożkowymi.
- Zgodna ze wszystkimi optycznymi odbiornikami firmy Renishaw, co umożliwia:
- łatwą integrację z istniejącymi instalacjami,
- rozbudowę już działających systemów pomiarowych.

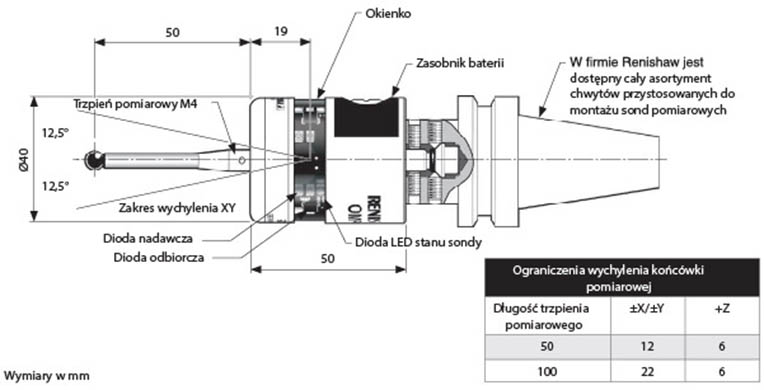

Wymiary
| Parametr | Wartość |
|---|---|
| Typ transmisji | Transmisja optyczna 360° w podczerwieni (modulowana lub tradycyjna) |
| Zalecane trzpienie pomiarowe | Ceramiczne, długość od 50 mm do 150 mm |
| Trwałość baterii (2 baterie ½AA 3,6 V zawierające chlorek tionylo-litowy) |
Czas gotowości - Maks. 1500 dni, zależnie od opcji włączania/wyłączania. Używanie ciągłe - Maks. 1350 godzin, zależnie od opcji włączania/wyłączania. |
| Zasięg roboczy | Maksymalnie do 5 m |
| Zgodny odbiornik / interfejs | Transmisja modulowana OMI-2, OMI-2T, OMI-2H, OMI-2C lub OMM-2 / OMM-2C z OSI / OSI-D Transmisja bez modulacji OMI lub OMM z MI 12 |
| Kierunki pomiaru | ± X, ± Y, +Z |
| Powtarzalność jednokierunkowa | 1,00 μm 2σ 1 |
| Siła wyzwalania dla końcówki pomiarowej |
XY dolna wartość siły - 0,50 N, 51 G XY górna wartość siły - 0,90 N, 92 G Z - 5,85 N, 597 G |
| Wychylenie końcówki pomiarowej | Płaszczyzna XY - ±12,5° Płaszczyzna +Z - 6 mm |
| Stopień ochrony | IPX8, BS EN 60529:1992+A2:2013 |
| Klasa IK (OMP40-2 i OMP40-2LS) (typowo) |
IK01 BS EN IEC 62262: 2002+A1:2021 [dla szklanego okienka] |
| Klasa IK (OMP40M) (typowo) |
IK02 BS EN IEC 62262: 2002+A1:2021 [dla szklanego okienka] |
| Temperatura przechowywania |
od −25°C do +70°C |
| Temperatura pracy | od +5 °C do +55 °C |
Dostępności są informacyjne na podstawie danych z firmy RENISHAW i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
