Opis produktu
Właściwości i zastosowanie:

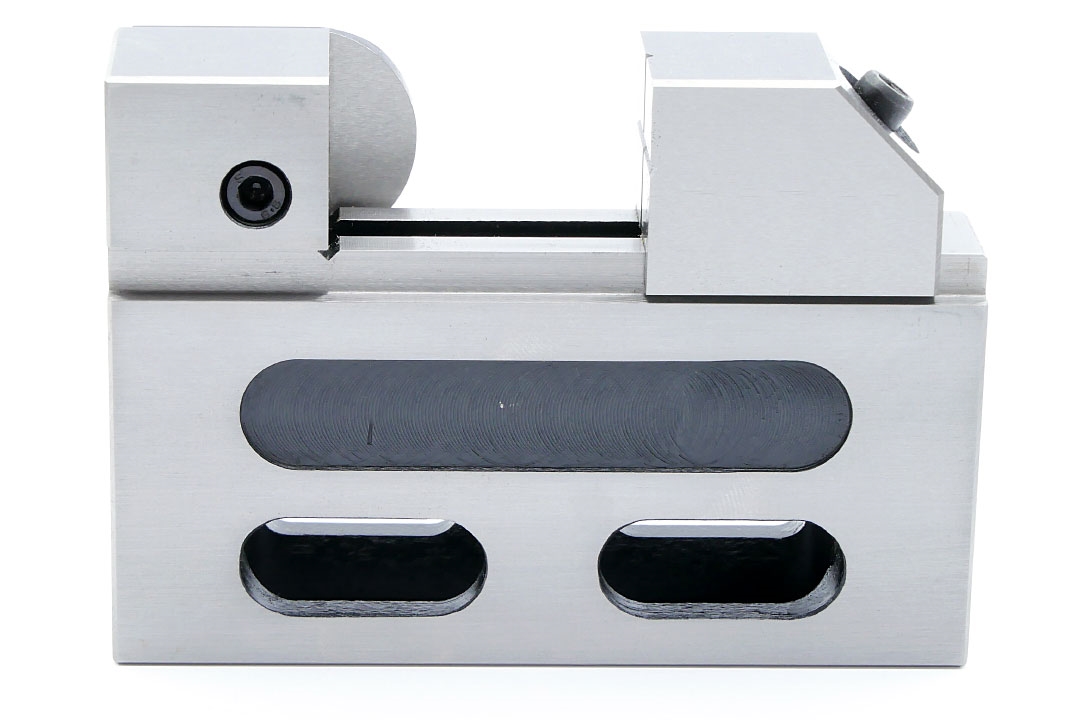

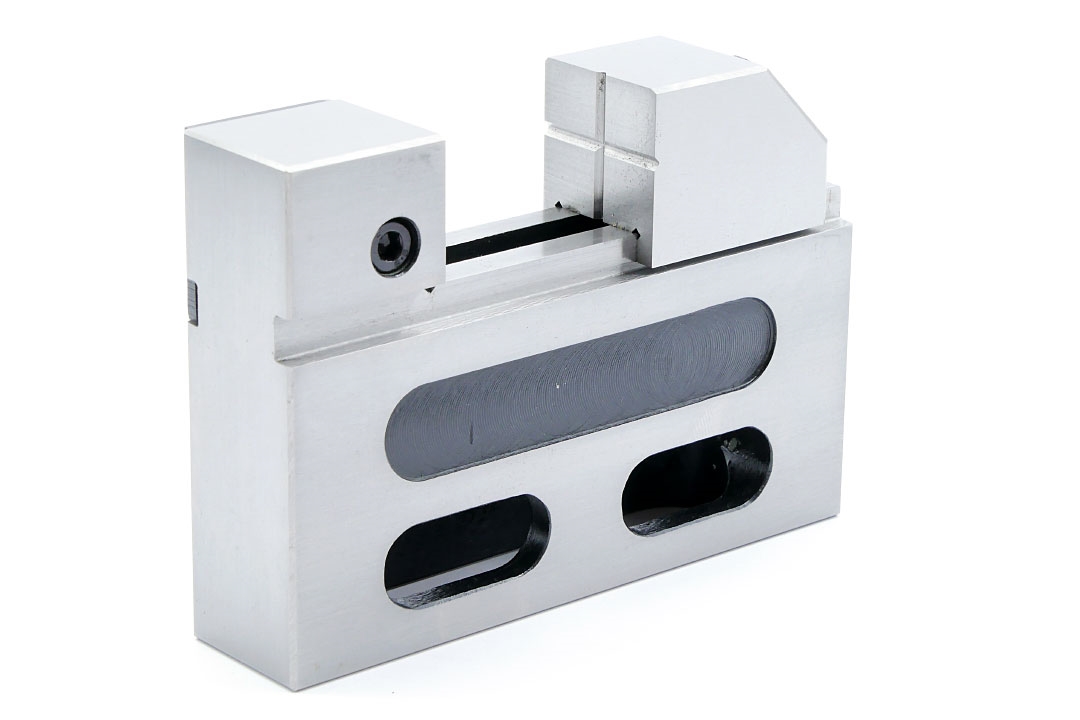

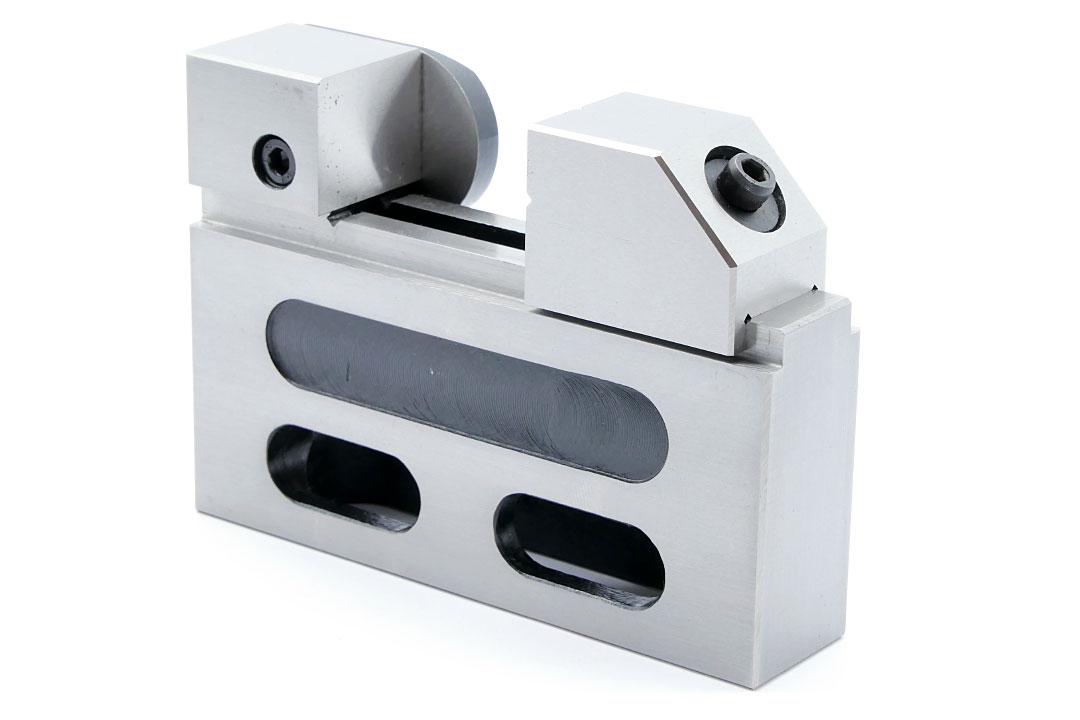

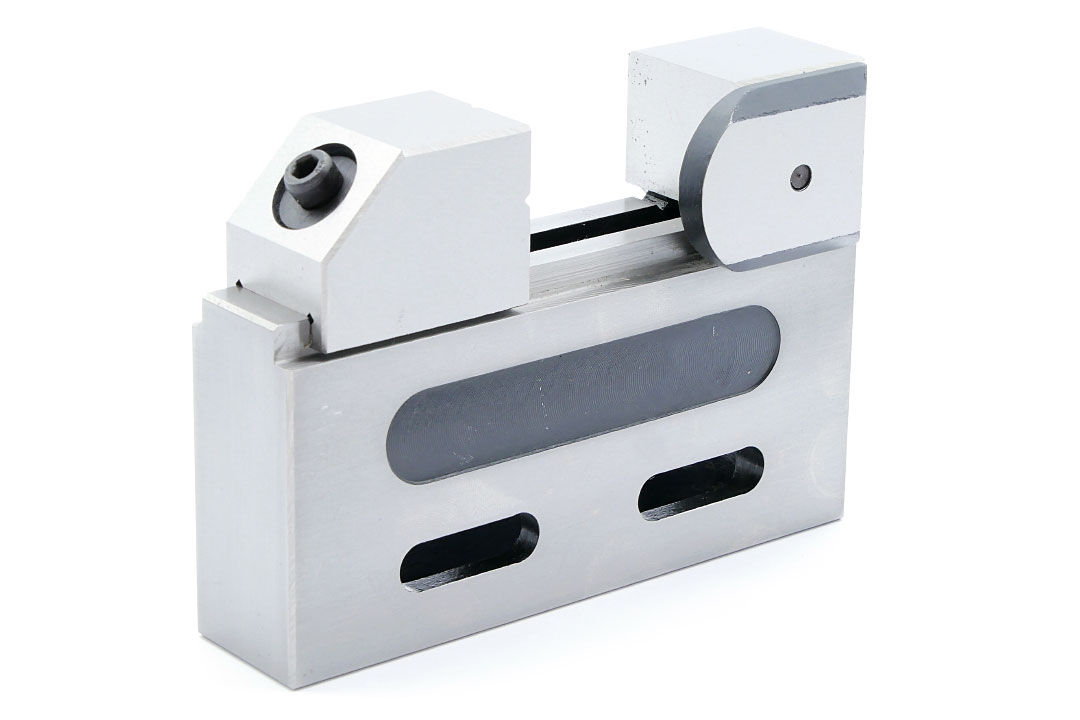

- Małe imadło ze stali nierdzewnej EDM do obróbki na elektrodrążarkach.
- W imadle zastosowano mechanizm bezśrubowy do szybkiego przesuwania szczęki.
- Odchyłka równoległości - 0,005mm/100mm.
- Twardość powierzchni roboczych 58-62 HRC.

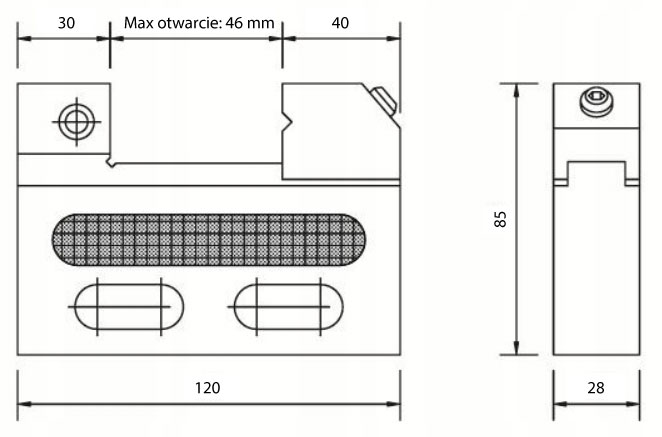

Dane techniczne:
| Parametr | Wartość |
|---|---|
| Szerokość | 28 mm |
| Maksymalne otwarcie | 46 mm |
| Długość całkowita | 120 mm |
| Wysokość szczęk | 25 mm |
| Wysokość całkowita | 85 mm |
| Waga | 1,4 kg |
Zasada działania imadła SPZB:
1. Poluzowanie szczęki
2. Zwiększenie kąta przyłożenia klucza imbusowego

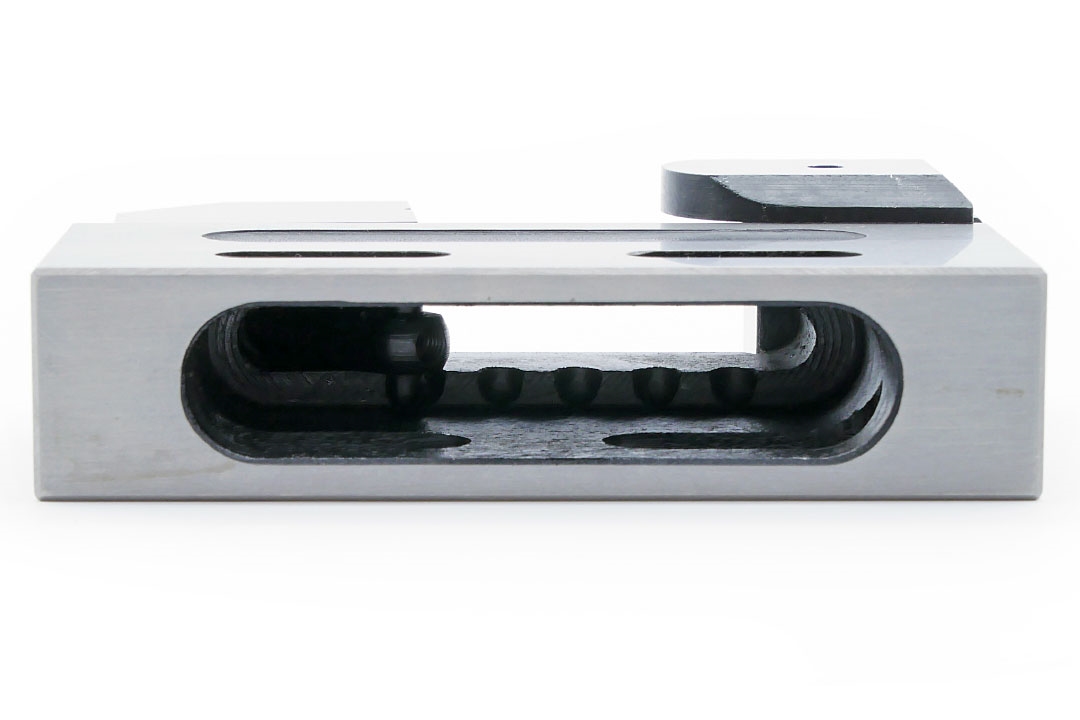

3. Wyłączenie blokady wskutek zeskoku kołka ustalającego z zębatki
4. Odsunięcie szczęki
5. Umiejscowienie detalu
6. Wstępne dosunięcie szczęki (kołek ustalający samoczynnie wpada w zębatkę
7. Dokręcanie śruby
8. Precyzyjne dociśnięcie szczęki
