Opis produktu
W艂a艣ciwo艣ci i zastosowanie:

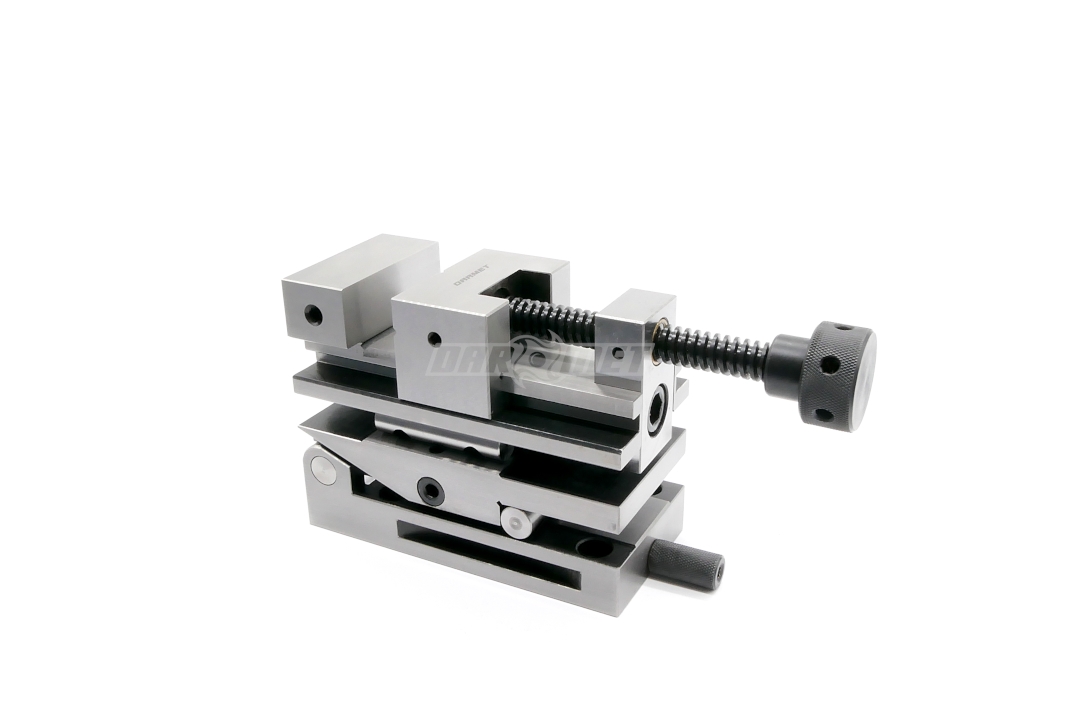

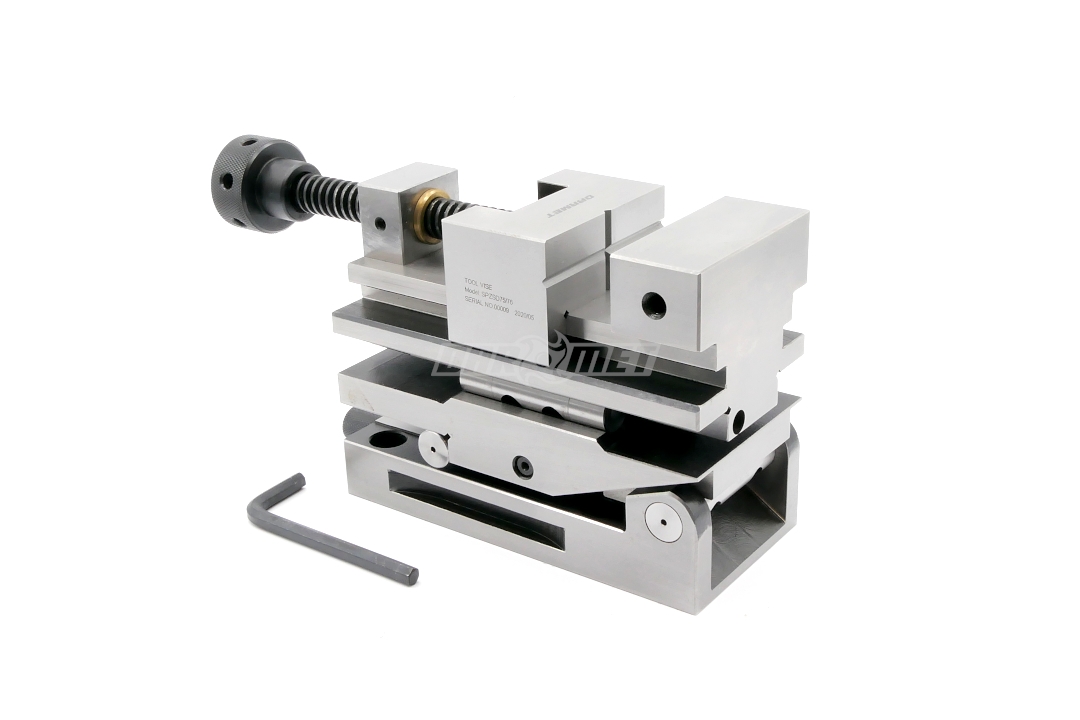

- Imad艂o precyzyjne k膮towe SPZSD stosowane jest podczas prac precyzyjnych na szlifierkach, frezarkach, obrabiarkach ze sterowaniem numerycznym, centrach obrabiaj膮cych oraz przy dok艂adnych pomiarach i sprawdzeniach.
- Wykonane z wysokojako艣ciowej stali stopowej.
- Twardo艣膰 powierzchni roboczych 58-62 HRC.

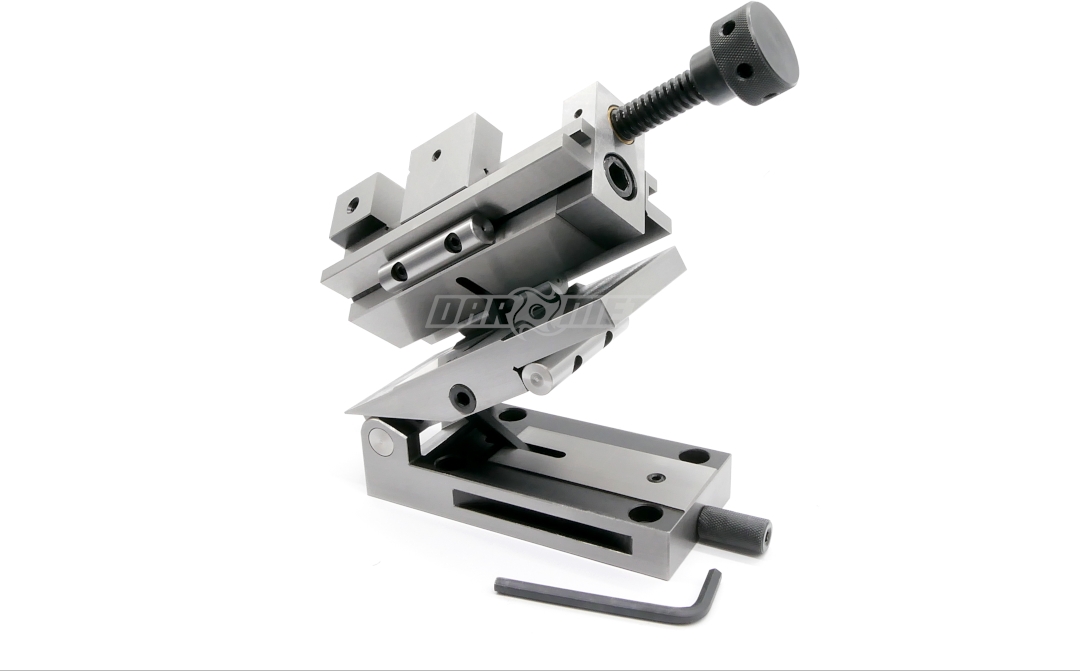

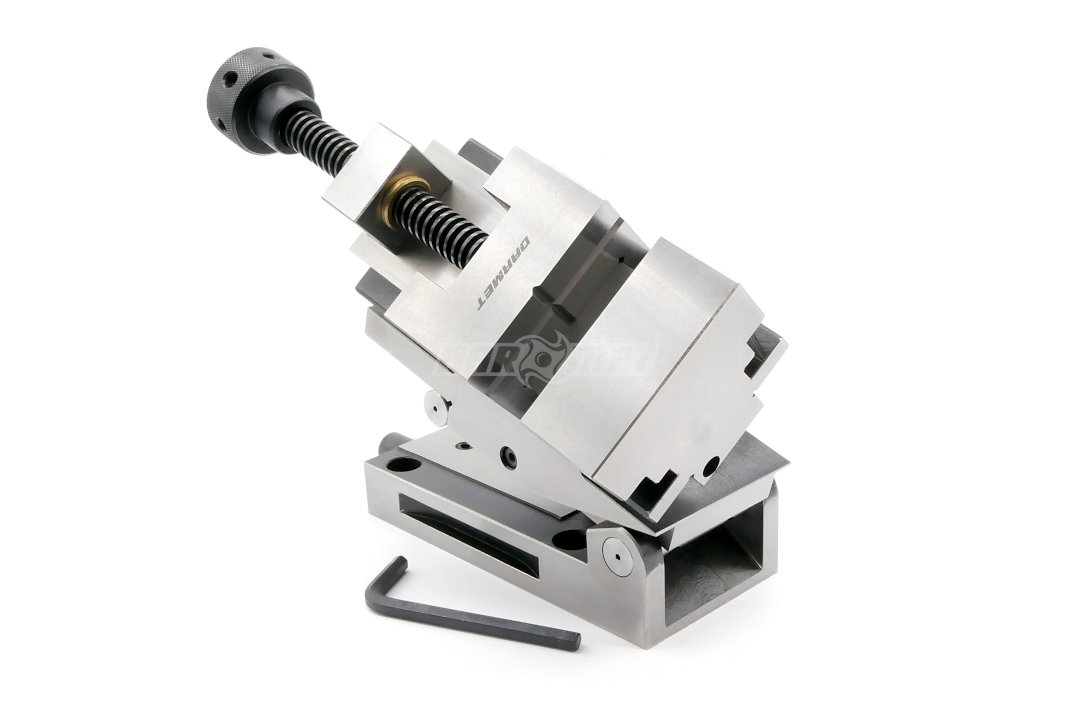

- K膮t nachylenia wok贸艂 osi X: 0 - 45掳 ; osi Y: 0 - 45掳.

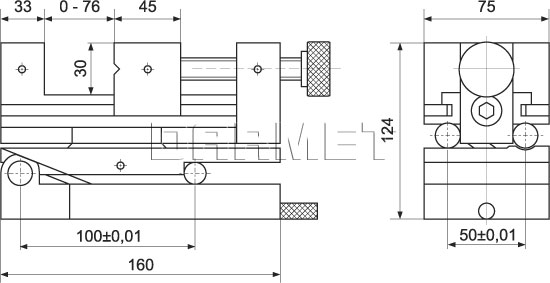

Dane techniczne:
| Parametr | Warto艣膰 |
|---|---|

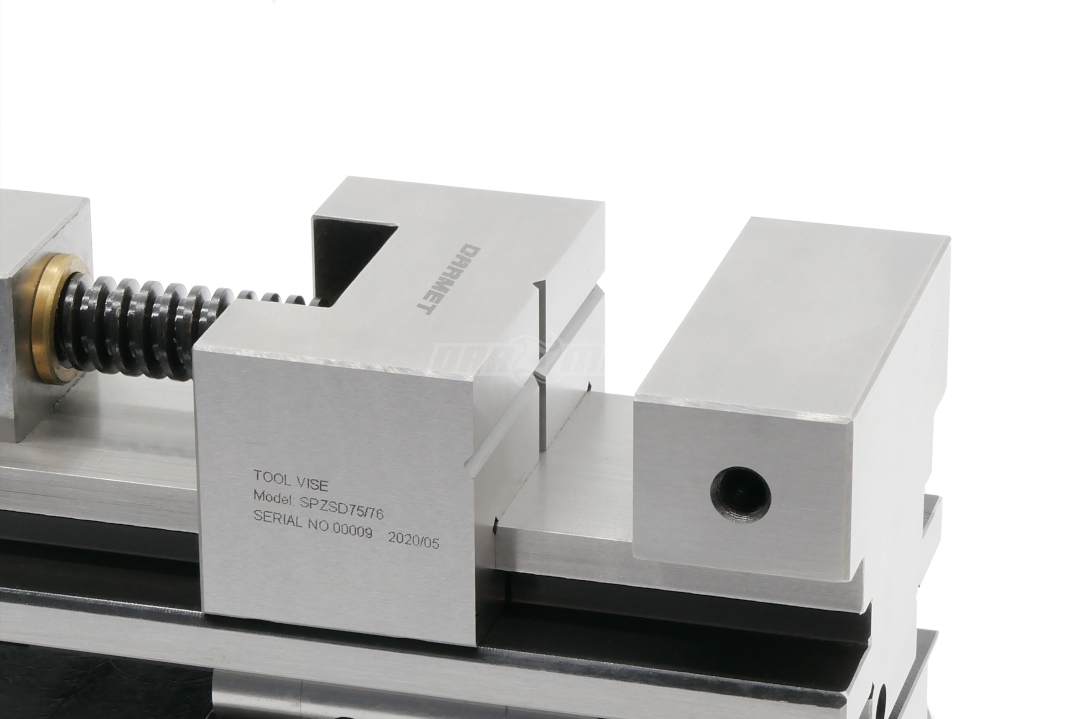

| Szeroko艣膰 szcz臋k | 75 mm |
| Rozstaw szcz臋k | 76 mm |
| Wysoko艣膰 szcz臋k | 30 mm |
| Waga | 8,5 kg |

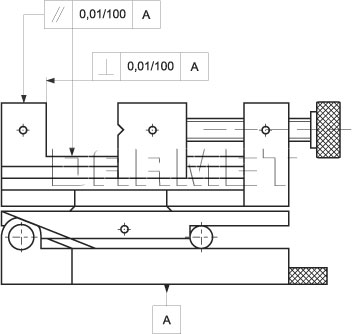

Parametry dok艂adno艣ci:
Przyk艂ad ustawienia k膮ta nachylenia:
| Dane: | Szukane: |
|
c = 100mm 伪 = 45掳 sin45掳 = 0,7071 |
a = ? |
| Rozwi膮zanie: | |
|
sin伪 = a/c a = c*sin伪 a = 100*0,7071 a = 70,71[mm] |
|
Aby uzyska膰 k膮t pochylenia 45掳 nale偶y u艂o偶y膰 stos p艂ytek o wysoko艣ci 70,71 mm.
