Opis produktu
Właściwości i zastosowanie:

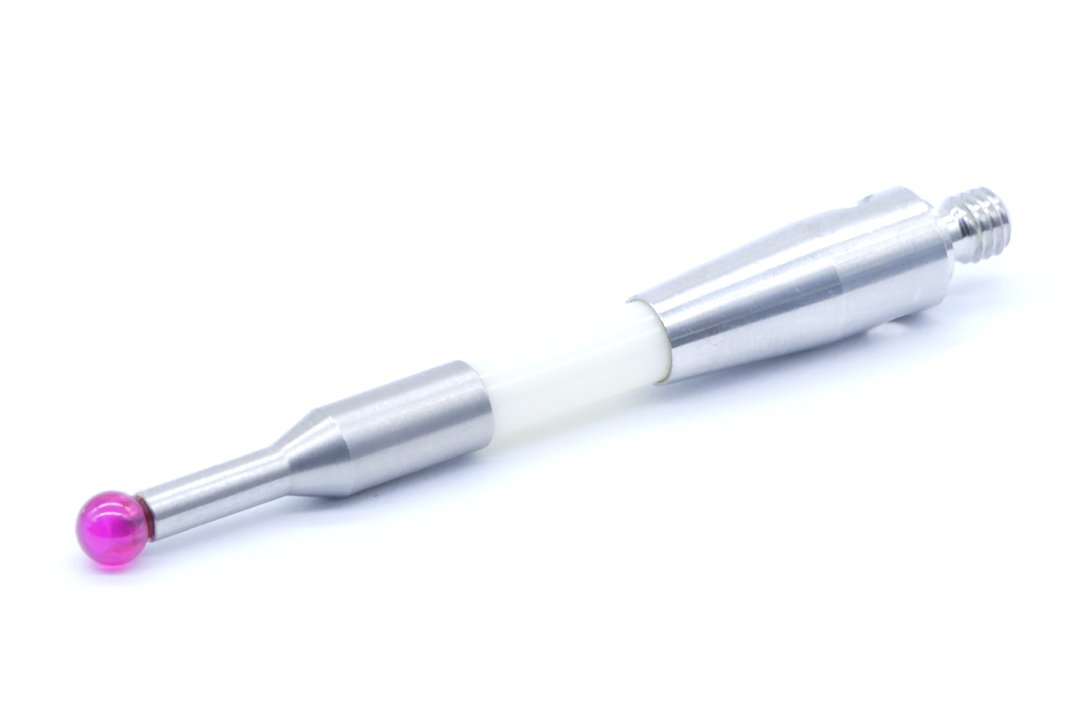

- Trzpień pomiarowy ceramiczny przeznaczony do precyzyjnych pomiarów w metrologii przemysłowej.

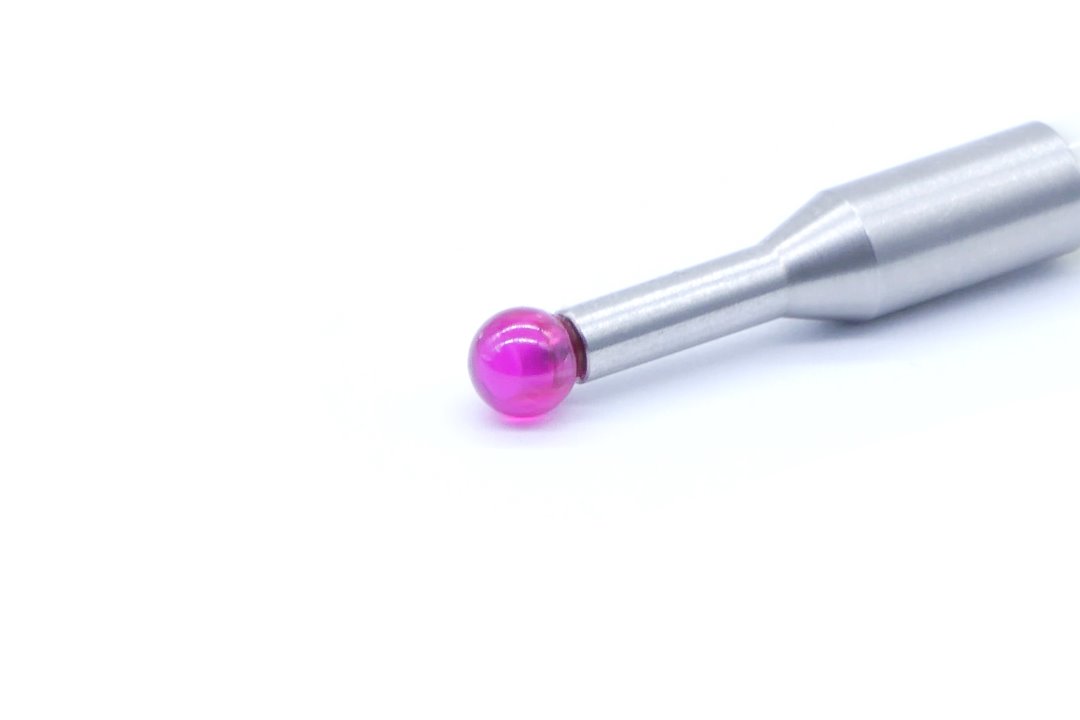

- Wyposażony w kulkę pomiarową z syntetycznego rubinu klasy G5 o bardzo wysokiej dokładności kulistości (ok. 0,13 µm), zapewniającą maksymalną precyzję i powtarzalność pomiarów.
- Ceramiczny trzpień gwarantuje niską masę, wysoką sztywność oraz minimalne ugięcia nawet przy większej długości, co przekłada się na stabilność pracy sondy.
- Wysoka odporność na zmiany temperatury – ceramika zachowuje stabilność wymiarową, co ma kluczowe znaczenie w środowisku produkcyjnym.

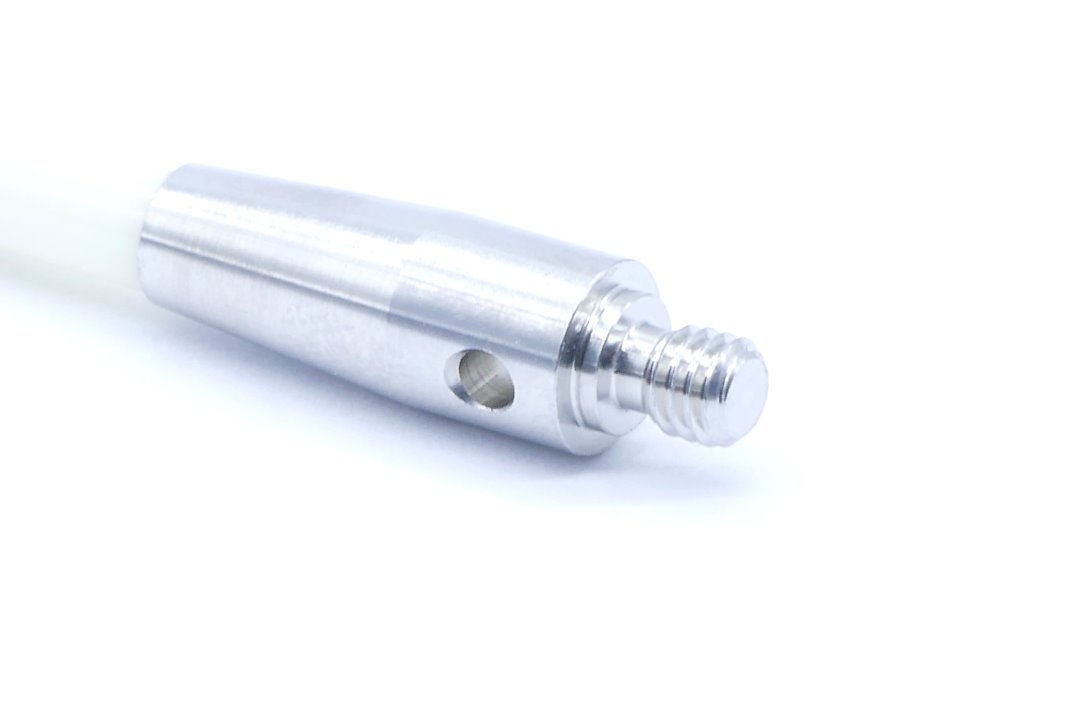

- Precyzyjnie wykonany gwint M4 umożliwia pewne i stabilne mocowanie w sondzie pomiarowej.
- Kompatybilny z sondami BLUM (TC50, TC51, TC60, TC61).
- Doskonała wysokiej jakości alternatywa dla trzpienia BLUM 143414.
- Idealny do zastosowań w kontroli jakości, na maszynach CMM oraz wszędzie tam, gdzie liczy się dokładność, trwałość i niezawodność pomiarów.
- Kulka osadzona mechanicznie (nie klejona), co zapewnia idealne osiowanie oraz trwałość połączenia, eliminując błędy pomiarowe typowe dla tanich zamienników.

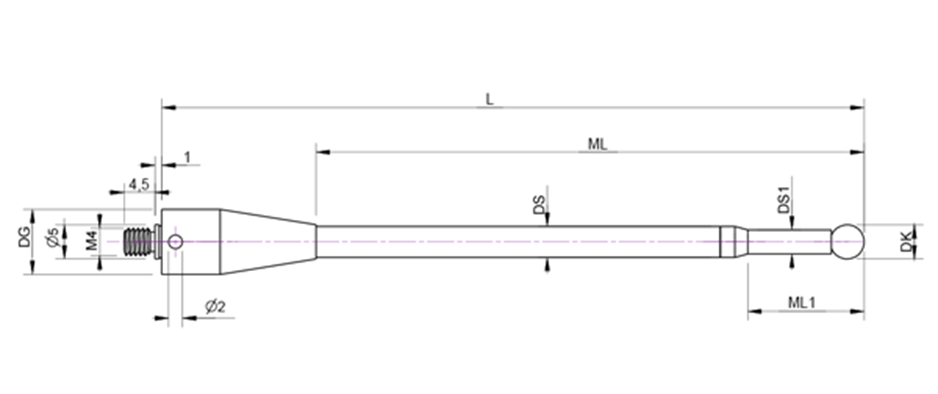

Dane techniczne:
| Parametr | Wartość |
|---|---|
| Typ trzpienia | Prosty |
| Gwint | M4 |
| Średnica kulki (DK) | 4 mm |
| Długość trzpienia (L) | 52 mm |
| Średnica mocowania (DG) | 9,5 mm |
| Długość pomiarowa (ML) | 29,5 mm |
| Efektywna długość pomiarowa ML(1) | 23,5 mm |
| Efektywna długość pomiarowa ML(2) | 13 mm |
| Średnica trzonu (DS) | 4,5 mm |
| Średnica mocowania DS(1) | 5 mm |
| Średnica trzonu DS(2) | 2,8 mm |
| Materiał trzonu | Ceramika / Stal |
| Materiał końcówki | Rubin |
| Kod produktu | DM_B-M4-L50-D6 |
