Opis produktu
Właściwości i zastosowanie:

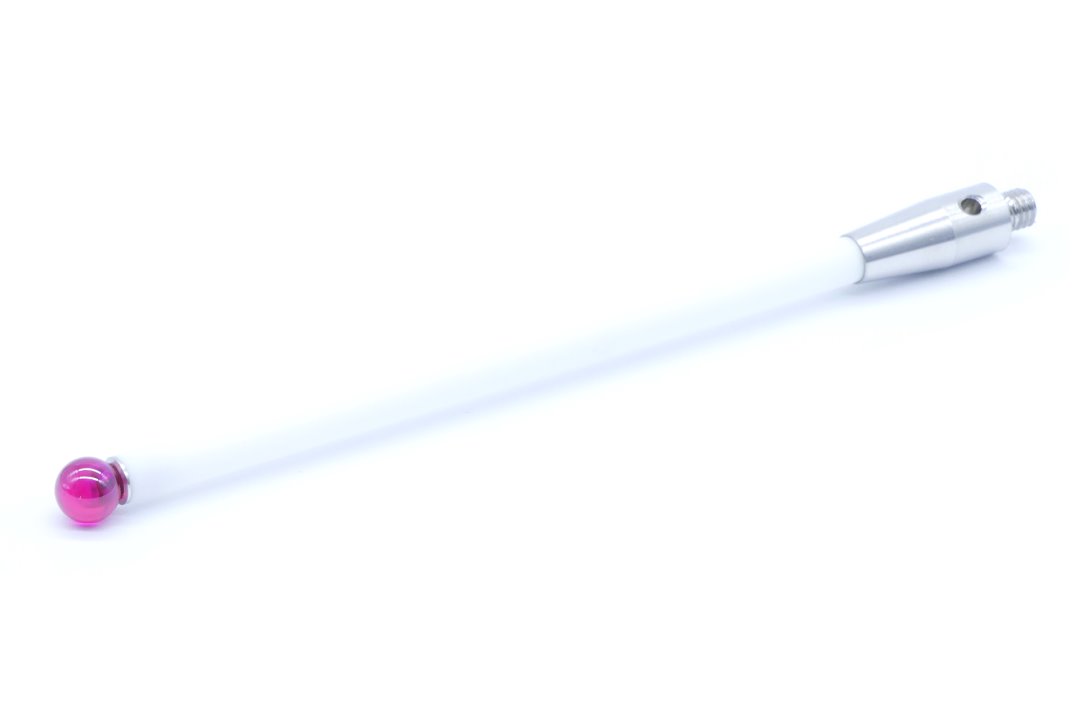

- Trzpień pomiarowy ceramiczny przeznaczony do precyzyjnych pomiarów w metrologii przemysłowej.

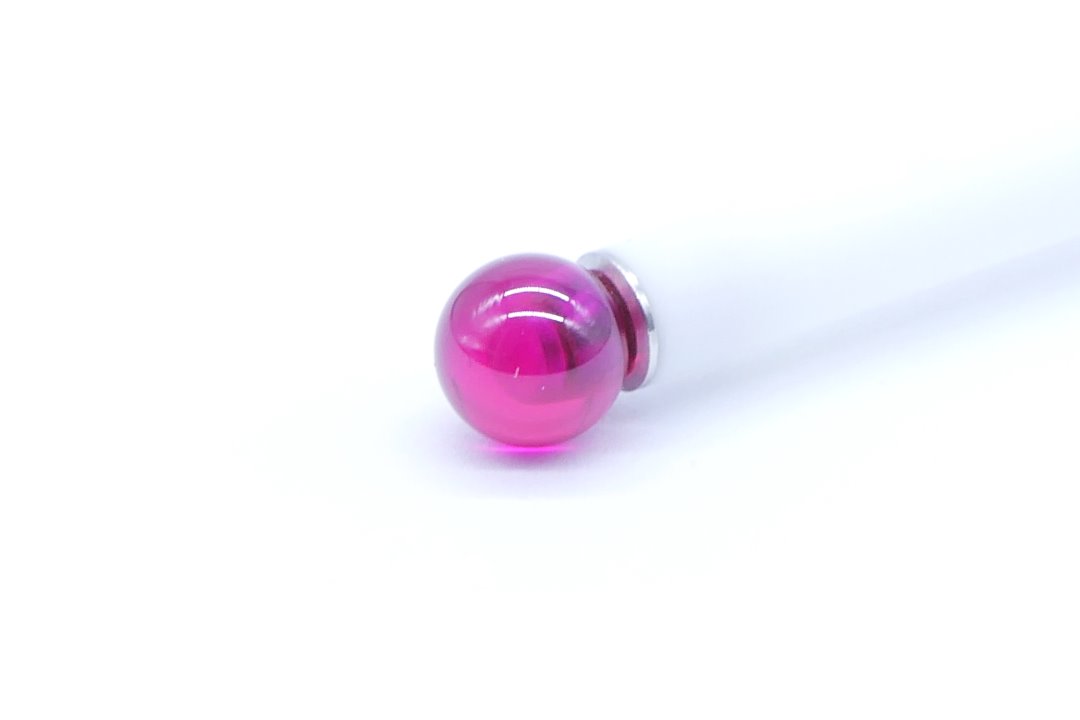

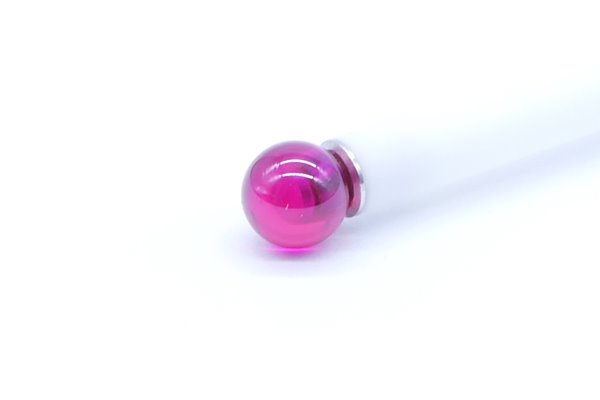

- Wyposażony w kulkę pomiarową z syntetycznego rubinu klasy G5 o bardzo wysokiej dokładności kulistości (ok. 0,13 µm), zapewniającą maksymalną precyzję i powtarzalność pomiarów.
- Ceramiczny trzpień gwarantuje niską masę, wysoką sztywność oraz minimalne ugięcia nawet przy większej długości, co przekłada się na stabilność pracy sondy.
- Wysoka odporność na zmiany temperatury – ceramika zachowuje stabilność wymiarową, co ma kluczowe znaczenie w środowisku produkcyjnym.

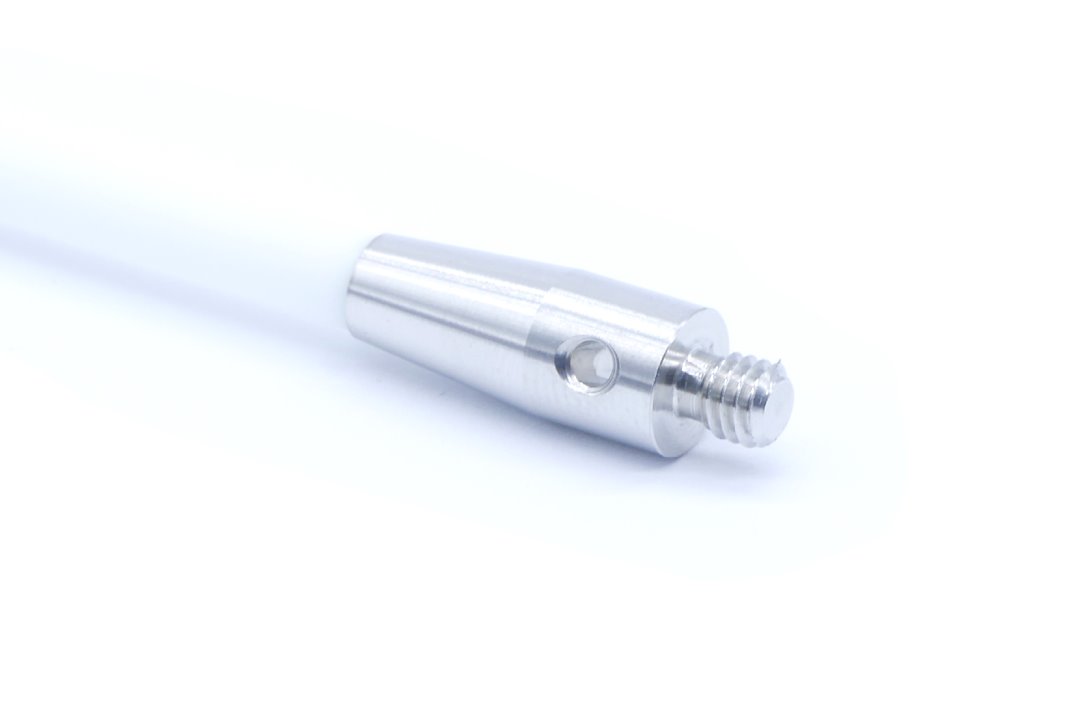

- Precyzyjnie wykonany gwint M4 umożliwia pewne i stabilne mocowanie w sondzie pomiarowej.
- Kompatybilny z sondami Renishaw (OMP40-2, OLP40, OMP60, RMP40, RLP40, LP2, RMP60, OMP400, OMP600, RMP400, RMP600) oraz innymi sondami z gwintem M4.
- Doskonała wysokiej jakości alternatywa dla trzpienia Renishaw A-5000-3712.
- Idealny do zastosowań w kontroli jakości, na maszynach CMM oraz wszędzie tam, gdzie liczy się dokładność, trwałość i niezawodność pomiarów.
- Kulka osadzona mechanicznie (nie klejona), co zapewnia idealne osiowanie oraz trwałość połączenia, eliminując błędy pomiarowe typowe dla tanich zamienników.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Typ trzpienia | Prosty |
| Gwint | M4 |
| Średnica kulki (a) | 6 mm |
| Długość trzpienia (b) | 100 mm |
| Średnica trzpienia (c) | 4,5 mm |
| Efektywna długość robocza (d) | 88,5 mm |
| Materiał trzonu | Ceramika |
| Materiał końcówki | Rubin |
| Kod produktu | DM_R-M4-L100-D6 |
