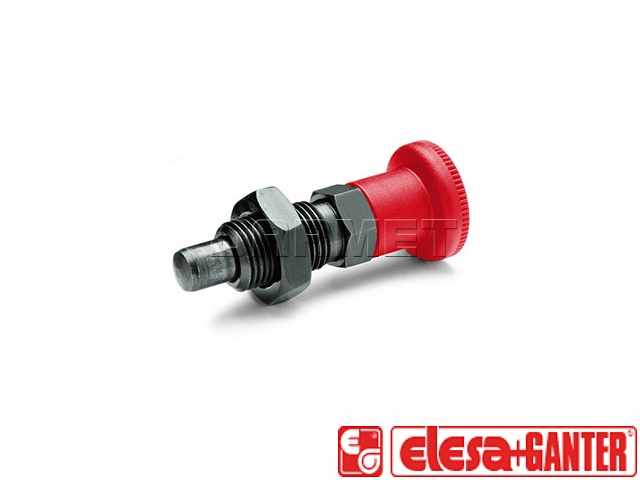

Opis produktu
Właściwości i zastosowanie:
- Materiał: stal
- Powierzchnia oksydowana na czarno
- Trzpień hartowany
- Gałka z technopolimeru na bazie poliamidu (PA), czerwona
- Z przeciwnakrętką, bez blokady
- Wbudowana gałka blokująca mechanizm blokuje trzpień po jego odciągnieciu
Tabela dostępnych rozmiarów i modeli:
 |
|||||||||||
| Oznaczenie | d1 Trzpień -0.02/-0.05 Otwór H7 | l1 | d2 | d3 | k | l2 | l3 | l4 | A/F | Nacisk sprężyny początkowy [N] | Nacisk sprężyny końcowy [N] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 817-4-4-BK-RT | 4 | 4 | M 8 x 1 | 16 | 14 | 35 | 16 | 5 | 10 | 4.5 | 12 |
| GN 817-4-6-BK-RT | 4 | 6 | M 8 x 1 | 16 | 14 | 35 | 16 | 5 | 10 | 4 | 12.5 |
| GN 817-5-5-BK-RT | 5 | 5 | M 10 x 1 | 19 | 16 | 40 | 18 | 6 | 12 | 5 | 15 |
| GN 817-5-8-BK-RT | 5 | 8 | M 10 x 1 | 19 | 16 | 40 | 18 | 6 | 12 | 5 | 18 |
| GN 817-6-6-BK-RT | 6 | 6 | M 12 x 1.5 | 23 | 20 | 48 | 22 | 6 | 14 | 6.5 | 19 |
| GN 817-6-9-BK-RT | 6 | 9 | M 12 x 1.5 | 23 | 20 | 48 | 22 | 6 | 14 | 6 | 25 |
| GN 817-8-8-BK-RT | 8 | 8 | M 16 x 1.5 | 28 | 24 | 58 | 26 | 8 | 17 | 8.5 | 26 |
| GN 817-8-12-BK-RT | 8 | 12 | M 16 x 1.5 | 28 | 24 | 58 | 26 | 8 | 17 | 8.5 | 28 |
| GN 817-10-12-BK-RT | 10 | 12 | M 16 x 1.5 | 28 | 24 | 58 | 26 | 8 | 17 | 9.5 | 38 |
| GN 817-12-15-BK-RT | 12 | 15 | M 20 x 1.5 | 33 | 28.5 | 71.5 | 33 | 10 | 22 | 11.5 | 40 |
| GN 817-16-20-BK-RT | 16 | 20 | M 24 x 2 | 33 | 28.5 | 78.5 | 38 | 12 | 27 | 13 | 54 |
Dostępności są informacyjne na podstawie danych z firmy ELESA+Ganter i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
