Opis produktu
Właściwości i zastosowanie:

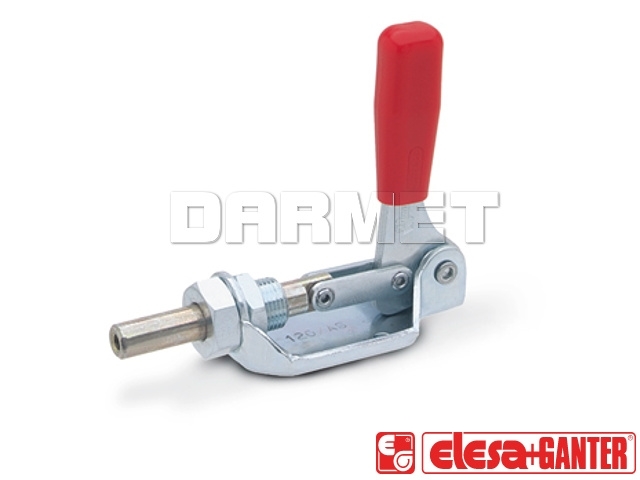

- Napinacz suwakowy pchający
- Korpus i elementy gięte: stal hartowana C10, cynkowana na niebiesko
- Popychacz: stal hartowana
- Panewka prowadząca: mosiądz ocynkowany na niebiesko
- Rączka pokryta czerwonym, olejoodpornym tworzywem
- Wszelkie części ruchome specjalnie przesmarowane
➕ Napinacze suwakowe
W przypadku tych napinaczy ruch wahadłowy dźwigni jest przekształcany na ruch osiowy, powodując pchanie lub ciągnięcie popychacza.
Dane techniczne:
| Parametr | Watrość | Jedn. |  |
|---|---|---|---|
| a | 17 | mm | |
| b | 48 | mm | |
| d1 | 12 | mm | |
| d2 | M6 | ||
| d3 | 5.5 | mm | |
| d4 | 4.3 | mm | |
| h1 ≈ | 111 | mm | |
| h2 | 31 | mm | |
| l1 ≈ | 130 | mm | |
| l2 ≈ | 121 | mm | |
| l3 ≈ | 40 | mm | |
| l4 ≈ | 30 | mm | |
| m1 | 34 | mm | |
| m2 | 30 | mm | |
| m3 | 17 | mm | |
| s | 24 | mm | |
| t | 12 | mm | |
| Skok | 1206 | mm | |
|
Siła przytrzymania |
3600 | N | |
| Waga | 330 | g |
Dostępności są informacyjne na podstawie danych z firmy ELESA+GANTER i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
