Opis produktu
Właściwości i zastosowanie:

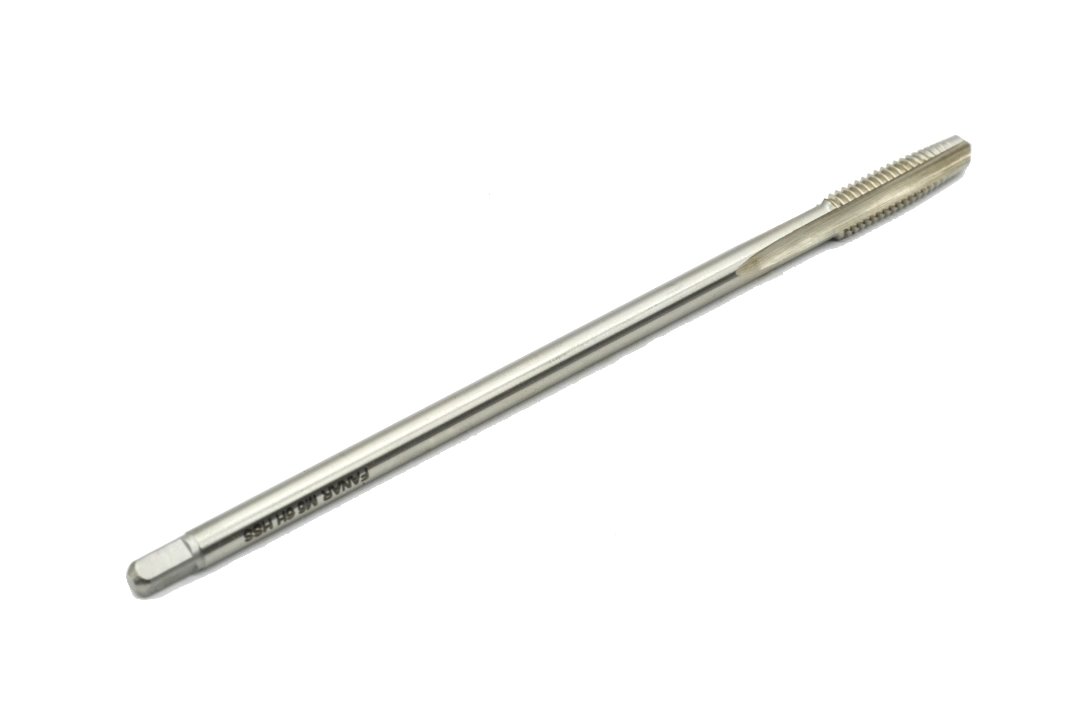

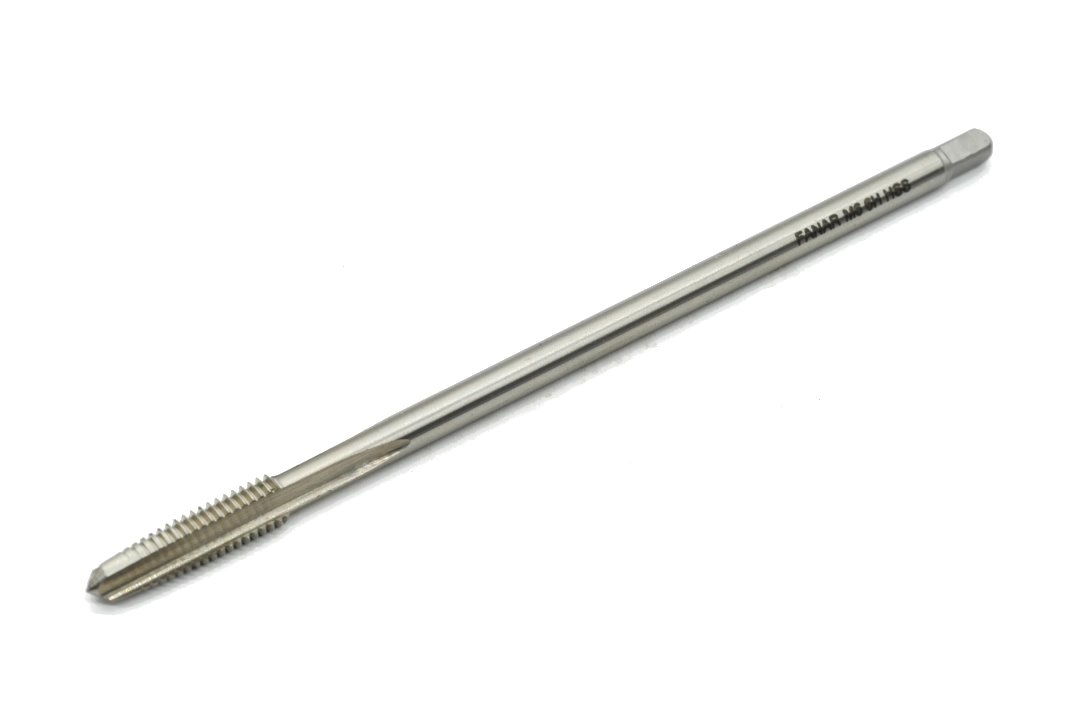

- Długi gwintownik maszynowy FANAR NGMf M4 do wykonywania zwykłych gwintów metrycznych.
- Gwint M4x0,7 o skoku 0,7 mm.
- Przeznaczony przede wszystkim do gwintowania nakrętek oraz wykonywania gwintów w głębokich otworach przelotowych.
- Posiada proste rowki wiórowe oraz długi nakrój około 12P.
- Długi nakrój rozkłada obciążenie na większą liczbę ostrzy, zapewniając stabilną pracę podczas gwintowania przelotowego.
- Wykonany ze stali szybkotnącej HSS.
- Tolerancja wykonywanego gwintu ISO2 (6H).
- Gwint metryczny zgodny z ISO DIN-13.
- Narzędzie nie posiada dodatkowej powłoki.
Obrabiane materiały:
- stale konstrukcyjne i węglowe
- stale automatowe
- staliwa
- żeliwo
- metale nieżelazne
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Kierunek | prawy |
| Typ gwintu | metryczny zwykły |
| Rozmiar | M4 |
| P | 0,7 mm |
| Tolerancja średnicy podziałowej | ISO2 (6H) |
| Nakrój | ok. 12P |
| Rowki wiórowe | proste |
| l1 | 90 mm |
| l2 | 14 mm |
| ⌀d2 | 2,8 mm |
| a | 2,24 mm |
| Otwór pod gwint | 3,3 mm |
| Materiał | HSS |
| Powłoka | brak |
| Typ | NGMf - gwintownik maszynowy do nakrętek |
| Norma gwintu | ISO DIN-13 |
| Typ otworu | przelotowy |
| Kod produktu | F1-151001-0040 |
