Opis produktu
Właściwości i zastosowanie:

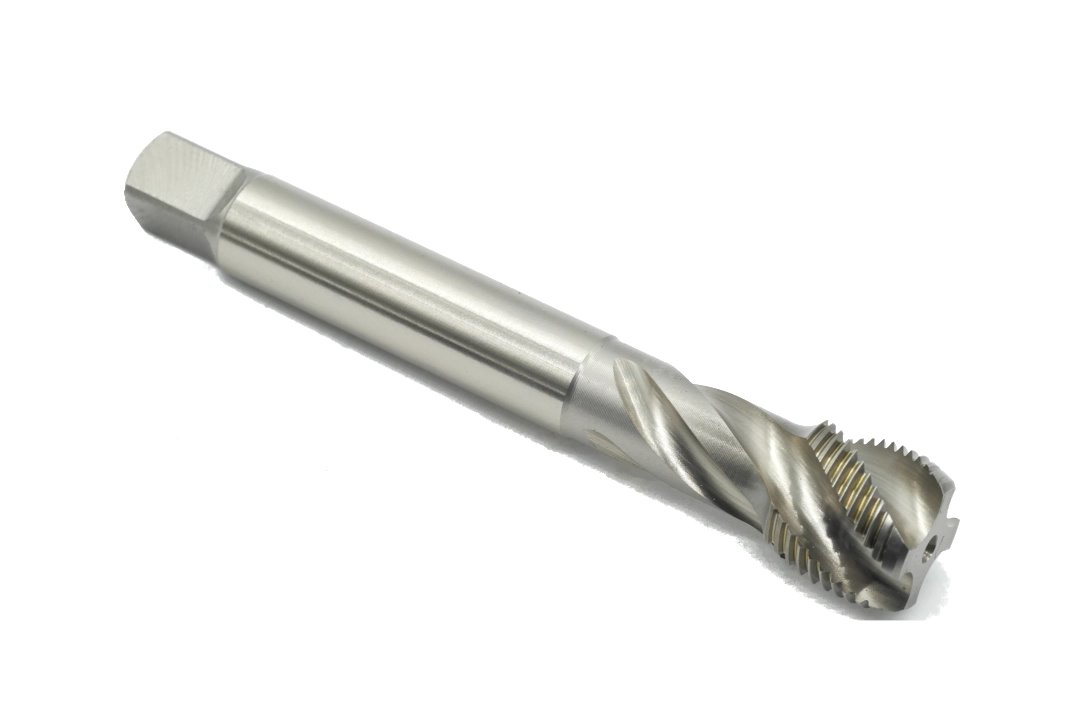

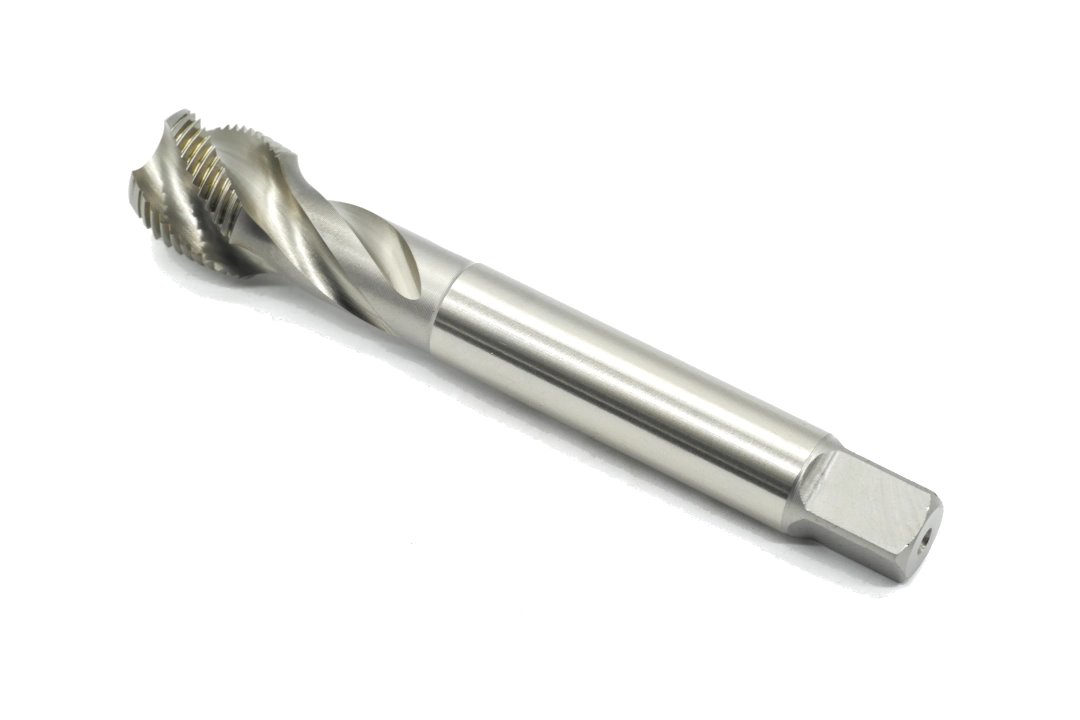

- Gwintownik maszynowy FANAR G3/8" do wykonywania rurowych gwintów walcowych G.
- Gwint G3/8" zgodny z systemem DIN-ISO 228.
- Specjalne wykonanie INOX przeznaczone do obróbki stali nierdzewnych i kwasoodpornych.
- Przeznaczony do wykonywania gwintów w otworach nieprzelotowych.
- Posiada śrubowe rowki wiórowe R40, które odprowadzają wióry w kierunku chwytu narzędzia.
- Nakrój typu C / 2-3P umożliwia wykonywanie gwintu blisko dna otworu.
- Wykonany z kobaltowej stali szybkotnącej HSSE.
- Wykonanie zgodne z normą DIN 5156-C.
Obrabiane materiały:
- stale nierdzewne
- stale kwasoodporne
- stale wysokostopowe
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Kierunek | prawy |
| Typ gwintu | rurowy walcowy G (BSPP) |
| Rozmiar | G3/8" |
| Średnica nominalna gwintu | 16,662 mm |
| Liczba zwojów na cal | 19 TPI |
| P | 1,337 mm |
| Nakrój | C / 2-3P |
| Rowki wiórowe | śrubowe R40 |
| l1 | 100 mm |
| l2 | 22 mm |
| l2 R40 | 15 mm |
| ⌀d2 | 12 mm |
| a | 9 mm |
| Otwór pod gwint | 15,25 mm |
| Materiał | HSSE |
| Powłoka | brak |
| Norma wykonania | DIN 5156-C |
| Norma gwintu | DIN-ISO 228 |
| Typ otworu | nieprzelotowy |
| Wykonanie | INOX |
| Kod produktu | D2-511801-3129 |
