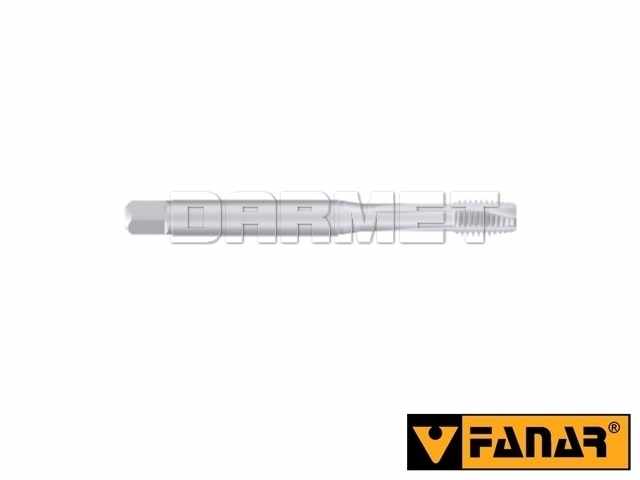

Opis produktu
Właściwości i zastosowanie:
- Materiał: HSS-E PM - stal szybkotnąca proszkowa kobaltowa
- Zastosowanie: Szczególnie do gwintowania synchronicznego na obrabiarkach CNC z oprawką "soft-synchro" szerokiej gamy materiałów
- Typ otworu: przelotowy
- Tolerancja: ISO-2 6H
- Nakrój: prosty, skośna powierzchnia natarcia, z długością nakroju 4 zwojów i kątem 8° (B / 4-5P)
Dane techniczne:
| Parametr | Wartość |
|---|---|
| M (d1) | 10 mm |
| P | 1,5 mm |
| l1 | 100 mm |
| l2 | 15 mm |
| l3 | 39 mm |
| d2 | 10 mm |
| chwyt (a): kwadrat | 8,0 mm |
| otwór pod gwint | 8,5 mm |
Czy wiesz, że ...?
W historii technologii Joseph Whitworth jest prawdopodobnie najbardziej znany ze standaryzacji gwintów śrub i dokładnego wykonania. To właśnie on wynalazł gwint rurowy. Jest on uważany za ojca nowoczesnego standardu gwintu i dlatego jest jedną z głównych postaci w historii gwintu. Zebrał i porównał śruby z jak największej liczby warsztatów w całej Anglii, a w 1841 roku opracował swój pierwszy projekt standardu, który określał użycie stałego kąta (55 stopni) między bokami gwintu średnicę zewnętrzną i rdzeniową, skok i kąt pochylenia linii śrubowej, torując tym samym drogę dla wielu następców. Gwint Whitwortha pozostał standardem w inżynierii do 1948 roku.
W historii technologii Joseph Whitworth jest prawdopodobnie najbardziej znany ze standaryzacji gwintów śrub i dokładnego wykonania. To właśnie on wynalazł gwint rurowy. Jest on uważany za ojca nowoczesnego standardu gwintu i dlatego jest jedną z głównych postaci w historii gwintu. Zebrał i porównał śruby z jak największej liczby warsztatów w całej Anglii, a w 1841 roku opracował swój pierwszy projekt standardu, który określał użycie stałego kąta (55 stopni) między bokami gwintu średnicę zewnętrzną i rdzeniową, skok i kąt pochylenia linii śrubowej, torując tym samym drogę dla wielu następców. Gwint Whitwortha pozostał standardem w inżynierii do 1948 roku.
Dostępności są informacyjne na podstawie danych z firmy FANAR i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
