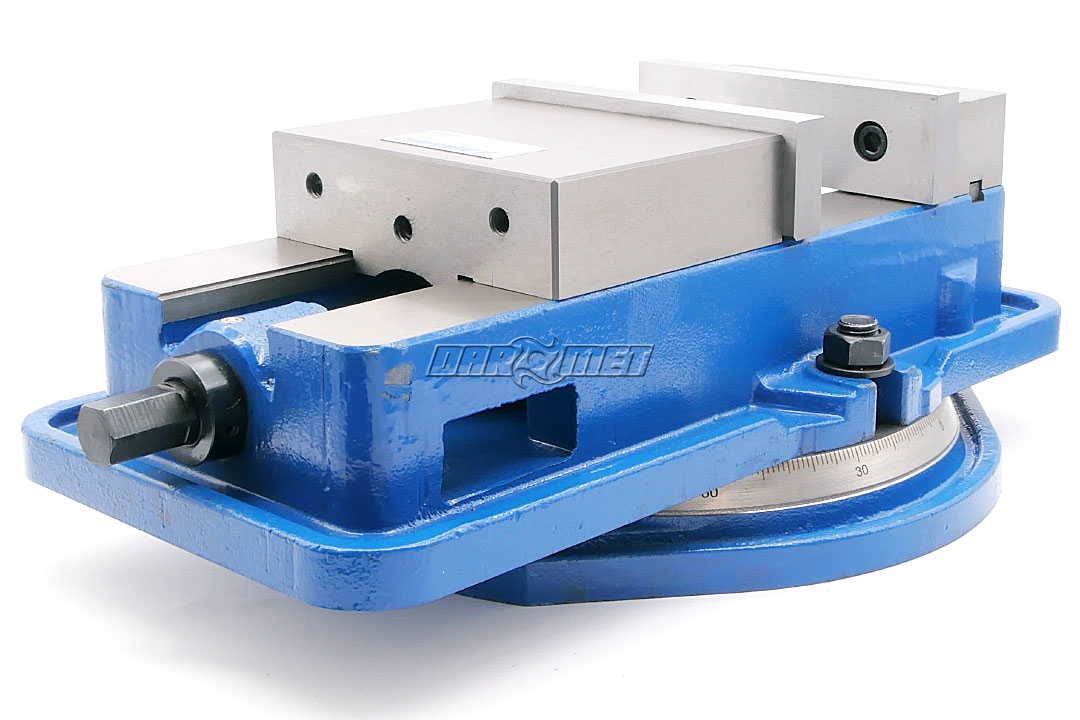

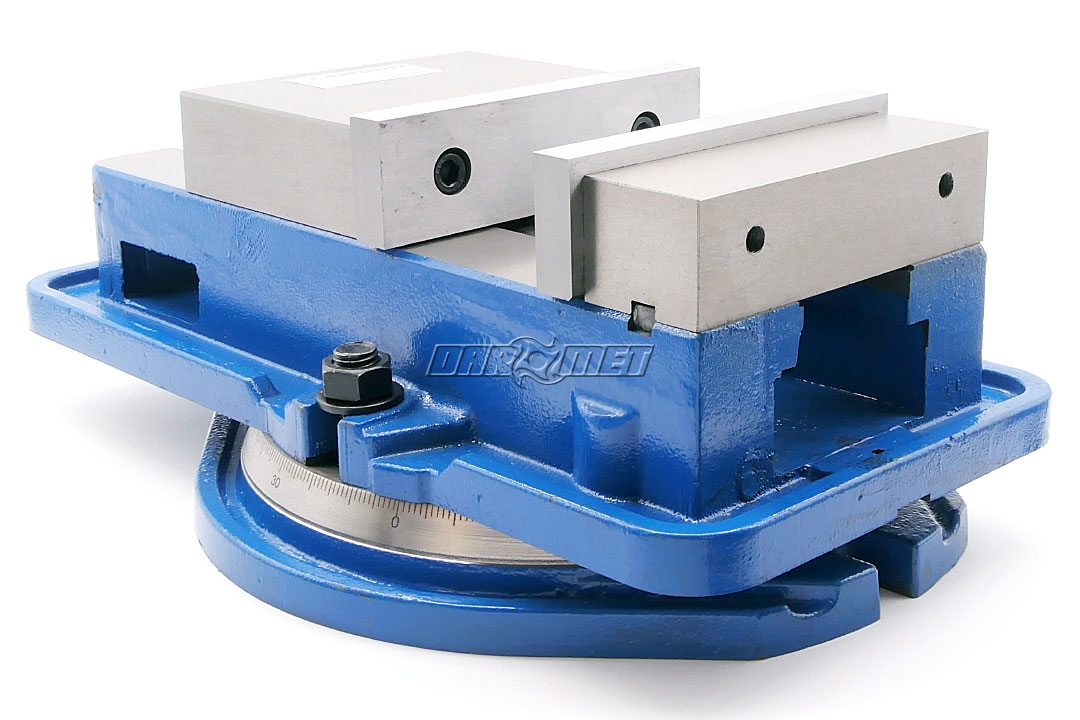

Opis produktu
Właściwości i zastosowanie:
- Podstawa wykonana z żeliwa o wysokiej trwałości, ruchoma i nieruchoma szczęka stalowa, hartowana

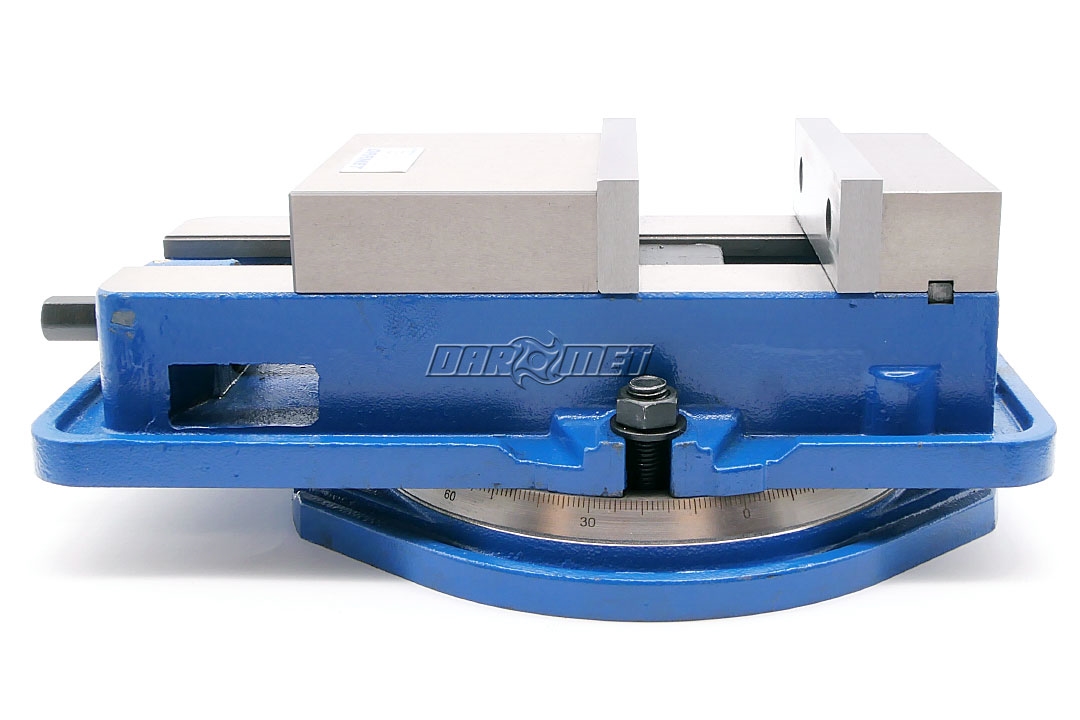

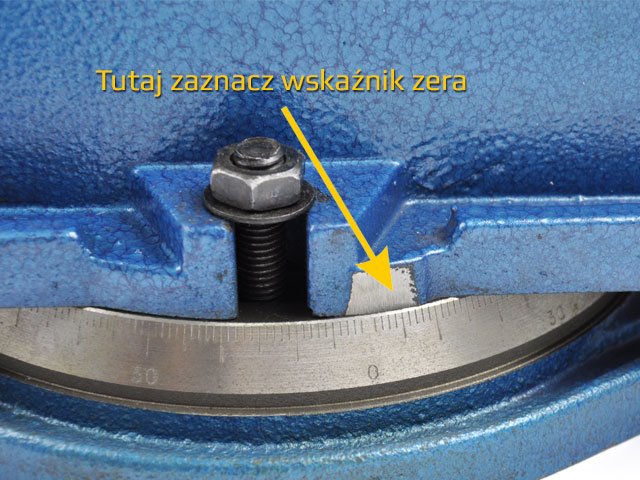

- Imadło wyposażone w obrotnicę z podziałką 360° co 1°

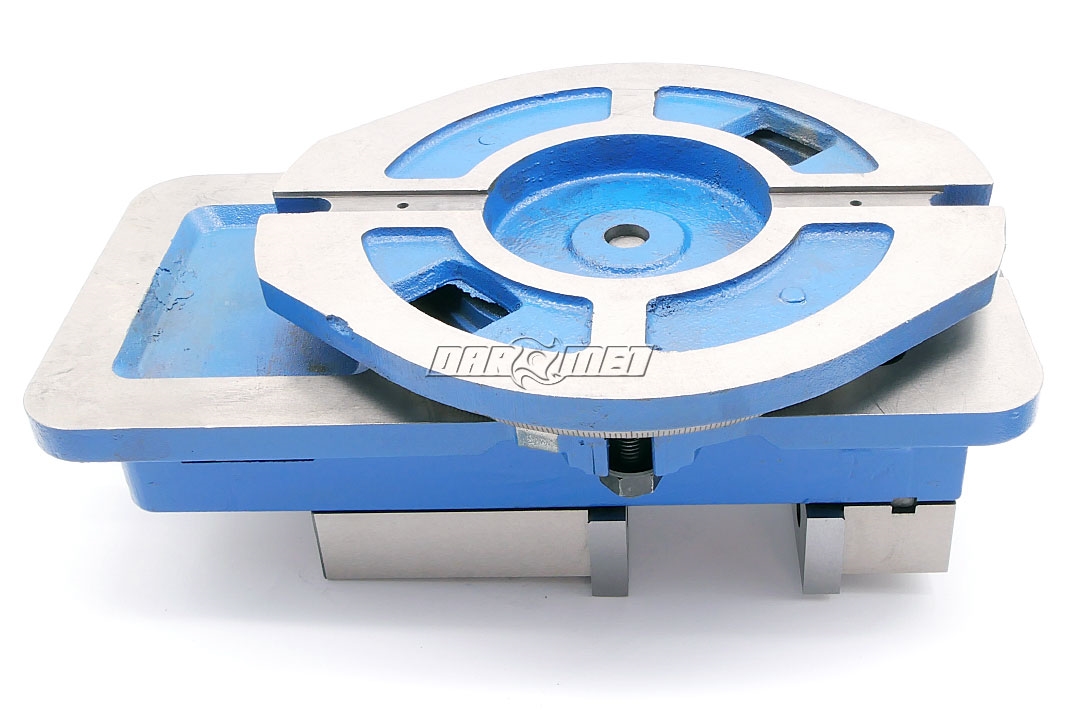

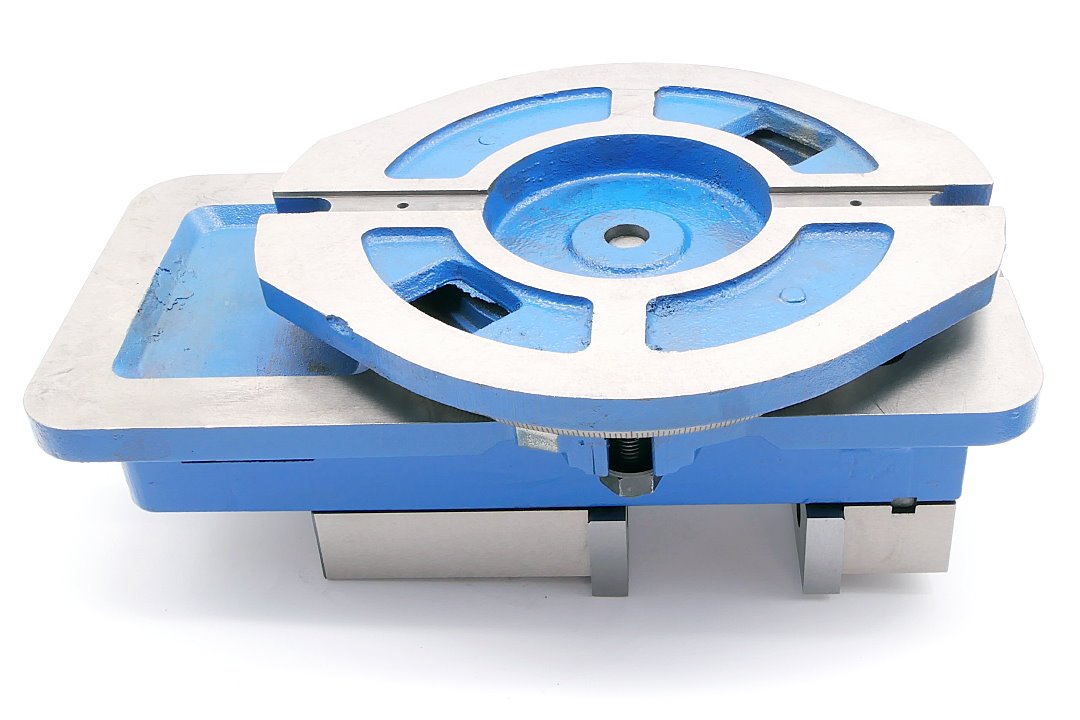

- Możliwy demontaż podstawy obrotowej
- Do zamocowania imadła na stole obróbczym można użyć uniwersalnego zestawu elementów mocujących
- Przy wymianie wkładek szczękowych należy wykonać obróbkę mechaniczną ich powierzchni roboczych połączonych z imadłem w celu uzyskania podanych w dokumentacji technicznej parametrów dokładności
- Wkładki szczękowe przestawne, mogą być ustawiane po obu stronach szczęk
- Stosowane jest podczas pracy na frezarkach, roztaczarkach, obrabiarkach ze sterowaniem numerycznym
- W celu zamocowania przedmiotu obrabianego powyżej korpusu imadła zastosuj podkładki równoległe zbliżone długością do szerokości wkładek szczękowych
- Precyzyjnego ustalenia pozycji imadła na stole z rowkami T-eowymi dokonuje się przy pomocy szlifowanych wpustów

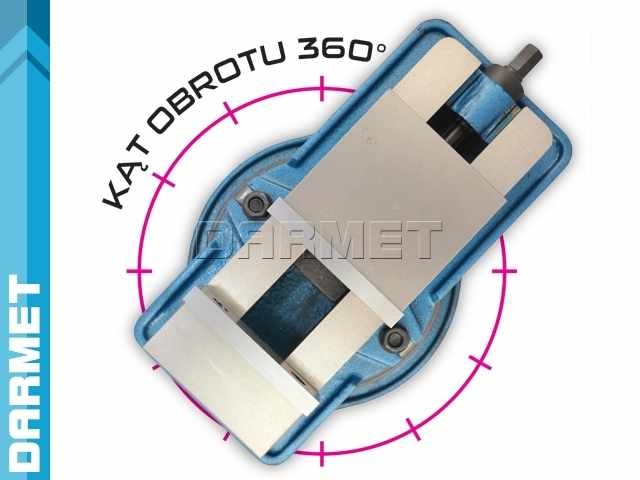

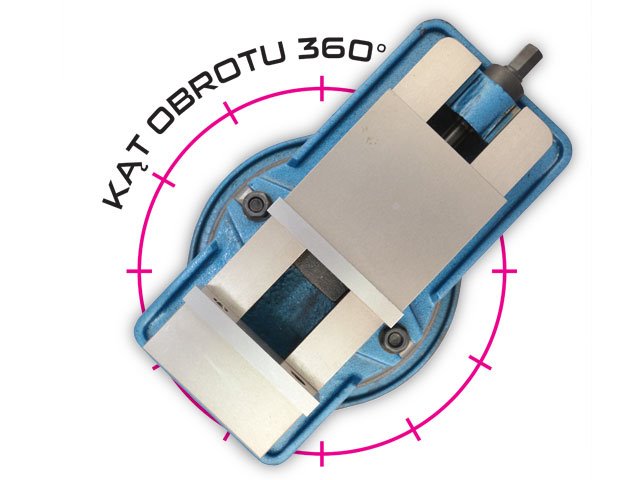

Prezentacja imadła 360 stopni
Dane techniczne:
| Parametr | Wartość |
|---|---|
| S | 160 mm |
| amax | 140 mm |
| h | 46 mm |
| H1 | 73 mm |
| H2 | 35 mm |
| H | 158 mm |
| A | 226 mm |
| L1 | 388 mm |
| L2 | 166 mm |
| L | 450 mm |
| D | 18 mm |
| Waga | 36 kg |
Możliwe sposoby montażu wkładek szczękowych:
Czy wiesz, że ...?
Pierwsze żeliwne imadło zostało stworzone w Anglii w 1830 roku. Łatwo było uformować płynne żelazo w dowolnej formie. Podczas odlewania w korpusie często pojawiały się puste przestrzenie lub kieszenie powietrzne. W rezultacie konstrukcja była krucha i porowata i wskutek tego imadła często pękały pod wpływem naprężeń.
Pierwsze żeliwne imadło zostało stworzone w Anglii w 1830 roku. Łatwo było uformować płynne żelazo w dowolnej formie. Podczas odlewania w korpusie często pojawiały się puste przestrzenie lub kieszenie powietrzne. W rezultacie konstrukcja była krucha i porowata i wskutek tego imadła często pękały pod wpływem naprężeń.
