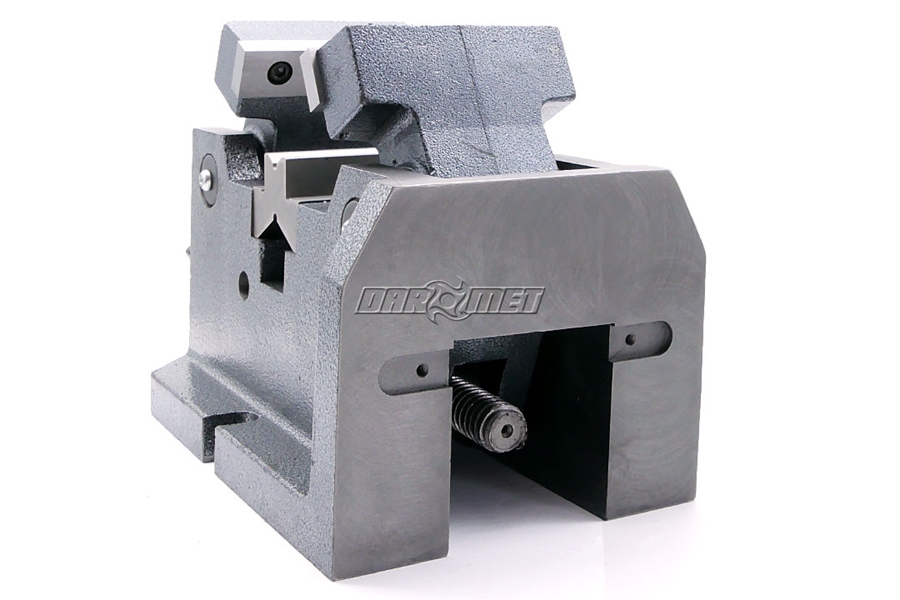

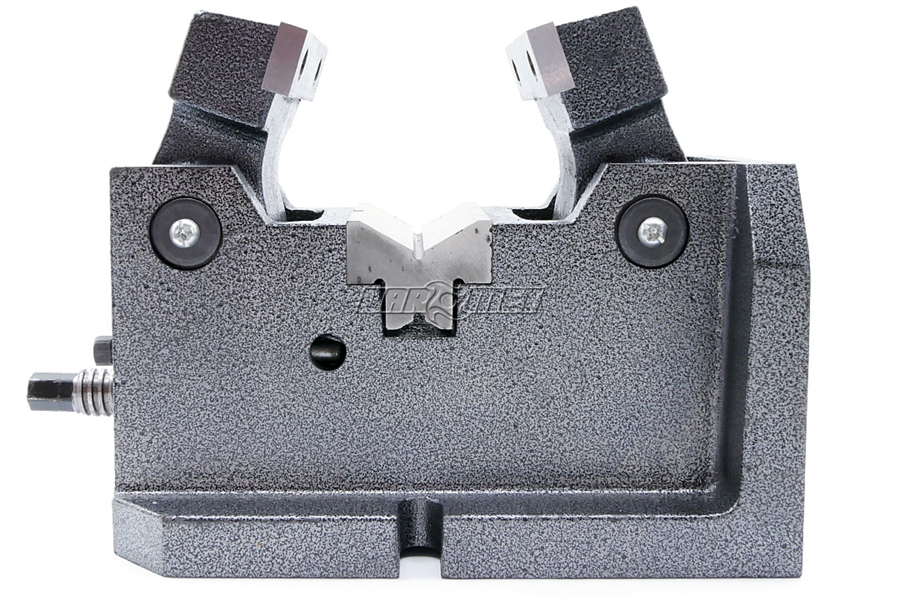

Imadło maszynowe pryzmowe do wałków 100 mm - FQV 100/10-80

Cena brutto:863,46pln

Cena netto: 702,00 zł

Zapytaj o produkt

Dostępność: Dostępny

Producent: DARMET
Koszt wysyłki:
  • Kurier gratis (od 400 zł) 0,00 zł brutto
  • Kurier (do 31 kg) 22,50 zł brutto
  • Kurier pobranie (do 31 kg) 25,80 zł brutto
  • Odbiór osobisty 0,00 zł brutto
Korpusżeliwny
Szerokość szczęki100 mm
Typ imadłado rur
ModelFQV

Opis produktu

Właściwości i zastosowanie:

  • Imadło maszynowe do rur i wałków o średnicy od 10 do 80 mm.

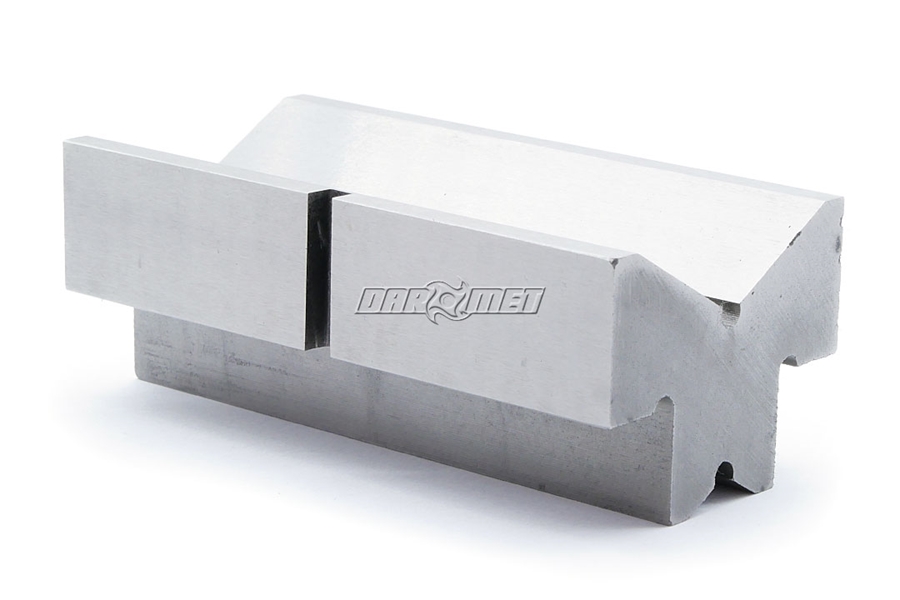

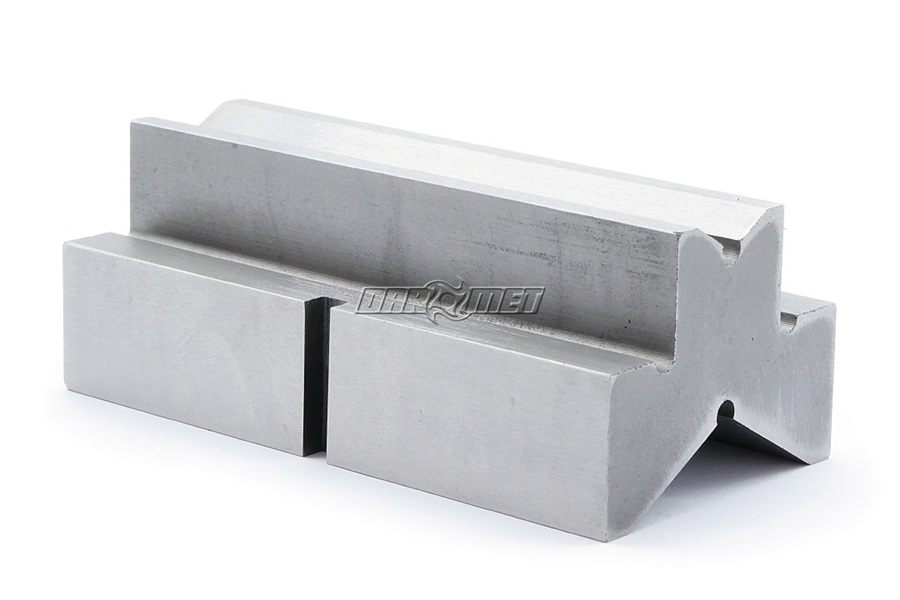

  • W zależności od średnicy wałka pryzmę dwustronną ustawia się jedną lub drugą stroną w celu podparcia przedmiotu.

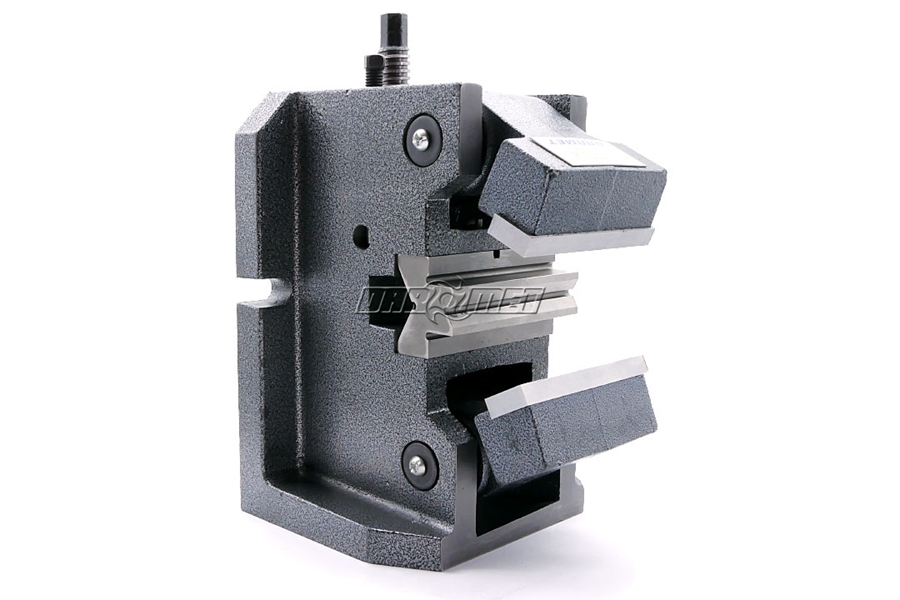

  • Imadło może pracować w pozycji pionowej lub poziomej.
  • Ustawiak osadzony na trzpieniu służy do ustalenia położenia wałka w imadle odpowiednio do wymaganego wymiaru wzdłużnego
  • Równoległość i prostopadłość powierzchni roboczych: 0,01 - 0,03 mm

Parametry dokładności:

  • Dokładność przylegania szczęk ruchomych do powierzchni cylindra wzorcowego ustawionego na pryzmie imadła - 0,01 mm
  • Równoległość cylindra wzorcowego zaciśniętego w imadle względem podstawowej powierzchni podporowej - 0,03/100 mm
  • Równoległość linii przecięcia powierzchni roboczych szczęk ruchomych względem podstawowej powierzchni podporowej - 0,03/100 mm
  • Prostopadłość podstawowych powierzchni podporowych między sobą 0,05 mm

Imadło do rur i wałków

Dane techniczne:

Parametr Wartość
Szerokość szczęk 100 mm
Minimalna średnica zacisku Ø10 mm
Maksymalna średnica zacisku Ø80 mm
Szerokość rowka wpustowego 14 mm
Waga 21 kg
Wymiary 296 x 163 x 155 mm



W skład kompletu wchodzą:

Imadło 1 szt.
Korba 1 szt.
Zderzak 1 szt.
Wpusty ustalające 2 szt.



Czy wiesz, że ...?
Pierwsze żeliwne imadło zostało stworzone w Anglii w 1830 roku. Łatwo było uformować płynne żelazo w dowolnej formie. Podczas odlewania w korpusie często pojawiały się puste przestrzenie lub kieszenie powietrzne. W rezultacie konstrukcja była krucha i porowata i wskutek tego imadła często pękały pod wpływem naprężeń.
