Opis produktu
Właściwości i zastosowanie:
- Typ B kulisty, cylindryczny, z otworem na środku, z obu stron
- Stal hartowana
- Powierzchnia oksydowana na czarno

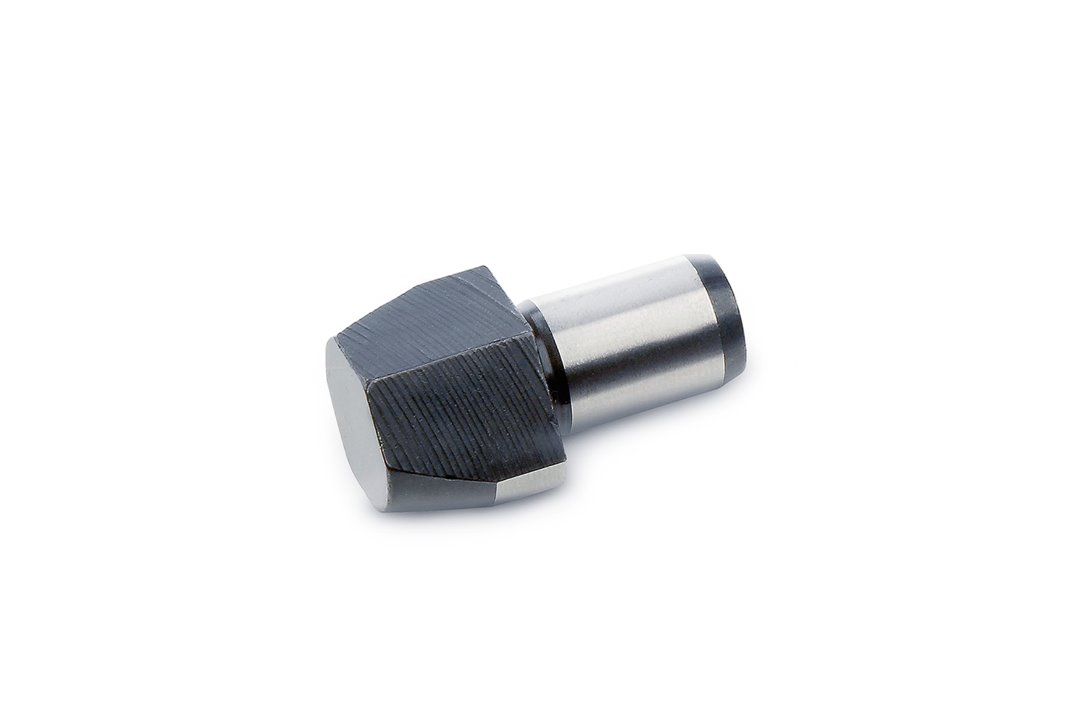

- Kołki pozycjonujące DIN 6321 umożliwiają pozycjonowanie wewnątrz otworów, wersja C dzięki ściętym bokom umożliwia pozycjonowanie np. tylko w jednym kierunku
- Wersje A i B mogą być stosowane również jako podpory, stopki lub ograniczniki
<
Tabela dostępnych rozmiarów i modeli:
| Parametr | Wartość |
|---|---|
| Oznaczenie | DIN 6321-20-15-B |
| d1g6 | 20 mm |
| d1F7 | 20 mm |
| h1±0.1 | 15 mm |
| d2n6 | 12 mm |
| h2 | 9 mm |
| l | 18 mm |
| Waga | 0,047 kg |
Warianty:
- Typ A płaski, cylindryczny, z otworem na środku, na dole
- Typ B kulisty, cylindryczny, z otworem na środku, z obu stron
- Typ C kulisty, ścięty, z otworem na środku, z obu stron
