Opis produktu

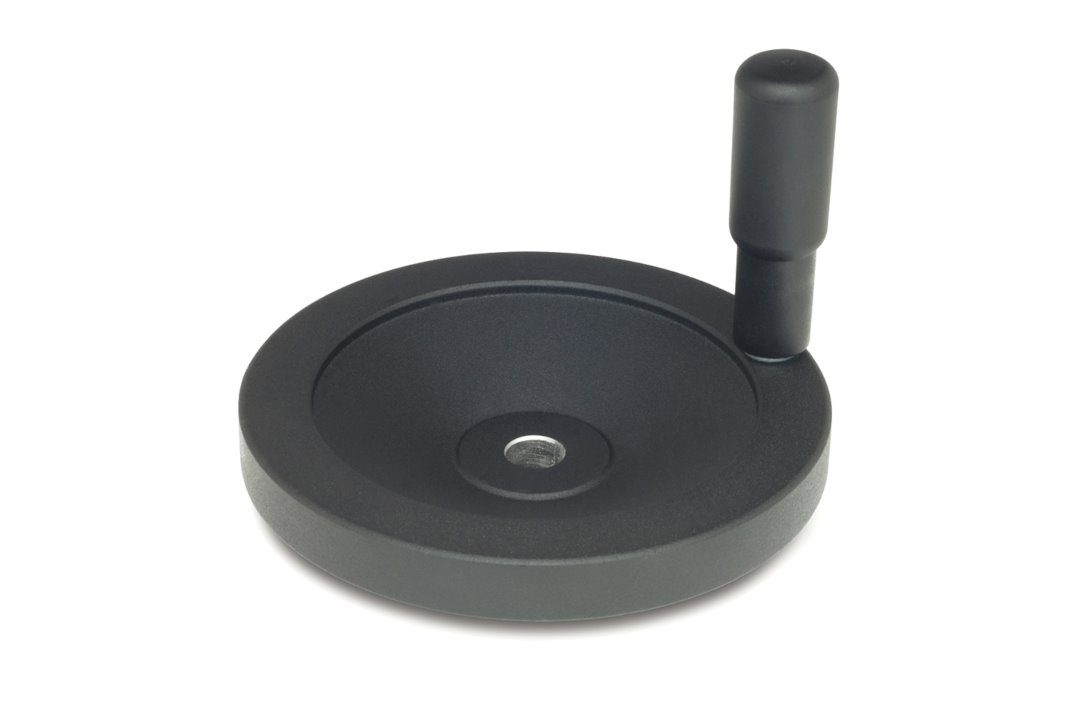

Właściwości i zastosowanie:
- Koła ręczne serii GN 323 przeznaczone są do ręcznego sterowania w urządzeniach przemysłowych, maszynach i mechanizmach wymagających precyzyjnej regulacji.
- Wykonane z wysokiej jakości aluminium, zapewniają trwałość, odporność na korozję oraz estetyczny wygląd.
- Piasta jest precyzyjnie obrabiana, a wieniec w całości toczony, co przekłada się na dokładność i płynną pracę koła.
- Cała powierzchnia została pokryta żywicą epoksydową oraz pomalowana na czarno, co skutecznie chroni przed korozją i uszkodzeniami mechanicznymi.
- Wysoka jakość wykonania gwarantuje bicie promieniowe i osiowe poniżej 0,4 mm.
- Dodatkowo, tylna część wieńca wyposażona została w ergonomiczne wgłębienia, które poprawiają chwyt i komfort obsługi.
Warianty wykonania:
- Typ A - bez rękojeści
- Typ R - z rękojeścią obrotową GN 798
Wersje otworów:
- Wersja B - otwór gładki, bez rowka wpustowego
- Wersja K - z rowkiem wpustowym P9 wg DIN 6885-1

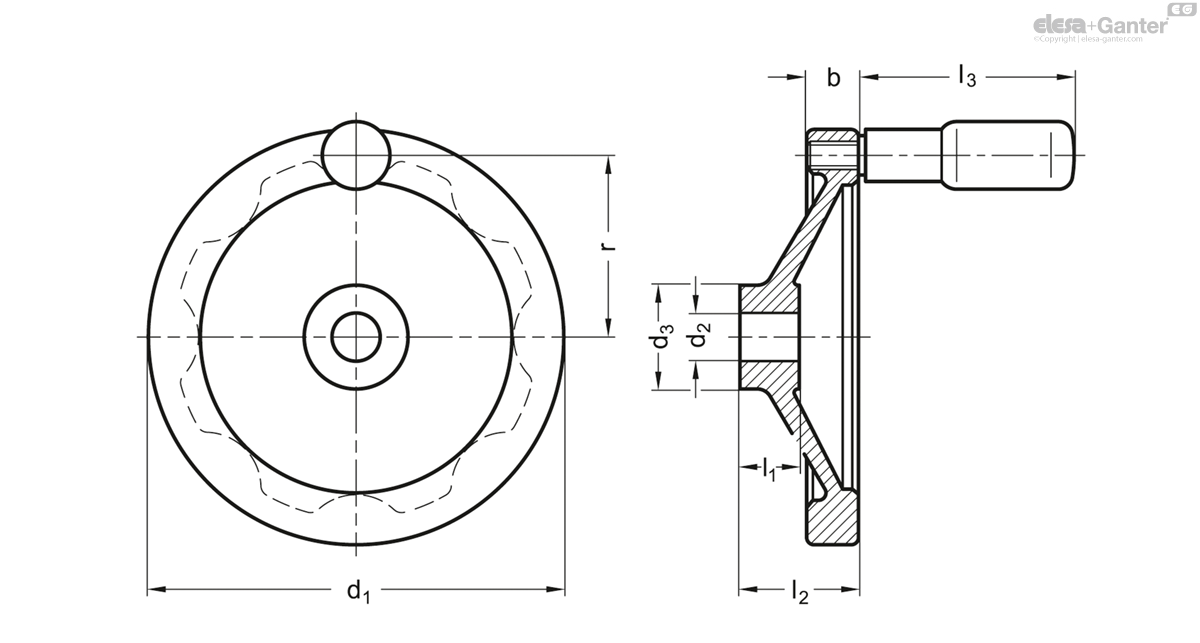

Tabela dostępnych rozmiarów i modeli:
| Symbol | d1 [mm] |
d2H7 Otwór [mm] |
b [mm] |
d3 [mm] |
l1 [mm] |
l2~ [mm] |
l3~ [mm] |
r [mm] |
Rękojeści GN 798 |
Waga |
|---|---|---|---|---|---|---|---|---|---|---|
| GN 323-80-B10-A | 80 | 10 | 13 | 26 | 16 | 26 | 44 | 33,5 | - | 133 |
| GN 323-80-B10-R | 80 | 10 | 13 | 26 | 16 | 26 | 44 | 33,5 | 16 | 155 |
| GN 323-80-B12-A | 80 | 12 | 13 | 26 | 16 | 26 | 44 | 33,5 | - | 131 |
| GN 323-80-B12-R | 80 | 12 | 13 | 26 | 16 | 26 | 44 | 33,5 | 16 | 160 |
| GN 323-100-B10-A | 100 | 10 | 14 | 28 | 17 | 30 | 58,5 | 42,5 | - | 150 |
| GN 323-100-B10-R | 100 | 10 | 14 | 28 | 17 | 30 | 58,5 | 42,5 | 18 | 210 |
| GN 323-100-B12-A | 100 | 12 | 14 | 28 | 17 | 30 | 58,5 | 42,5 | - | 214 |
| GN 323-100-B12-R | 100 | 12 | 14 | 28 | 17 | 30 | 58,5 | 42,5 | 18 | 216 |
| GN 323-125-B12-A | 125 | 12 | 15 | 31 | 18 | 33 | 61,5 | 54 | - | 316 |
| GN 323-125-B12-R | 125 | 12 | 15 | 31 | 18 | 33 | 61,5 | 54 | 22 | 380 |
| GN 323-125-B14-A | 125 | 14 | 15 | 31 | 18 | 33 | 61,5 | 54 | - | 300 |
| GN 323-125-B14-R | 125 | 14 | 15 | 31 | 18 | 33 | 61,5 | 54 | 22 | 350 |
| GN 323-140-B14-A | 140 | 14 | 16,5 | 36 | 19 | 36 | 76,5 | 61 | - | 431 |
| GN 323-140-B14-R | 140 | 14 | 16,5 | 36 | 19 | 36 | 76,5 | 61 | 24 | 438 |
| GN 323-140-B16-A | 140 | 16 | 16,5 | 36 | 19 | 36 | 76,5 | 61 | - | 427 |
| GN 323-140-B16-R | 140 | 16 | 16,5 | 36 | 19 | 36 | 76,5 | 61 | 24 | 507 |
| GN 323-160-B14-A | 160 | 14 | 18 | 36 | 20 | 39 | 76,5 | 71 | - | 570 |
| GN 323-160-B14-R | 160 | 14 | 18 | 36 | 20 | 39 | 76,5 | 71 | 24 | 660 |
| GN 323-160-B16-A | 160 | 16 | 18 | 36 | 20 | 39 | 76,5 | 71 | - | 560 |
| GN 323-160-B16-R | 160 | 16 | 18 | 36 | 20 | 39 | 76,5 | 71 | 24 | 643 |
| GN 323-200-B18-A | 200 | 18 | 20,5 | 45 | 24 | 45 | 86,5 | 89 | - | 885 |
| GN 323-200-B18-R | 200 | 18 | 20,5 | 45 | 24 | 45 | 86,5 | 89 | 25 | 1051 |
| GN 323-200-B20-A | 200 | 20 | 20,5 | 45 | 24 | 45 | 86,5 | 89 | - | 875 |
| GN 323-200-B20-R | 200 | 20 | 20,5 | 45 | 24 | 45 | 86,5 | 89 | 25 | 1021 |
| GN 323-250-B22-A | 250 | 22 | 23 | 48 | 28 | 51 | 86,5 | 113 | - | 1500 |
| GN 323-250-B22-R | 250 | 22 | 23 | 48 | 28 | 51 | 86,5 | 113 | 25 | 1671 |
| GN 323-250-B26-A | 250 | 26 | 23 | 48 | 28 | 51 | 86,5 | 113 | - | 1480 |
| GN 323-250-B26-R | 250 | 26 | 23 | 48 | 28 | 51 | 86,5 | 113 | 25 | 1536 |
Dostępności są informacyjne na podstawie danych z firmy ELESA+Ganter i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
