Opis produktu
Właściwości i zastosowanie:

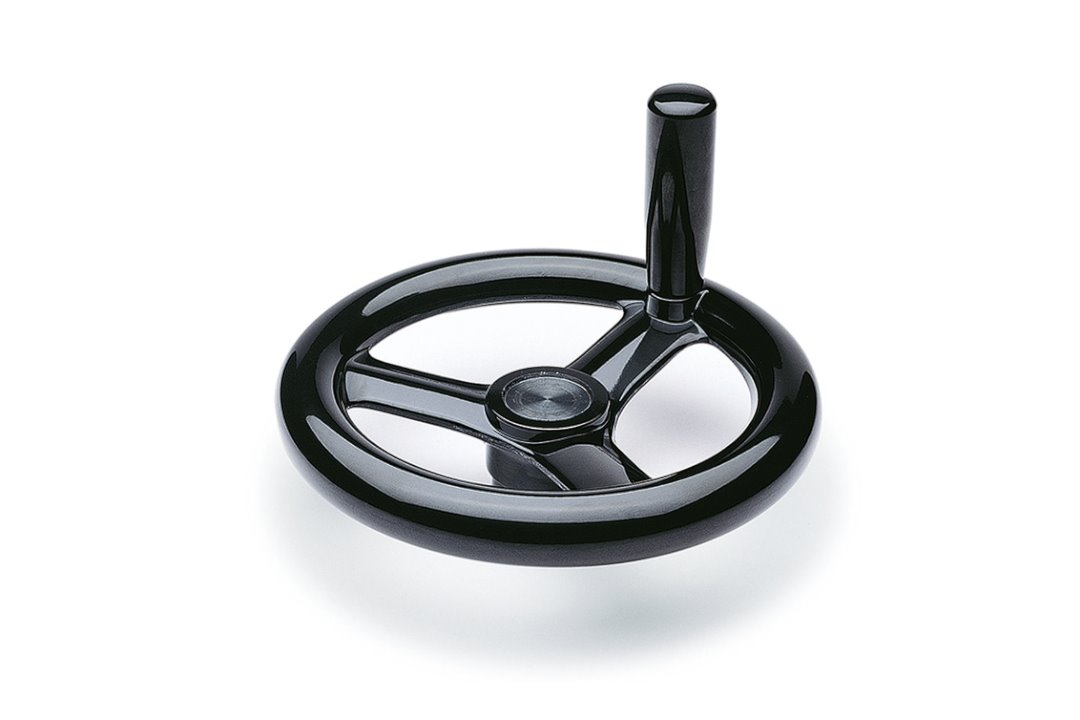

- Typ VR.FP+I z rękojeścią obrotową typ I.301+x z duroplastu, piasta nierozwiercona
- Okrągłe pokrętło z duroplastu na bazie fenolu (PF) o dużej wytrzymałości, dodatkowo wzmocniony
- Piasta stalowa oksydowana na czarno z odkrytym licem, z otworem rozwiercanym H7.
- Otwór do zamontowania pokrętła należy wykonać samemu nie przekraczając wartości opisanych jako d'(otwór bez rowka wpustowego) oraz d"(otwór z rowkiem wpustowym)
Tabela wymiarów:
| Parametr | Wartość |
|---|---|
| Oznaczenie | VR.100 FP+I |
| D | 98 mm |
| L | 40 mm |
| B | 14 mm |
| d1 | 24 mm |
| d2< | 20 mm |
| l | 36 mm |
| l2 | 12 mm |
| H | 40 mm |
| m | M 6 |
| R | 37 mm |
| d' | 16 mm |
| d" | 13 mm |
| t | 15,3 mm |
| b | 5 mm |
| Maksymalny moment skręcający | 67 Nm |
| Odporność na uderzenia | 5 J |
| Waga | 0,229 kg |
Warianty:
- Typ VR.FP-A bez rękojeści, piasta rozwiercona
- Typ VR.FP+I-A z rękojeścią obrotową typ I.301+x z duroplastu, piasta rozwiercona
- Typ VR.FP bez rękojeści, piasta nierozwiercona
- Typ VR.FP+I z rękojeścią obrotową typ I.301+x z duroplastu, piasta nierozwiercona
