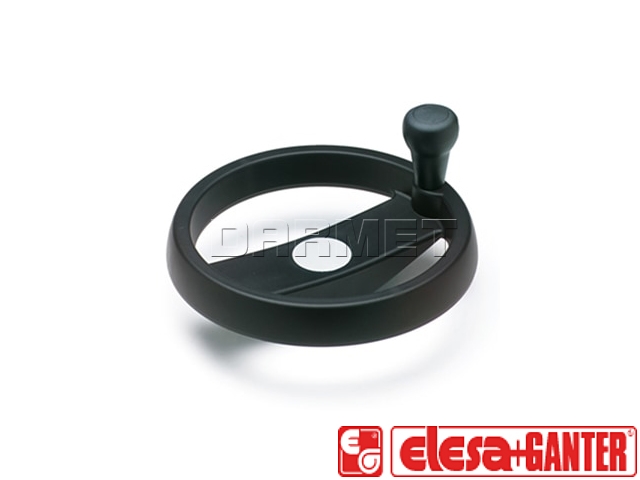

Opis produktu
Właściwości i zastosowanie:
- Wysokoudarowy technopolimer na bazie polipropylenu (PP)
- Kolor: czarny matowy
- Samoprzylepna zaślepka z anodowanego aluminium szara
- Rękojeść obrotowa z technopolimeru pokryta miękkim elastomerem

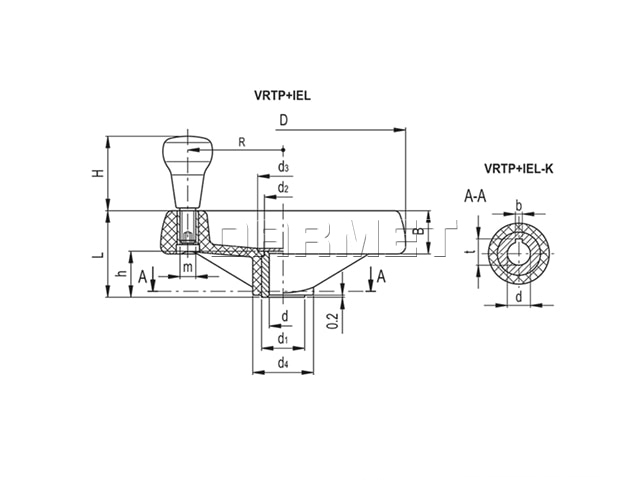

Tabela dostępnych rozmiarów i modeli:
 |
|||||||||||||||||
| KOD | Oznaczenie | D | dH7 | L | B | d1 | d2 | d3 | d4 | h | H | m | R | t | b | C# [Nm] | L# [J] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 78926-R | VRTP.250+IEL-A20 | 250 | 20 | 69 | 32 | 35 | 33 | 45 | 58 | 38 | 65 | M10 | 103 | - | - | 420 | 28 |
| 78926-R-K | VRTP.250+IEL-A20-K | 250 | 20 | 69 | 32 | 35 | 33 | 45 | 58 | 38 | 65 | M10 | 103 | 22.8 | 6 | 420 | 28 |
| 78928-R | VRTP.250+IEL-A24 | 250 | 24 | 69 | 32 | 35 | 33 | 45 | 58 | 38 | 65 | M10 | 103 | - | - | 420 | 28 |
| 78928-R-K | VRTP.250+IEL-A24-K | 250 | 24 | 69 | 32 | 35 | 33 | 45 | 58 | 38 | 65 | M10 | 103 | 27.3 | 8 | 420 | 28 |
| 78964-R | VRTP.300+IEL-A20 | 300 | 20 | 78 | 35.5 | 40 | 37 | 52 | 66 | 43 | 65 | M10 | 127 | - | - | 480 | 36 |
| 78964-R-K | VRTP.300+IEL-A20-K | 300 | 20 | 78 | 35.5 | 40 | 37 | 52 | 66 | 43 | 65 | M10 | 127 | 22.8 | 6 | 480 | 36 |
| 78966-R | VRTP.300+IEL-A26 | 300 | 26 | 78 | 35.5 | 40 | 37 | 52 | 66 | 43 | 65 | M10 | 127 | - | - | 480 | 36 |
| 78966-R-K | VRTP.300+IEL-A26-K | 300 | 26 | 78 | 35.5 | 40 | 37 | 52 | 66 | 43 | 65 | M10 | 127 | 29.3 | 8 | 480 | 36 |
| 79026-R | VRTP.375+IEL-A26 | 375 | 26 | 87 | 39 | 35 | 33 | 70 | 81 | 43 | 65 | M10 | 160 | - | - | 380 | 55 |
| 79026-R-K | VRTP.375+IEL-A26-K | 375 | 26 | 87 | 39 | 35 | 33 | 70 | 81 | 43 | 65 | M10 | 160 | 29.3 | 8 | 380 | 55 |
K: indeks na końcu kodu i oznaczenia dla wykonania z otworem z rowkiem wspustowym zgodnie z DIN 6885/1, w tolerancji P9.
