Opis produktu
Właściwości i zastosowanie:

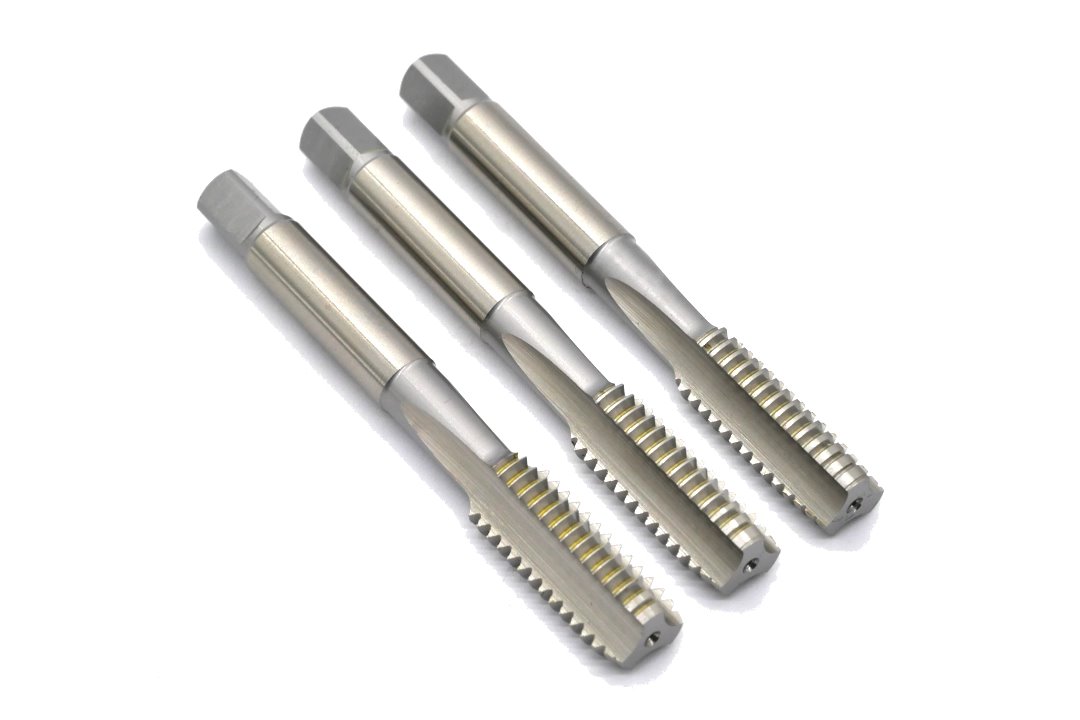

- Zestaw 3 gwintowników ręcznych 3/8-16 UNC ogólnego przeznaczenia.
- Przeznaczone do wykonywania amerykańskich gwintów zunifikowanych UNC.
- Gwint 3/8-16 UNC o liczbie 16 zwojów na cal i skoku 1,588 mm.
- Do wykonywania gwintów w otworach przelotowych i nieprzelotowych.
- Wykonane ze stali szybkotnącej HSS, charakteryzującej się wysoką odpornością na zużycie.
- Tolerancja wykonywanego gwintu 2B.
- Wykonanie zgodne z normą DIN 352/3.
- Komplet zawiera gwintownik zdzierak, pośredni oraz wykańczak.
Obrabiane materiały:
- stale i staliwa
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Kierunek | prawy |
| Typ gwintu | amerykański zunifikowany UNC |
| Rozmiar | 3/8-16 UNC |
| Średnica nominalna | 9,525 mm |
| Liczba zwojów na cal | 16 TPI |
| P | 1,588 mm |
| Tolerancja średnicy podziałowej | 2B |
| l1 | 70 mm |
| l2 | 22 mm |
| l3 | - |
| ⌀d2 | 7 mm |
| a | 5,5 mm |
| Otwór pod gwint | 8,00 mm |
| Materiał | HSS |
| Norma | DIN 352/3 |
| Liczba sztuk | 3 |
| Kod produktu | A1-230001-4129 |
