Opis produktu
Właściwości i zastosowanie:

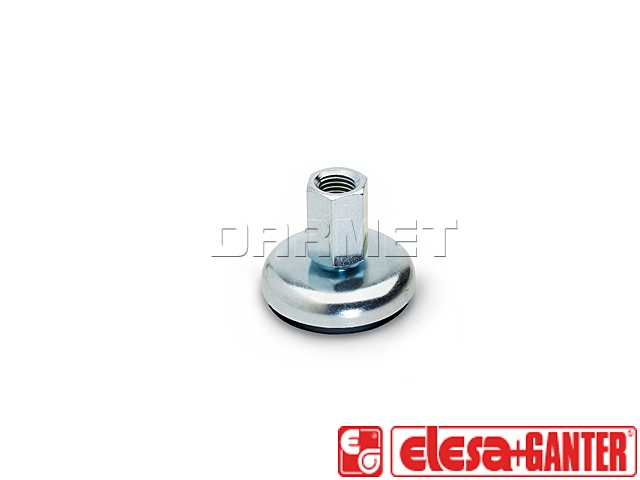

- Tuleja gwintowana ze stali ocynkowanej zakończona przegubem kulowym
- Podkładka antypoślizgowa z gumy NBR, twardość 80±5 wg Shore A w kolorze czarnym
- Regulacja za pomocą sześciokątnego chwytu przy podstawie
- Zestaw nierozbieralny
Tabela dostępnych rozmiarów i modeli:
 |
|||||||||
| Oznaczenie | d1 [mm] | d2 | l7 | h1 [mm] | h2 [mm] | r [mm] | A/F 6 | r | x min. [mm] |
|---|---|---|---|---|---|---|---|---|---|
| GN 30-50-M8-37-A1-X | 50 | M 8 | 37 | 14.5 | 3.5 | 3 | 14 | 8 | 8 |
| GN 30-50-M10-40-A1-X | 50 | M 10 | 40 | 14.5 | 3.5 | 3 | 14 | 10 | 13 |
| GN 30-50-M12-43-A1-X | 50 | M 12 | 43 | 14.5 | 3.5 | 3 | 17 | 12 | 16 |
| GN 30-50-M16-49-A1-X | 50 | M 16 | 49 | 14.5 | 3.5 | 3 | 22 | 16 | 16 |
| GN 30-60-M8-38-A1-X | 60 | M 8 | 38 | 16 | 4 | 3 | 14 | 8 | 8 |
| GN 30-60-M10-41-A1-X | 60 | M 10 | 41 | 16 | 4 | 3 | 14 | 10 | 13 |
| GN 30-60-M12-45-A1-X | 60 | M 12 | 45 | 16 | 4 | 3 | 17 | 12 | 16 |
| GN 30-60-M16-50-A1-X | 60 | M 16 | 50 | 16 | 4 | 3 | 22 | 16 | 16 |
| GN 30-80-M8-40-A1-X | 80 | M 8 | 40 | 18 | 5 | 3 | 14 | 8 | 8 |
| GN 30-80-M10-43-A1-X | 80 | M 10 | 43 | 18 | 5 | 3 | 14 | 10 | 12 |
| GN 30-80-M12-47-A1-X | 80 | M 12 | 47 | 18 | 5 | 3 | 17 | 12 | 12 |
| GN 30-80-M16-52-A1-X | 80 | M 16 | 52 | 18 | 5 | 3 | 22 | 16 | 12 |
| GN 30-80-M20-60-A1-X | 80 | M 20 | 60 | 18 | 5 | 3 | 27 | 20 | 12 |
| GN 30-100-M8-42-A1-X | 100 | M 8 | 42 | 20 | 6 | 3 | 14 | 8 | 8 |
| GN 30-100-M10-45-A1-X | 100 | M 10 | 45 | 20 | 6 | 3 | 14 | 10 | 11 |
| GN 30-100-M12-49-A1-X | 100 | M 12 | 49 | 20 | 6 | 3 | 17 | 12 | 11 |
| GN 30-100-M16-54-A1-X | 100 | M 16 | 54 | 20 | 6 | 3 | 22 | 16 | 11 |
| GN 30-100-M20-62-A1-X | 100 | M 20 | 62 | 20 | 6 | 3 | 27 | 20 | 11 |
| GN 30-120-M20-65-A1-X | 120 | M 20 | 65 | 22 | 6 | 4 | 27 | 20 | 20 |
Dostępności są informacyjne na podstawie danych z firmy ELESA+Ganter i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
