Opis produktu
Właściwości i zastosowanie:

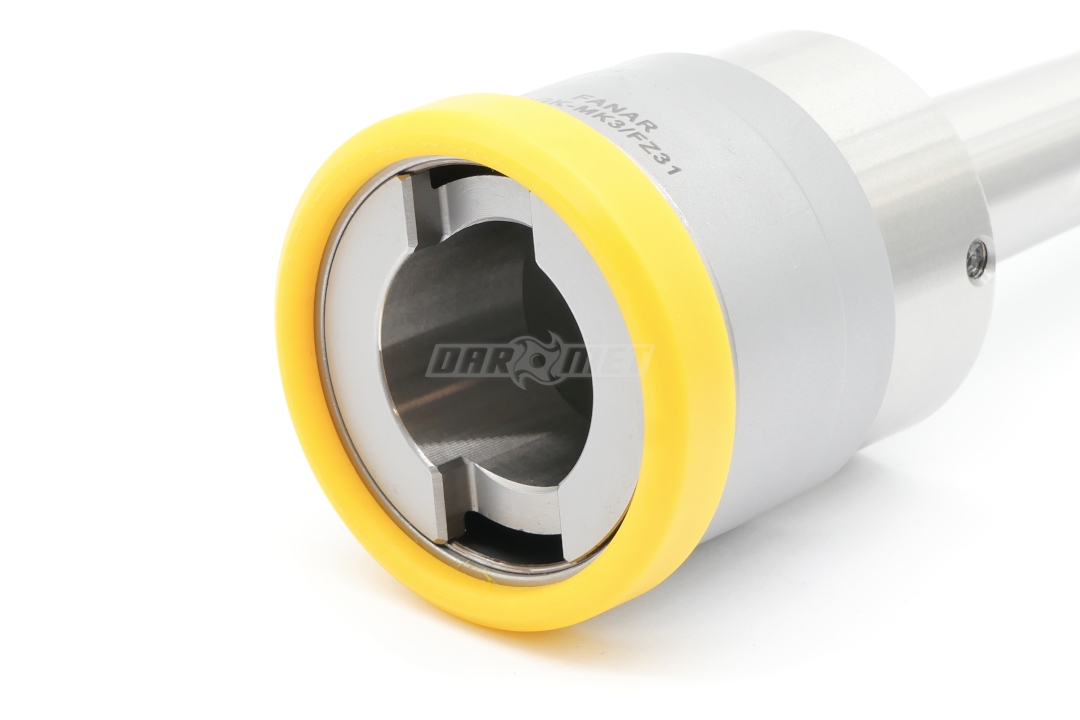

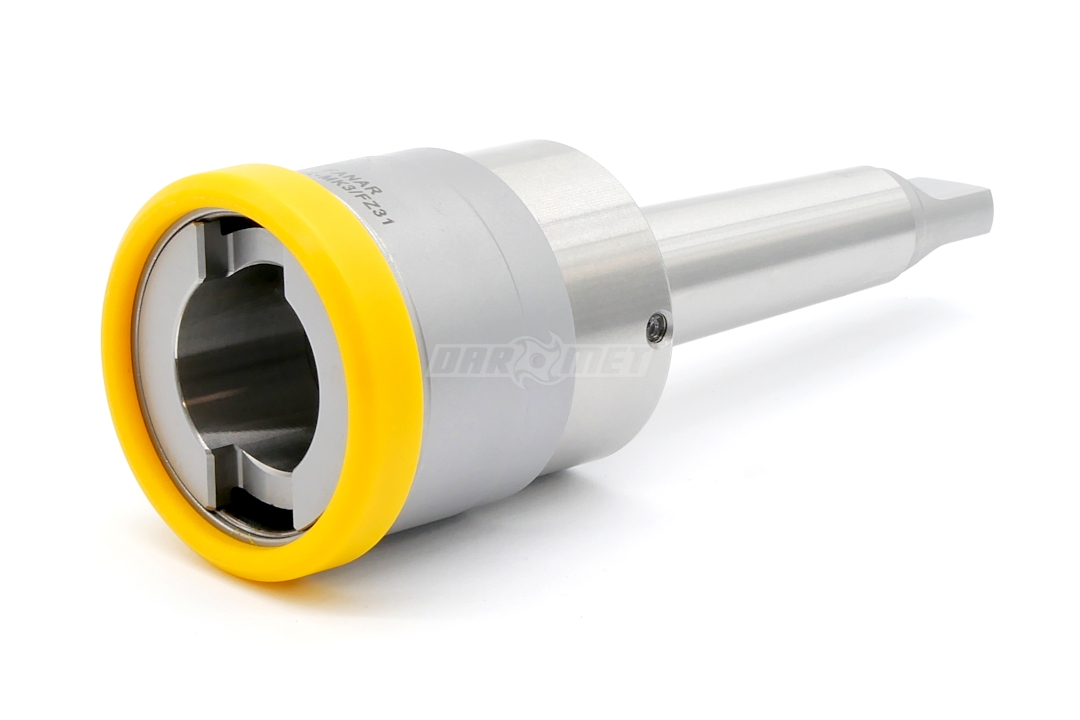

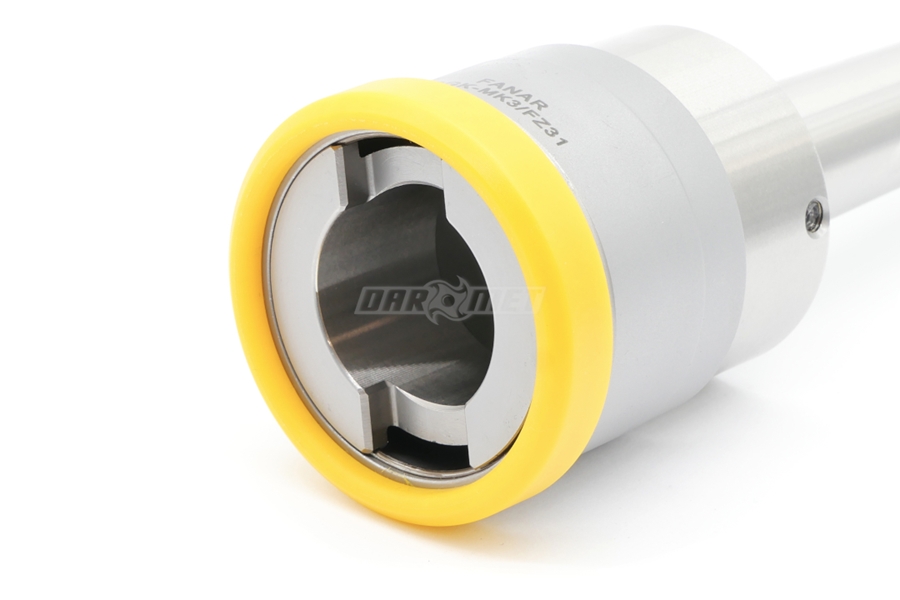

- Oprawka do gwintowania OGK z kompensacją osiową przeznaczona do narzędzi z chwytem walcowym, stosowana przede wszystkim do gwintowników maszynowych i wygniataków.
- Do głowicy gwintującej stosujemy wkładki szybkowymienne FZ / FZS z trzpieniem ø19 zwane również zabierakami (nie wchodzą w skład zestawu).
- Stosowana podczas pracy na wiertarkach, tokarkach, frezarkach, obrabiarkach ze sterowaniem numerycznym.
Dane techniczne:
| Parametr | Wartość |
|---|---|

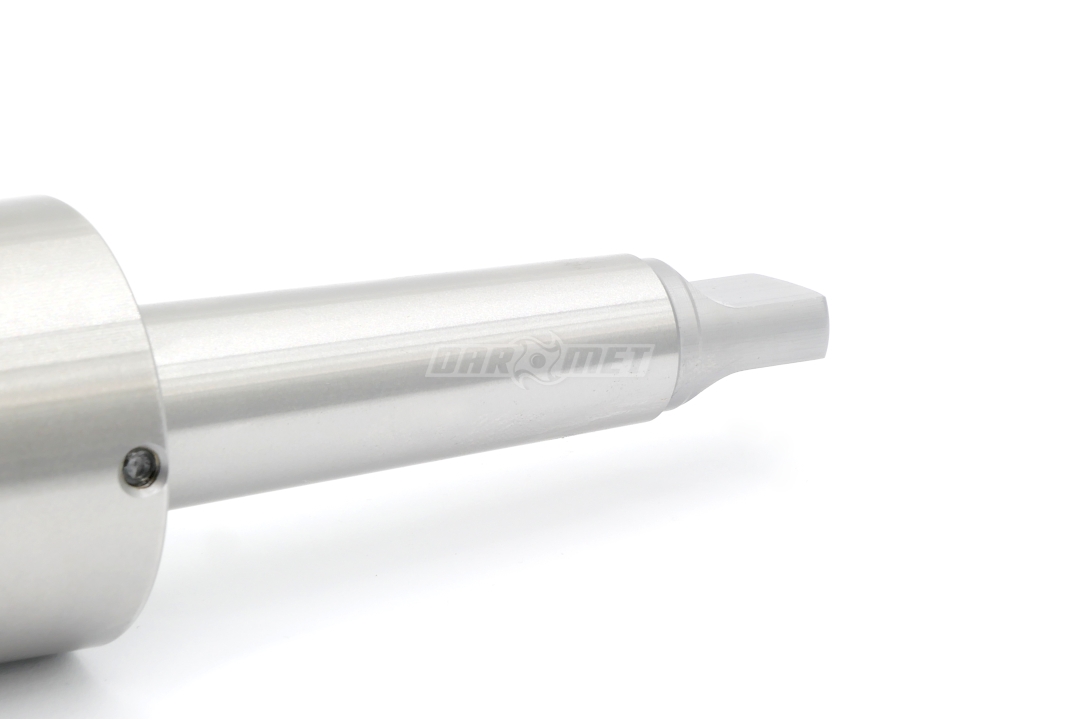

| Chwyt | MK3 |
| Zabierak | FZ19 |
| D | 19 |
| A | 38 |
| H | 46 |
| M | M2-M12 |
| (-) | 9 |
| (+) | 9 |
| Oznaczenie | R-OGK-MK3/FZ19 |
Czy wiesz, że ...?
W historii technologii Joseph Whitworth jest prawdopodobnie najbardziej znany ze standaryzacji gwintów śrub i dokładnego wykonania. To właśnie on wynalazł gwint rurowy. Jest on uważany za ojca nowoczesnego standardu gwintu i dlatego jest jedną z głównych postaci w historii gwintu. Zebrał i porównał śruby z jak największej liczby warsztatów w całej Anglii, a w 1841 roku opracował swój pierwszy projekt standardu, który określał użycie stałego kąta (55 stopni) między bokami gwintu średnicę zewnętrzną i rdzeniową, skok i kąt pochylenia linii śrubowej, torując tym samym drogę dla wielu następców. Gwint Whitwortha pozostał standardem w inżynierii do 1948 roku.
W historii technologii Joseph Whitworth jest prawdopodobnie najbardziej znany ze standaryzacji gwintów śrub i dokładnego wykonania. To właśnie on wynalazł gwint rurowy. Jest on uważany za ojca nowoczesnego standardu gwintu i dlatego jest jedną z głównych postaci w historii gwintu. Zebrał i porównał śruby z jak największej liczby warsztatów w całej Anglii, a w 1841 roku opracował swój pierwszy projekt standardu, który określał użycie stałego kąta (55 stopni) między bokami gwintu średnicę zewnętrzną i rdzeniową, skok i kąt pochylenia linii śrubowej, torując tym samym drogę dla wielu następców. Gwint Whitwortha pozostał standardem w inżynierii do 1948 roku.
