Opis produktu
Właściwości i zastosowanie:

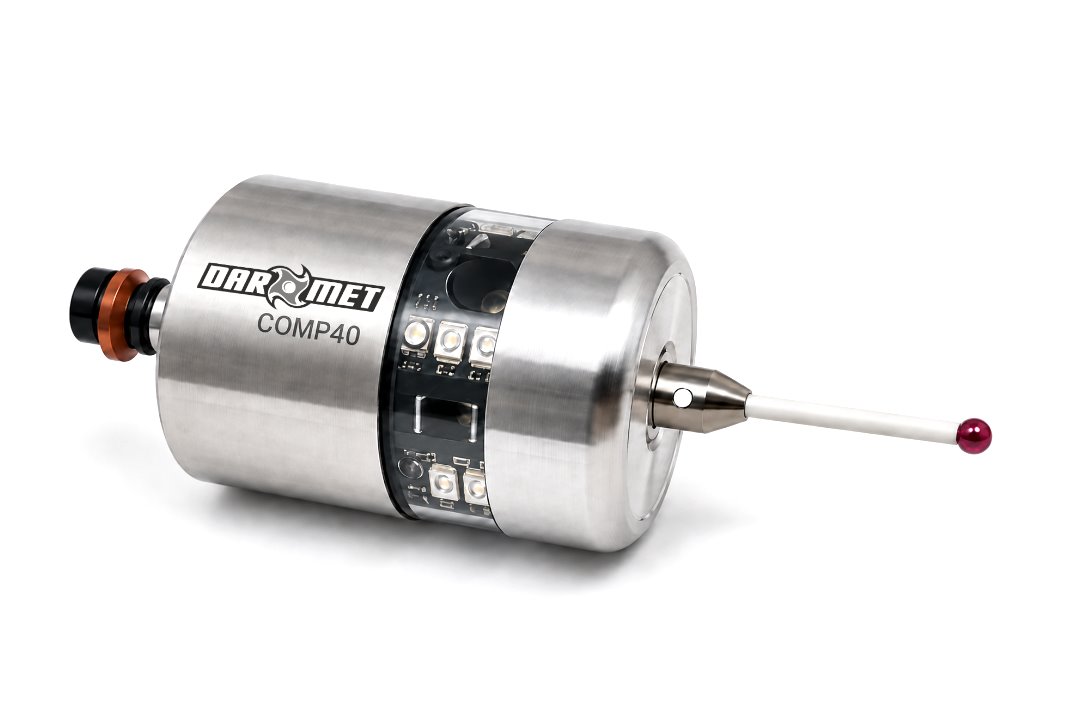

- Optyczna sonda pomiarowa do obrabiarek CNC, przeznaczona do pomiarów detalu bezpośrednio na maszynie.
- Wysokiej jakości zamiennik sondy Renishaw OMP40-2, może być stosowany jako alternatywa w kompatybilnych systemach pomiarowych.
- Umożliwia pomiar średnic otworów, powierzchni zewnętrznych, szerokości, odległości oraz kątów.
- Sprawdza się przy ustalaniu położenia detalu, wyznaczaniu baz oraz kontroli wymiarów w trakcie obróbki.
- Bezprzewodowa komunikacja za pomocą transmisji optycznej w podczerwieni o zasięgu do 5 m.
- Powtarzalność jednokierunkowa: 1 µm (2σ) przy trzpieniu 50 mm i prędkości pomiarowej 600 mm/min.
- Kierunki pomiaru: ±X, ±Y oraz +Z.
- Siła wyzwalania: 0,5–0,9 N w osiach XY oraz 5,85 N w osi Z.
- Wychylenie ochronne trzpienia: ±15° w XY oraz 6,35 mm w osi Z.
- Mechanizm o deklarowanej trwałości ponad 10 milionów wyzwoleń.
- Włączanie i wyłączanie sondy za pomocą kodu M.
- Stopień ochrony IP68 – wysoka odporność na chłodziwo, pył i warunki panujące wewnątrz obrabiarki.
- Zakres temperatury pracy: 0–60°C.
- Zasilanie: 2 baterie litowe typu 14250.
- Czas pracy: ponad 260 dni w trybie czuwania, ponad 150 dni przy wykorzystaniu 5% oraz ponad 200 godzin pracy ciągłej.
- Masa sondy z bateriami, bez oprawki: 260 g.
- Kompatybilna z interfejsami Renishaw OMI-2, OMI-2T oraz OMM-2 + OSI.
- Niekompatybilna z OMI-2H oraz OMI-2C.
- Dostępne oprawki w standardach BT30, BT40, BT50, SK, CAT oraz HSK.
- W zależności od konfiguracji zestaw może obejmować m.in. sondę COMP40, odbiornik COMI, oprawkę, podstawę magnetyczną, baterie oraz ceramiczny trzpień pomiarowy z rubinową kulką Ø4 mm o długości 50 mm.
- Po montażu sondy zalecane jest wycentrowanie trzpienia oraz wykonanie kalibracji na obrabiarce CNC.
- Gwarancja producenta: 12 miesięcy.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Typ transmisji | Transmisja optyczna 360° w podczerwieni (modulowana lub tradycyjna) |
| Zalecane trzpienie pomiarowe | Ceramiczne, długość od 50 mm do 150 mm |
| Trwałość baterii (2 baterie ½AA 3,6 V zawierające chlorek tionylo-litowy) |
Czas gotowości - Maks. 1500 dni, zależnie od opcji włączania/wyłączania. Używanie ciągłe - Maks. 1350 godzin, zależnie od opcji włączania/wyłączania. |
| Zasięg roboczy | Maksymalnie do 5 m |
| Zgodny odbiornik / interfejs | OMI-2, OMI-2T oraz OMM-2 + OSI. |
| Kierunki pomiaru | ± X, ± Y, +Z |
| Powtarzalność jednokierunkowa | 1,00 μm 2σ 1 |
| Siła wyzwalania dla końcówki pomiarowej |
0,5–0,9 N w osiach XY 5,85 N w osi Z |
| Wychylenie końcówki pomiarowej | Płaszczyzna XY - ±15° Płaszczyzna +Z - 6,35 mm |
| Stopień ochrony | IP68 |
| Temperatura pracy | od +0 °C do +60 °C |
