Opis produktu
Właściwości i zastosowanie:

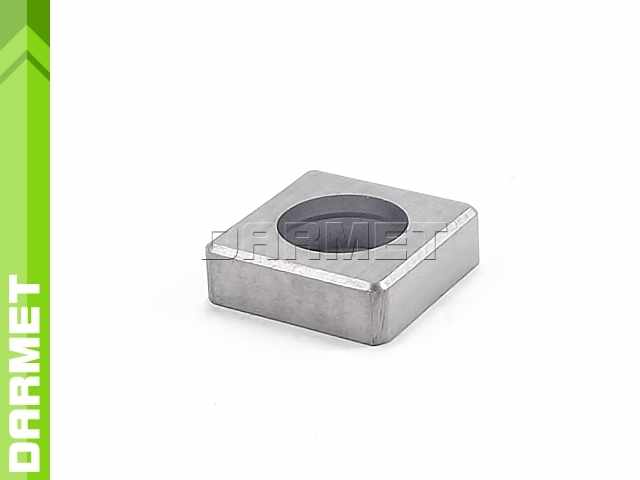

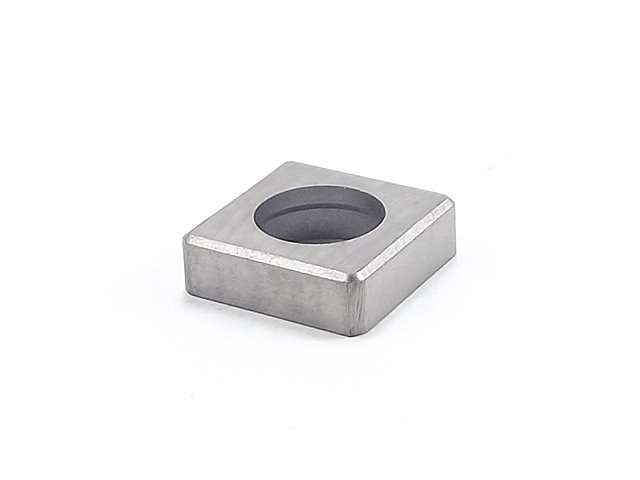

- Płytka podporowa chroni nóż tokarski przed zniszczeniem w przypadku wykruszenia się płytki skrawającej
- Obecność podkładki powoduje, że płytka skrawająca nie wgniata się w gniazdo noża tokarskiego
- Kształt płytki kwadrat
-
Płytka podporowa mocowana jest za pomocą:
- kołka mocującego CLM - w systemie mocowania M
- śrubki do płytki podporowej - w systemie mocowania C oraz D
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| A | 24,9 | mm |
| R | 1,6 | mm |
| T | 8,2 | mm |
| D | 14,4 | mm |
System mocowania
| Płytka podporowa SHMS2509 pasuje do: | |
| płytek skrawających | noży tokarskich składanych zewnętrznych |
| SNMM 250724 NR PVD | MSBNR/L 4040S25 |
| MSRNR/L 4040S25 | |
| MSKNR/L 4040S25 | |
| MSDNN 4040S25 | |
| MSSNR/L 4040S25 | |
