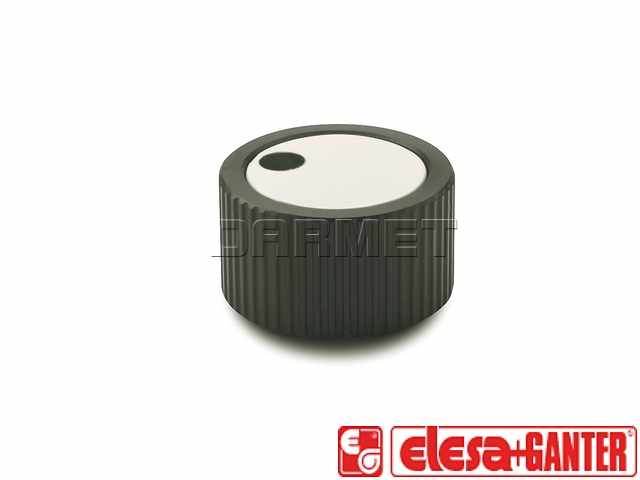

Opis produktu
Właściwości i zastosowanie:
- Materiał wykonania: aluminium
- Powierzchnia anodowana na czarno
- Pokrywa z tworzywa
- Wkręt dociskowy / tuleja zaciskowa z mosiądzu
Tabela dostępnych rozmiarów i modeli:
 |
|||||||
| Oznaczenie | d1 | d2H8 | d3 | d4 | d5 | d6 | h1 |
|---|---|---|---|---|---|---|---|
| GN 726-22-B5-N-1 | 22 | B 5 | - | 16 | 14 | M 4 | 15 |
| GN 726-27-B6-N-1 | 27 | B 6 | - | 20 | 18 | M 4 | 17 |
| GN 726-34-B6-N-1 | 34 | B 6 | - | 25 | 23 | M 5 | 20 |
| GN 726-34-B8-N-1 | 34 | B 8 | - | 25 | 23 | M 5 | 20 |
| GN 726-42-B8-N-1 | 42 | B 8 | - | 32 | 30 | M 5 | 23 |
| GN 726-42-B10-N-1 | 42 | B 10 | - | 32 | 30 | M 5 | 23 |
| GN 726-22-B5-M-1 | 22 | B 5 | - | 16 | 14 | M 4 | 15 |
| GN 726-27-B6-M-1 | 27 | B 6 | - | 20 | 18 | M 4 | 17 |
| GN 726-34-B6-M-1 | 34 | B 6 | - | 25 | 23 | M 5 | 20 |
| GN 726-34-B8-M-1 | 34 | B 8 | - | 25 | 23 | M 5 | 20 |
| GN 726-42-B8-M-1 | 42 | B 8 | - | 32 | 30 | M 5 | 23 |
| GN 726-42-B10-M-1 | 42 | B 10 | - | 32 | 30 | M 5 | 23 |
| GN 726-27-Z6-N-2 | 27 | - | Z 6 | 20 | 18 | - | 17 |
| GN 726-34-Z8-N-2 | 34 | - | Z 8 | 25 | 23 | - | 20 |
| GN 726-42-Z10-N-2 | 42 | - | Z 10 | 32 | 30 | - | 23 |
| GN 726-27-Z6-M-2 | 27 | - | Z 6 | 20 | 18 | - | 17 |
| GN 726-34-Z8-M-2 | 34 | - | Z 8 | 25 | 23 | - | 20 |
| GN 726-42-Z10-M-2 | 42 | - | Z 10 | 32 | 30 | - | 23 |
- Typ N: zaślepka gładka
- Typ M: zaślepka z czarnym wskaźnikiem
- Nr 1: z wkrętem dociskowym
- Nr 2: z tuleją zaciskową
Dostępności są informacyjne na podstawie danych z firmy ELESA+Ganter i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
