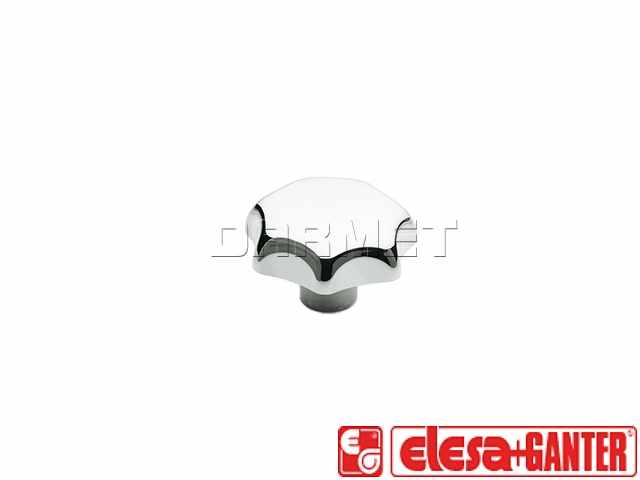

Opis produktu
Właściwości i zastosowanie:
- Wykonane z aluminium
- Powierzchnia matowa (MT) lub polerowana (PL)
Tabela dostępnych rozmiarów i modeli:
 |
|||||||
| Oznaczenie | d1 | d2 | d3H7 | d4 | h1 | h2min. | h3 |
|---|---|---|---|---|---|---|---|
| DIN 6336-AL-40-A | 40 | - | - | 14 | - | - | 26 |
| DIN 6336-AL-50-A | 50 | - | - | 18 | - | - | 34 |
| DIN 6336-AL-63-A | 63 | - | - | 20 | - | - | 42 |
| DIN 6336-AL-80-A | 80 | - | - | 25 | - | - | 52 |
| DIN 6336-AL-40-B8-C-MT | 40 | - | B 8 | 14 | 25 | 12 | - |
| DIN 6336-AL-40-B8-C-PL | 40 | - | B 8 | 14 | 25 | 12 | - |
| DIN 6336-AL-50-B8-C-MT | 50 | - | B 8 | 18 | 32 | 15 | - |
| DIN 6336-AL-50-B8-C-PL | 50 | - | B 8 | 18 | 32 | 15 | - |
| DIN 6336-AL-50-B10-C-MT | 50 | - | B 10 | 18 | 32 | 15 | - |
| DIN 6336-AL-50-B10-C-PL | 50 | - | B 10 | 18 | 32 | 15 | - |
| DIN 6336-AL-63-B10-C-MT | 63 | - | B 10 | 20 | 40 | 19 | - |
| DIN 6336-AL-63-B10-C-PL | 63 | - | B 10 | 20 | 40 | 19 | - |
| DIN 6336-AL-63-B12-C-MT | 63 | - | B 12 | 20 | 40 | 19 | - |
| DIN 6336-AL-63-B12-C-PL | 63 | - | B 12 | 20 | 40 | 19 | - |
| DIN 6336-AL-80-B12-C-MT | 80 | - | B 12 | 25 | 50 | 23 | - |
| DIN 6336-AL-80-B12-C-PL | 80 | - | B 12 | 25 | 50 | 23 | - |
| DIN 6336-AL-80-B16-C-MT | 80 | - | B 16 | 25 | 50 | 23 | - |
| DIN 6336-AL-80-B16-C-PL | 80 | - | B 16 | 25 | 50 | 23 | - |
| DIN 6336-AL-40-M8-D-MT | 40 | M 8 | - | 14 | 25 | 12 | - |
| DIN 6336-AL-40-M8-D-PL | 40 | M 8 | - | 14 | 25 | 12 | - |
| DIN 6336-AL-50-M8-D-MT | 50 | M 8 | - | 18 | 32 | 15 | - |
| DIN 6336-AL-50-M8-D-PL | 50 | M 8 | - | 18 | 32 | 15 | - |
| DIN 6336-AL-50-M10-D-MT | 50 | M 10 | - | 18 | 32 | 15 | - |
| DIN 6336-AL-50-M10-D-PL | 50 | M 10 | - | 18 | 32 | 15 | - |
| DIN 6336-AL-63-M10-D-MT | 63 | M 10 | - | 20 | 40 | 19 | - |
| DIN 6336-AL-63-M10-D-PL | 63 | M 10 | - | 20 | 40 | 19 | - |
| DIN 6336-AL-63-M12-D-MT | 63 | M 12 | - | 20 | 40 | 19 | - |
| DIN 6336-AL-63-M12-D-PL | 63 | M 12 | - | 20 | 40 | 19 | - |
| DIN 6336-AL-80-M12-D-MT | 80 | M 12 | - | 25 | 50 | 23 | - |
| DIN 6336-AL-80-M12-D-PL | 80 | M 12 | - | 25 | 50 | 23 | - |
| DIN 6336-AL-80-M16-D-MT | 80 | M 16 | - | 25 | 50 | 23 | - |
| DIN 6336-AL-80-M16-D-PL | 80 | M 16 | - | 25 | 50 | 23 | - |
| DIN 6336-AL-40-M8-E-MT | 40 | M 8 | - | 14 | 25 | 12 | - |
| DIN 6336-AL-40-M8-E-PL | 40 | M 8 | - | 14 | 25 | 12 | - |
| DIN 6336-AL-50-M8-E-MT | 50 | M 8 | - | 18 | 32 | 15 | - |
| DIN 6336-AL-50-M8-E-PL | 50 | M 8 | - | 18 | 32 | 15 | - |
| DIN 6336-AL-50-M10-E-MT | 50 | M 10 | - | 18 | 32 | 15 | - |
| DIN 6336-AL-50-M10-E-PL | 50 | M 10 | - | 18 | 32 | 15 | - |
| DIN 6336-AL-63-M10-E-MT | 63 | M 10 | - | 20 | 40 | 19 | - |
| DIN 6336-AL-63-M10-E-PL | 63 | M 10 | - | 20 | 40 | 19 | - |
| DIN 6336-AL-63-M12-E-MT | 63 | M 12 | - | 20 | 40 | 19 | - |
| DIN 6336-AL-63-M12-E-PL | 63 | M 12 | - | 20 | 40 | 19 | - |
| DIN 6336-AL-80-M12-E-MT | 80 | M 12 | - | 25 | 50 | 23 | - |
| DIN 6336-AL-80-M12-E-PL | 80 | M 12 | - | 25 | 50 | 23 | - |
| DIN 6336-AL-80-M16-E-MT | 80 | M 16 | - | 25 | 50 | 23 | - |
| DIN 6336-AL-80-M16-E-PL | 80 | M 16 | - | 25 | 50 | 23 | - |
Dostępności są informacyjne na podstawie danych z firmy ELESA+Ganter i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
