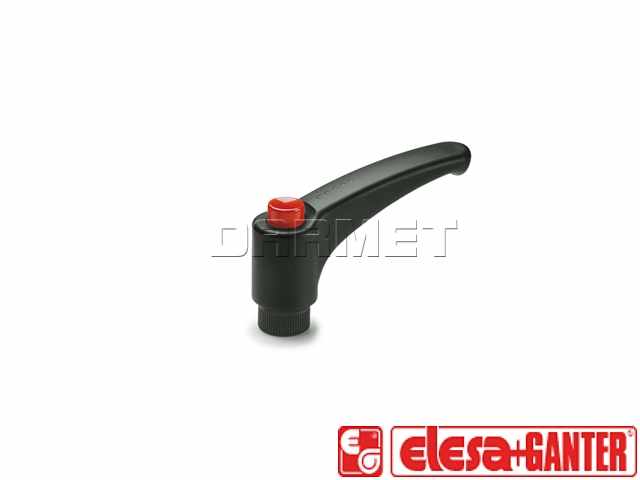

Opis produktu
Właściwości i zastosowanie:
- Technopolimer wzmocniony włóknem szklanym
- Wtopka ze stali nierdzewnej
- Kolor: szaro-czarny mat
- Przycisk z technopolimeru wykończony na połysk
- Element zaciskowy z radełkowaną wystającą częścią ułatwiającą wstępne dokręcanie
- Sprężyna powrotna ze stali nierdzewnej AISI 302
Tabela dostępnych rozmiarów i modeli:
 |
|||||||||||||

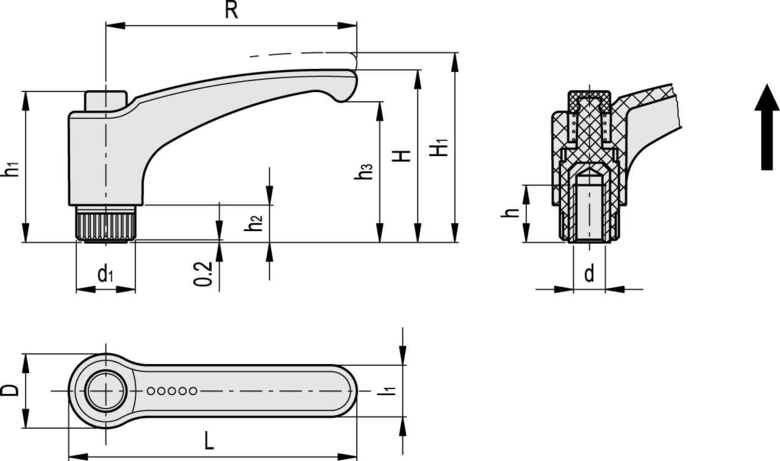

| Kod | Oznaczenie | R | d6H | L | D | H | H1 | h | h1 | h2 | h3 | d1 | l1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 235071-C1 | ERX.30 SST-M5-C1 | 30 | M5 | 37.5 | 15.5 | 30 | 33.5 | 6 | 29.5 | 6 | 23 | 12 | 9 |
| 235076-C1 | ERX.30 SST-M6-C1 | 30 | M6 | 37.5 | 15.5 | 30 | 33.5 | 10 | 29.5 | 6 | 23 | 12 | 9 |
| 235101-C1 | ERX.44 SST-M5-C1 | 44 | M5 | 52 | 15.5 | 32.5 | 36 | 6 | 29.5 | 6 | 25 | 12 | 11 |
| 235106-C1 | ERX.44 SST-M6-C1 | 44 | M6 | 52 | 15.5 | 32.5 | 36 | 10 | 29.5 | 6 | 25 | 12 | 11 |
| 235131-C1 | ERX.63 SST-M6-C1 | 63 | M6 | 73.5 | 19 | 43 | 47 | 12 | 37.5 | 8 | 34.5 | 15 | 13.5 |
| 235136-C1 | ERX.63 SST-M8-C1 | 63 | M8 | 73.5 | 19 | 43 | 47 | 13 | 37.5 | 8 | 34.5 | 15 | 13.5 |
| 235151-C1 | ERX.78 SST-M8-C1 | 78 | M8 | 90.5 | 24.5 | 54 | 58 | 13 | 47 | 12 | 44 | 19 | 16 |
| 235156-C1 | ERX.78 SST-M10-C1 | 78 | M10 | 90.5 | 24.5 | 54 | 58 | 17 | 47 | 12 | 44 | 19 | 16 |
| 235176-C1 | ERX.95 SST-M12-C1 | 95 | M12 | 109 | 26.5 | 64.5 | 69 | 20 | 54.5 | 13 | 53 | 21.5 | 18 |
| 235191-C1 | ERX.108 SST-M12-C1 | 108 | M12 | 123 | 30 | 65.5 | 70 | 20 | 54.5 | 11 | 52.5 | 25 | 20 |
Dostępności są informacyjne na podstawie danych z firmy ELESA+Ganter i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
