Opis produktu
W艂a艣ciwo艣ci i zastosowanie:

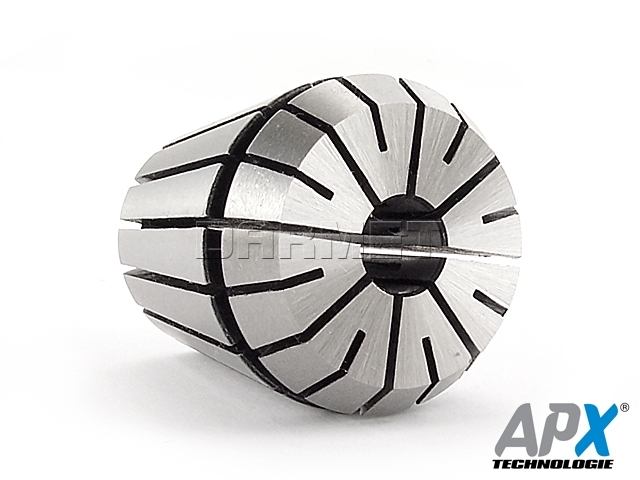

- Tulejka zaciskowa ER32 do narz臋dzi z chwytem walcowym.
- Koszyczek przeznaczony do oprawek zaciskowych ER32.
- Dopuszczalne bicie 0,010 ÷ 0,015.
Dane techniczne:
| Parametr | Warto艣膰 |
|---|---|
| d | 4 mm |
| D | 33 mm |
| L | 40 mm |
Czy wiesz, 偶e ...?
W 1972 roku Fritz Weber, za艂o偶yciel Rego-Fix, stworzy艂 i opatentowa艂 tulejk臋 zaciskow膮 ER. Konstrukcja ta jest modyfikacj膮 wcze艣niej popularnej tulei zaciskowej E, wykorzystuj膮c ten sam sto偶ek, ale po prostu dodaj膮c rowek. Wed艂ug Richarda Webera, prezesa i dyrektora generalnego Rego-Fix, tuleja zaciskowa E by艂a do艣膰 艂atwa do wci艣ni臋cia, ale jej wyci膮gni臋cie to ju偶 inna historia. „Ludzie uderzali m艂otkiem we wrzeciono, aby wyskoczy艂a- nie jest to najlepszy sposób na traktowanie sprz臋tu”. W 1980 roku firma oficjalnie przyj臋艂a nazw臋 Rego-Fix, u偶ywaj膮c s艂ów „Rego” od miasta, w którym powsta艂a, oraz „Fix” oznaczaj膮cego po prostu naprawianie rzeczy. R w nazwie „ER” oznacza Rego-Fix, reprezentuj膮c modyfikacj臋 firmy do projektu tulejki zaciskowej E.
W 1972 roku Fritz Weber, za艂o偶yciel Rego-Fix, stworzy艂 i opatentowa艂 tulejk臋 zaciskow膮 ER. Konstrukcja ta jest modyfikacj膮 wcze艣niej popularnej tulei zaciskowej E, wykorzystuj膮c ten sam sto偶ek, ale po prostu dodaj膮c rowek. Wed艂ug Richarda Webera, prezesa i dyrektora generalnego Rego-Fix, tuleja zaciskowa E by艂a do艣膰 艂atwa do wci艣ni臋cia, ale jej wyci膮gni臋cie to ju偶 inna historia. „Ludzie uderzali m艂otkiem we wrzeciono, aby wyskoczy艂a- nie jest to najlepszy sposób na traktowanie sprz臋tu”. W 1980 roku firma oficjalnie przyj臋艂a nazw臋 Rego-Fix, u偶ywaj膮c s艂ów „Rego” od miasta, w którym powsta艂a, oraz „Fix” oznaczaj膮cego po prostu naprawianie rzeczy. R w nazwie „ER” oznacza Rego-Fix, reprezentuj膮c modyfikacj臋 firmy do projektu tulejki zaciskowej E.
Monta偶 tulejek w nakr臋tkach:
|
|
||
|
Monta偶 tulejki zaciskowej w nakr臋tce oprawki |
Tulejka prawid艂owo zamontowana | Demonta偶 tulejki zaciskowej |
Normy ER:
|
|
|||||||
| ER |
d1 [mm] |
Zakres zaciskania [mm] |
d2 [mm] |
d3 [mm] |
aAT3 |
l1 [mm] |
l13 max [mm] |
|---|---|---|---|---|---|---|---|
| ER11 | 1÷7 | 0,5 | 11 | 11,5 | 8° | 18,0 | 6,6 |
| ER16 | 1÷10 | 0,5÷1 | 16 | 17,0 | 8° | 27,5 | 10,6 |
| ER20 | 1÷13 | 0,5÷1 | 20 | 21,0 | 8° | 31,5 | 11,5 |
| ER25 | 1÷16 | 0,5÷1 | 25 | 26,0 | 8° | 34,0 | 12 |
| ER32 | 1÷20 | 0,5÷1 | 32 | 33,0 | 8° | 40,0 | 13 |
| ER40 | 1÷30 | 1 | 40 | 41,0 | 8° | 46,0 | 15 |
Aby prawid艂owo zamontowa膰 tulejk臋 zaciskow膮 ER w oprawce nale偶y:
- Tulejk臋 w艂o偶y膰 pod k膮tem do nakr臋tki
- Zaczepi膰 kana艂kiem tulejki o mimo艣rodowy lub cylindryczny wyst臋p nakr臋tki (rys. A)
- Wcisn膮膰 tulejk臋 do nakr臋tki (rys. B)
- Nakr臋tk臋 z wci艣ni臋t膮 tulejk膮 skr臋ci膰 z oprawk膮, tak aby mo偶liwe by艂o zamocowanie obrabianego narz臋dzia
Maksymalne 艣rednice mocowania w zale偶no艣ci od typu tulejki ER:
