Opis produktu
W艂a艣ciwo艣ci i zastosowanie:

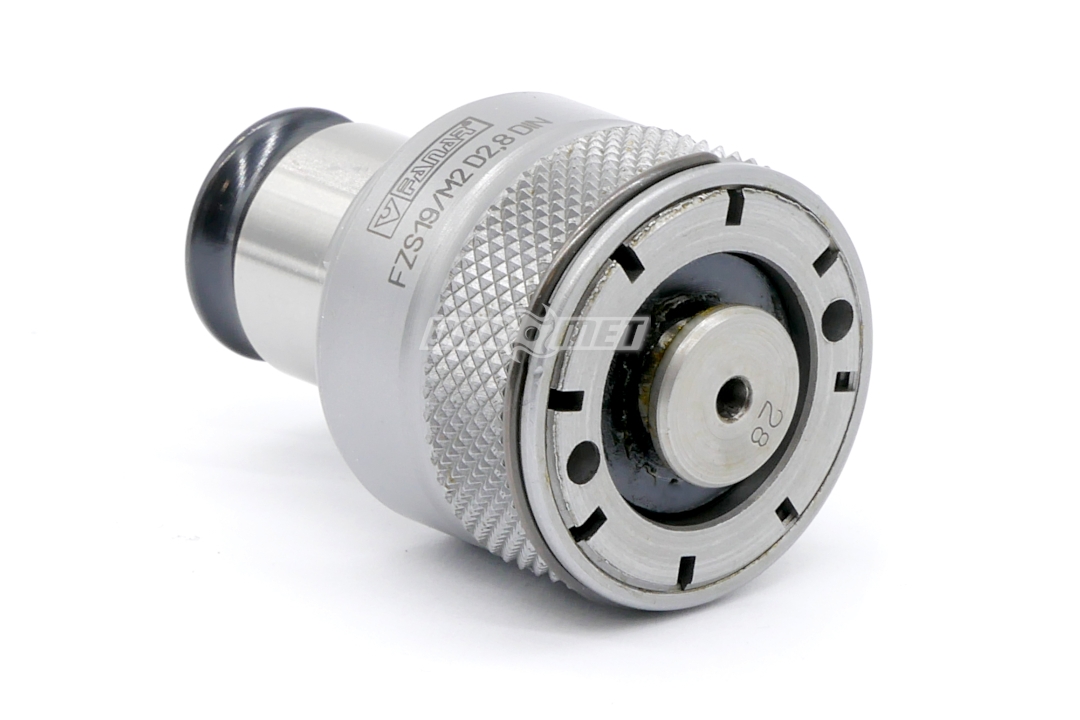

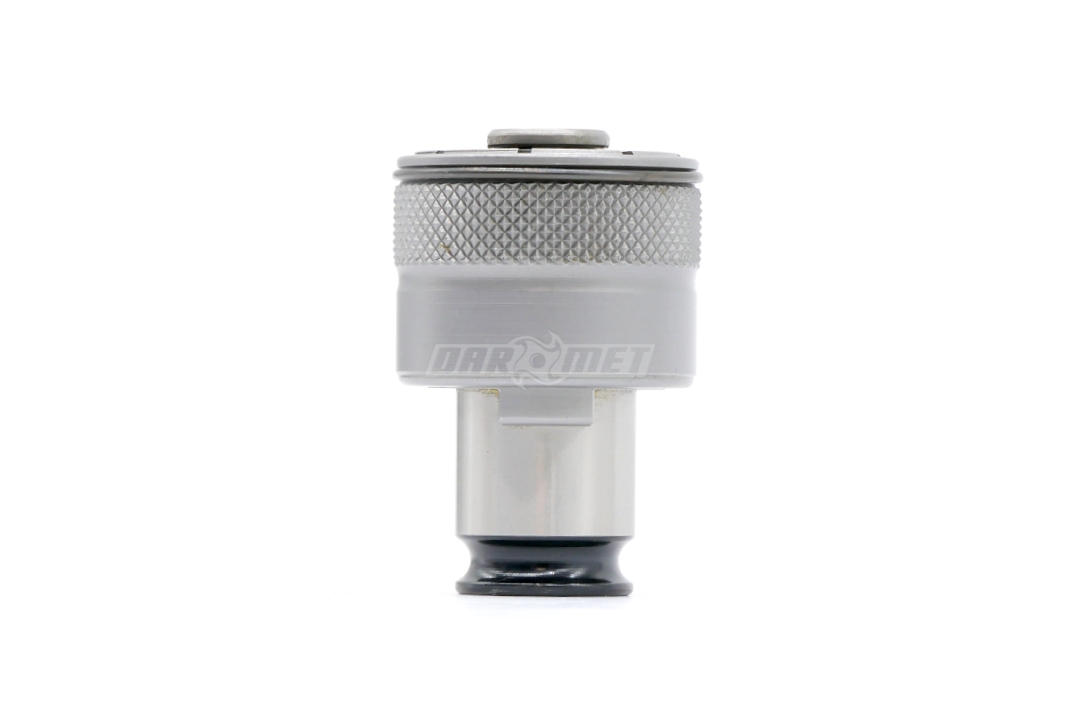

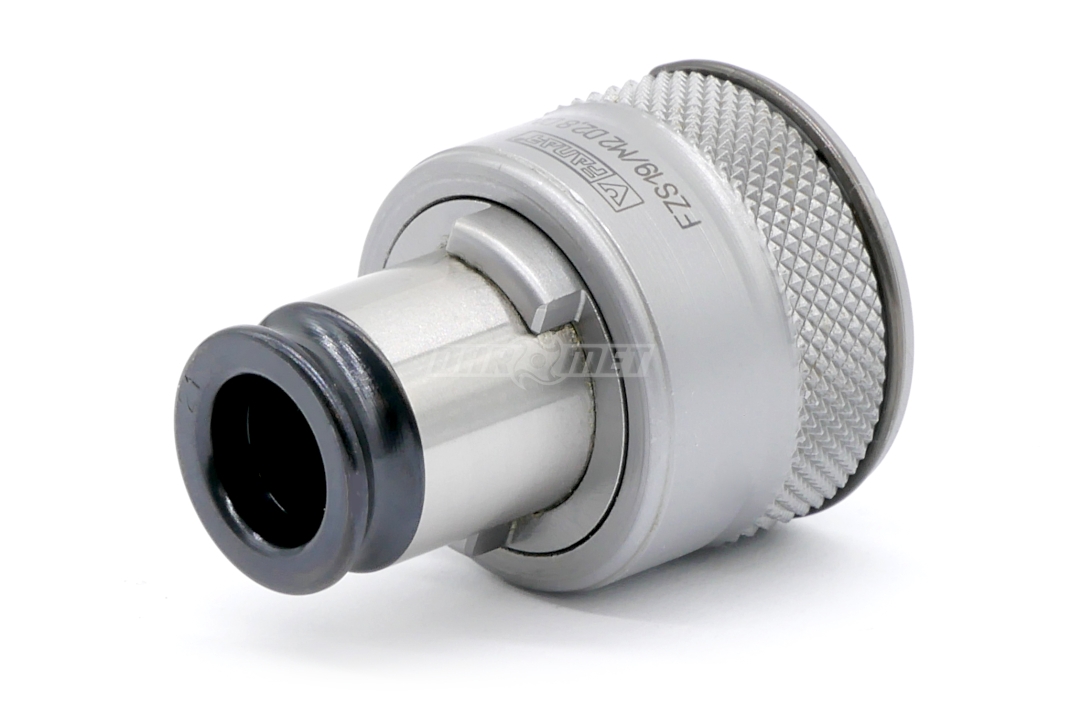

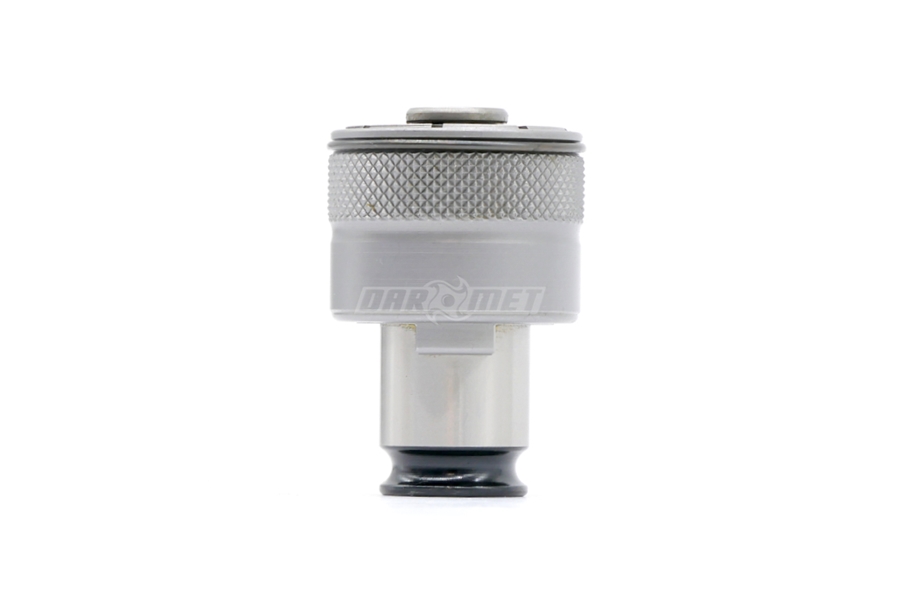

- Wk艂adka szybkowymienna przeznaczona do mocowania gwintownik贸w M10 DIN 371 w oprawkach OGK-FZ19.
- Zabierak wyposa偶ony FZS w sprz臋g艂o przeci膮偶eniowe, kt贸re wy艂膮cza obroty gwintownika, gdy nast膮pi艂 nadmierny wzrost si艂 oporu (zakleszczenie wi贸r贸w, zetkni臋cie z dnem otworu nieprzelotowego itp.). Takie rozwi膮zanie znakomicie chroni gwintownik przed uszkodzeniem albo nawet zniszczeniem - z艂amaniem.
- Ka偶dy zabierak s艂u偶y do zamocowania gwintownika o okre艣lonej 艣rednicy chwytu i rozmiarze kwadratowego zako艅czenia (zabieraka gwintownika).
Dane techniczne:
| Parametr | Warto艣膰 |
|---|---|
| Gwintownik | M 10 |
| DIN | 371 |
| D | 10 mm |
| Chwyt (kwadrat) | 8 mm |
| d | 19 mm |
| A | 32 mm |
| H | 25 mm |
| h | 8 mm |
| Oznaczenie | R-FZS19/M10D10DIN |
Czy wiesz, 偶e ...?
W historii technologii Joseph Whitworth jest prawdopodobnie najbardziej znany ze standaryzacji gwint贸w 艣rub i dok艂adnego wykonania. To w艂a艣nie on wynalaz艂 gwint rurowy. Jest on uwa偶any za ojca nowoczesnego standardu gwintu i dlatego jest jedn膮 z g艂贸wnych postaci w historii gwintu. Zebra艂 i por贸wna艂 艣ruby z jak najwi臋kszej liczby warsztat贸w w ca艂ej Anglii, a w 1841 roku opracowa艂 sw贸j pierwszy projekt standardu, kt贸ry okre艣la艂 u偶ycie sta艂ego k膮ta (55 stopni) mi臋dzy bokami gwintu 艣rednic臋 zewn臋trzn膮 i rdzeniow膮, skok i k膮t pochylenia linii 艣rubowej, toruj膮c tym samym drog臋 dla wielu nast臋pc贸w. Gwint Whitwortha pozosta艂 standardem w in偶ynierii do 1948 roku.
W historii technologii Joseph Whitworth jest prawdopodobnie najbardziej znany ze standaryzacji gwint贸w 艣rub i dok艂adnego wykonania. To w艂a艣nie on wynalaz艂 gwint rurowy. Jest on uwa偶any za ojca nowoczesnego standardu gwintu i dlatego jest jedn膮 z g艂贸wnych postaci w historii gwintu. Zebra艂 i por贸wna艂 艣ruby z jak najwi臋kszej liczby warsztat贸w w ca艂ej Anglii, a w 1841 roku opracowa艂 sw贸j pierwszy projekt standardu, kt贸ry okre艣la艂 u偶ycie sta艂ego k膮ta (55 stopni) mi臋dzy bokami gwintu 艣rednic臋 zewn臋trzn膮 i rdzeniow膮, skok i k膮t pochylenia linii 艣rubowej, toruj膮c tym samym drog臋 dla wielu nast臋pc贸w. Gwint Whitwortha pozosta艂 standardem w in偶ynierii do 1948 roku.
