Opis produktu
Właściwości i zastosowanie:

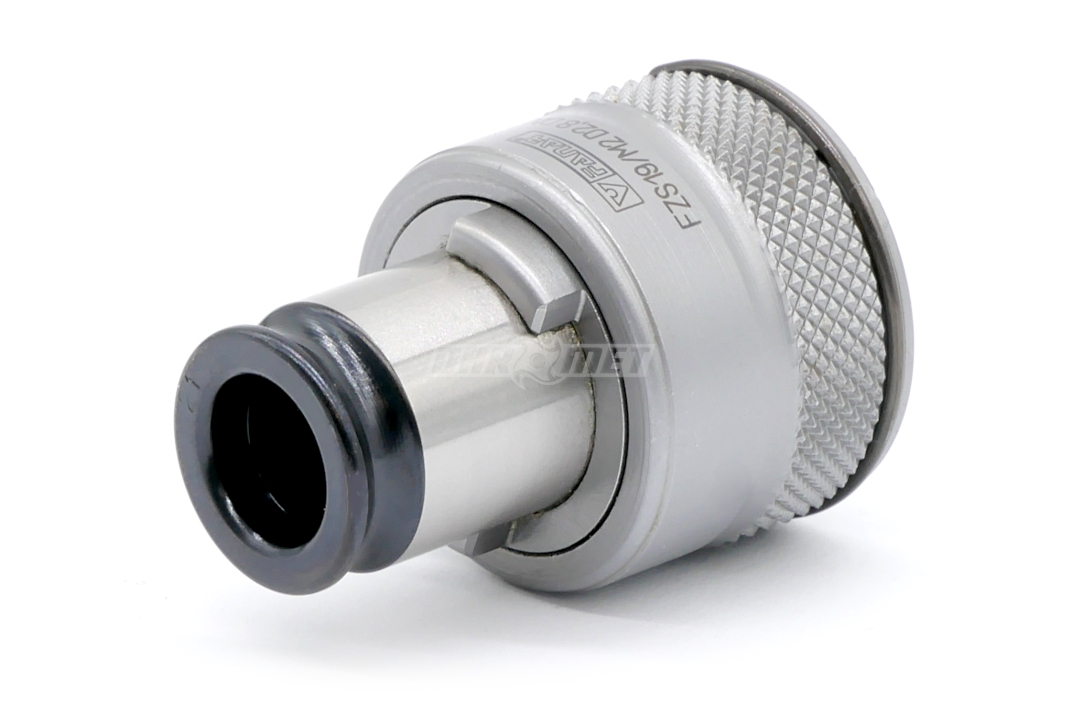

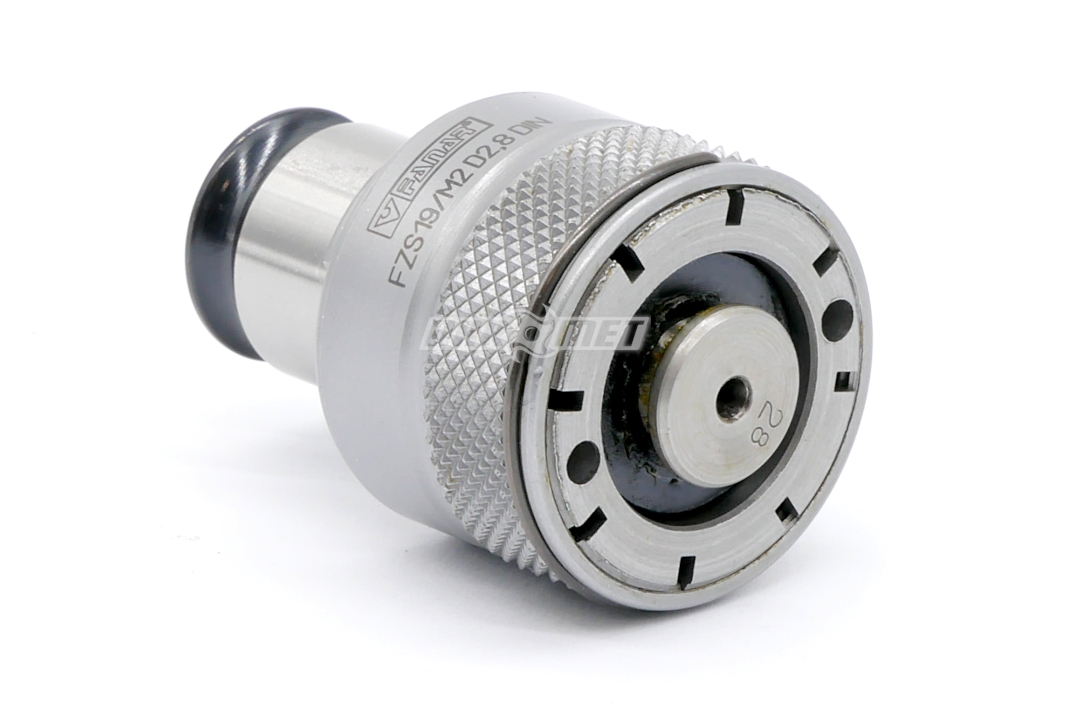

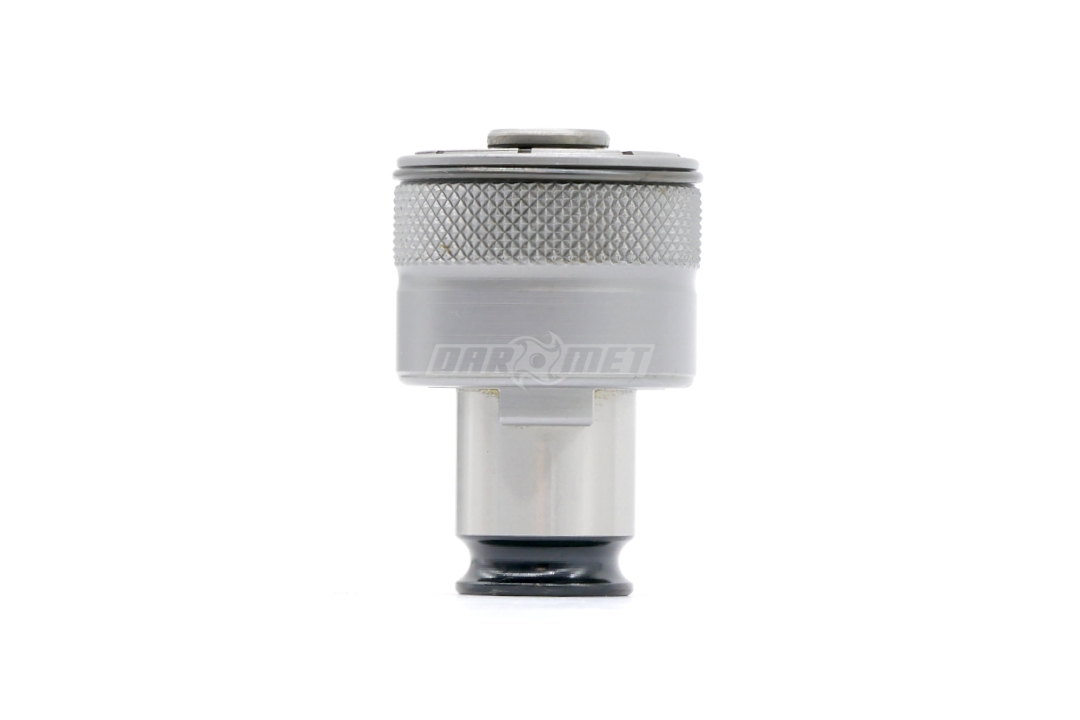

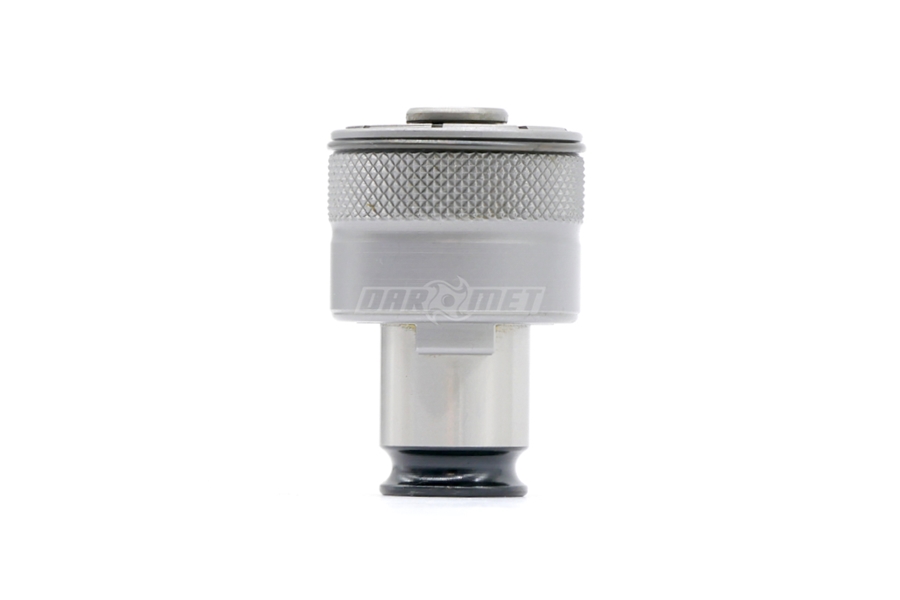

- Wkładka szybkowymienna przeznaczona do mocowania gwintowników M3 DIN 371 w oprawkach OGK-FZ19.
- Zabierak wyposażony FZS w sprzęgło przeciążeniowe, które wyłącza obroty gwintownika, gdy nastąpił nadmierny wzrost sił oporu (zakleszczenie wiórów, zetknięcie z dnem otworu nieprzelotowego itp.). Takie rozwiązanie znakomicie chroni gwintownik przed uszkodzeniem albo nawet zniszczeniem - złamaniem.
- Każdy zabierak służy do zamocowania gwintownika o określonej średnicy chwytu i rozmiarze kwadratowego zakończenia (zabieraka gwintownika).
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Gwintownik | M3 |
| DIN | 371 |
| D | 3,5 mm |
| Chwyt (kwadrat) | 2,7 mm |
| d | 19 mm |
| A | 32 mm |
| H | 25 mm |
| h | 8 mm |
| Oznaczenie | R-FZS19/M3D3,5DIN |
Czy wiesz, że ...?
W historii technologii Joseph Whitworth jest prawdopodobnie najbardziej znany ze standaryzacji gwintów śrub i dokładnego wykonania. To właśnie on wynalazł gwint rurowy. Jest on uważany za ojca nowoczesnego standardu gwintu i dlatego jest jedną z głównych postaci w historii gwintu. Zebrał i porównał śruby z jak największej liczby warsztatów w całej Anglii, a w 1841 roku opracował swój pierwszy projekt standardu, który określał użycie stałego kąta (55 stopni) między bokami gwintu średnicę zewnętrzną i rdzeniową, skok i kąt pochylenia linii śrubowej, torując tym samym drogę dla wielu następców. Gwint Whitwortha pozostał standardem w inżynierii do 1948 roku.
W historii technologii Joseph Whitworth jest prawdopodobnie najbardziej znany ze standaryzacji gwintów śrub i dokładnego wykonania. To właśnie on wynalazł gwint rurowy. Jest on uważany za ojca nowoczesnego standardu gwintu i dlatego jest jedną z głównych postaci w historii gwintu. Zebrał i porównał śruby z jak największej liczby warsztatów w całej Anglii, a w 1841 roku opracował swój pierwszy projekt standardu, który określał użycie stałego kąta (55 stopni) między bokami gwintu średnicę zewnętrzną i rdzeniową, skok i kąt pochylenia linii śrubowej, torując tym samym drogę dla wielu następców. Gwint Whitwortha pozostał standardem w inżynierii do 1948 roku.
Katalog produktów firmy FANAR.
Dostępności są informacyjne na podstawie danych z firmy FANAR i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
