Opis produktu
Właściwości i zastosowanie:

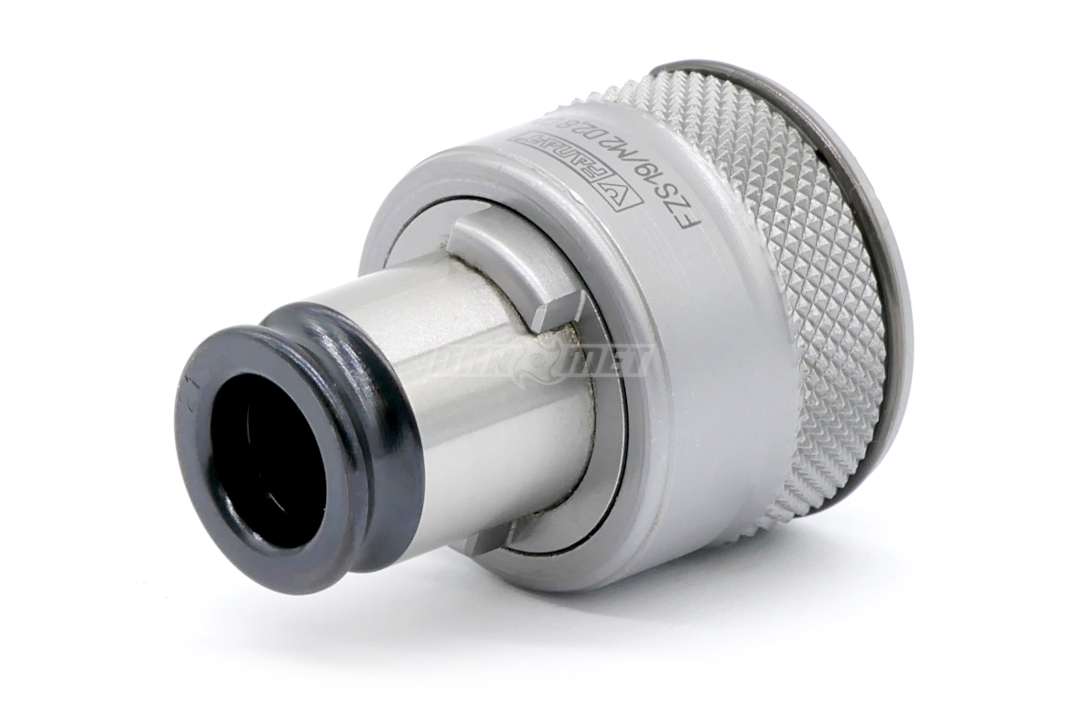

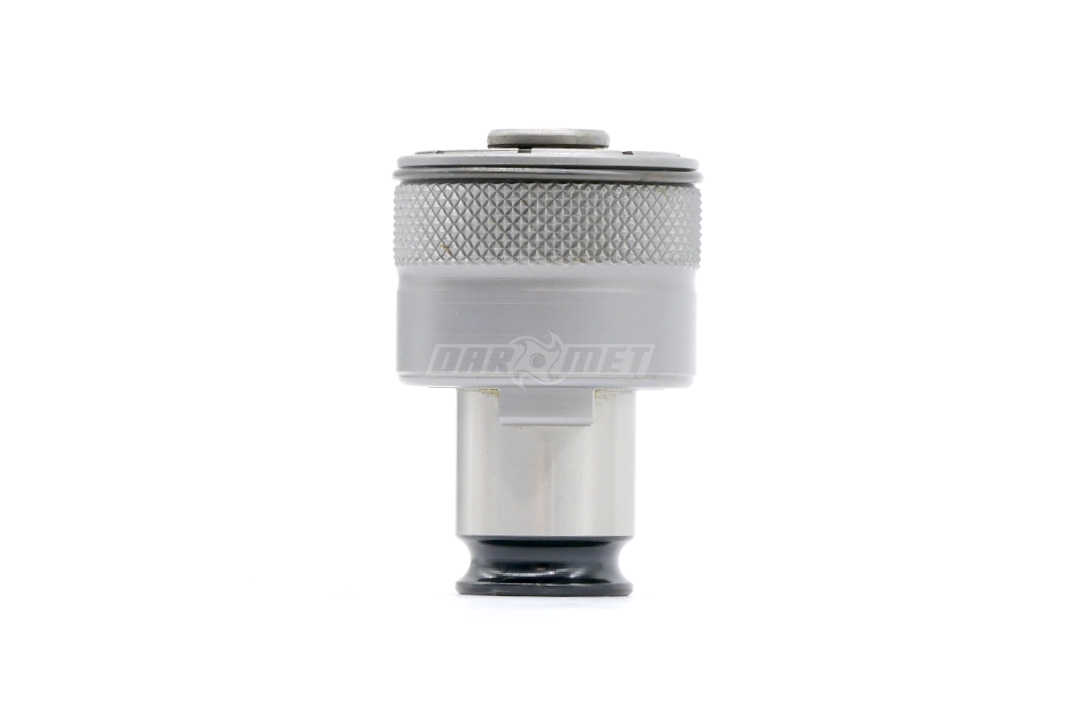

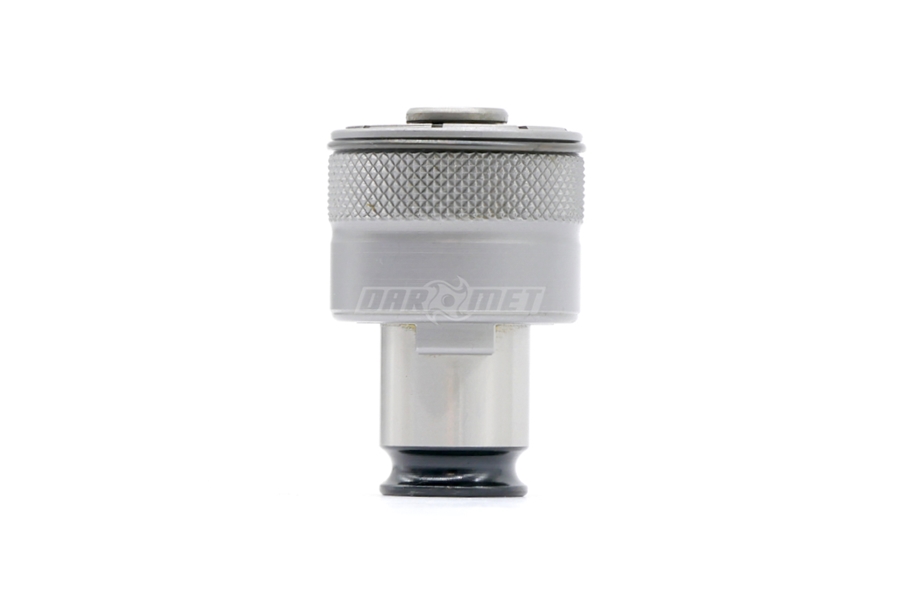

- Wkładka szybkowymienna przeznaczona do mocowania gwintowników M36 DIN 376 w oprawkach OGK-FZ48.
- Zabierak wyposażony FZS w sprzęgło przeciążeniowe, które wyłącza obroty gwintownika, gdy nastąpił nadmierny wzrost sił oporu (zakleszczenie wiórów, zetknięcie z dnem otworu nieprzelotowego itp.). Takie rozwiązanie znakomicie chroni gwintownik przed uszkodzeniem albo nawet zniszczeniem - złamaniem.
- Każdy zabierak służy do zamocowania gwintownika o określonej średnicy chwytu i rozmiarze kwadratowego zakończenia (zabieraka gwintownika).
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Gwintownik | M36 |
| DIN | 376 |
| D | 28 mm |
| Chwyt (kwadrat) | 22 mm |
| d | 48 mm |
| A | 72 mm |
| H | 45 mm |
| h | 1 mm |
| Oznaczenie | R-FZS48/M36D28DIN |
Czy wiesz, że ...?
W historii technologii Joseph Whitworth jest prawdopodobnie najbardziej znany ze standaryzacji gwintów śrub i dokładnego wykonania. To właśnie on wynalazł gwint rurowy. Jest on uważany za ojca nowoczesnego standardu gwintu i dlatego jest jedną z głównych postaci w historii gwintu. Zebrał i porównał śruby z jak największej liczby warsztatów w całej Anglii, a w 1841 roku opracował swój pierwszy projekt standardu, który określał użycie stałego kąta (55 stopni) między bokami gwintu średnicę zewnętrzną i rdzeniową, skok i kąt pochylenia linii śrubowej, torując tym samym drogę dla wielu następców. Gwint Whitwortha pozostał standardem w inżynierii do 1948 roku.
W historii technologii Joseph Whitworth jest prawdopodobnie najbardziej znany ze standaryzacji gwintów śrub i dokładnego wykonania. To właśnie on wynalazł gwint rurowy. Jest on uważany za ojca nowoczesnego standardu gwintu i dlatego jest jedną z głównych postaci w historii gwintu. Zebrał i porównał śruby z jak największej liczby warsztatów w całej Anglii, a w 1841 roku opracował swój pierwszy projekt standardu, który określał użycie stałego kąta (55 stopni) między bokami gwintu średnicę zewnętrzną i rdzeniową, skok i kąt pochylenia linii śrubowej, torując tym samym drogę dla wielu następców. Gwint Whitwortha pozostał standardem w inżynierii do 1948 roku.
