Oznaczenie płytek frezarskich (KOD ISO)
| 1. | 2. | 3. | 4. | 5. | 6. | 7. | - | 8. | 9. | |
|---|---|---|---|---|---|---|---|---|---|---|
| Znaczenie | Kształt płytki i kąt naroża |
Kąt przyłożenia płytki | Dokładność płytki |
Kształt powierzchni natarcia i sposób mocowania płytki |
Długość boku płytki |
Grubość płytki |
Promień naroża | Postać krawędzi skrawającej |
Kierunek skrawania |
|
| Przykład | C | N | M | G | 12 | 04 | 08 | - | E | N |

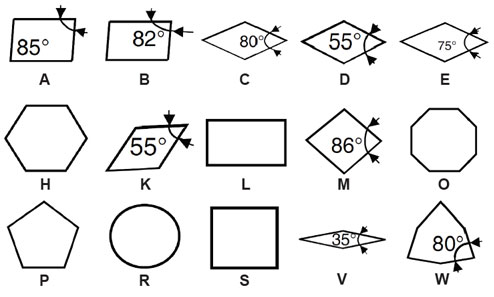

1. Kształt płytki i kąt naroża

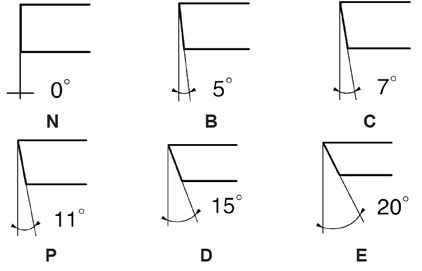

2. Kąt przyłożenia płytki

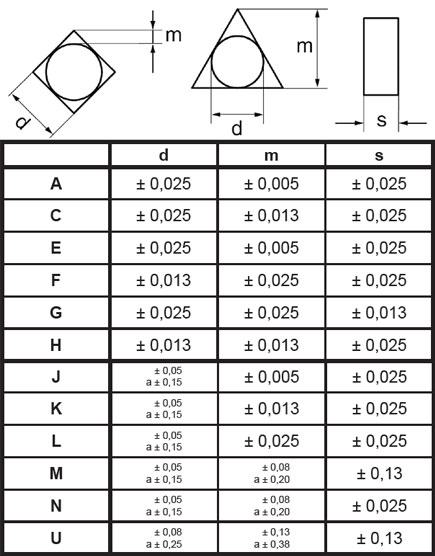

3. Dokładność płytki

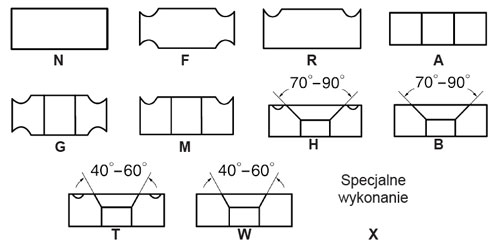

4. Kształt powierzchni natarcia i sposób mocowania płytki

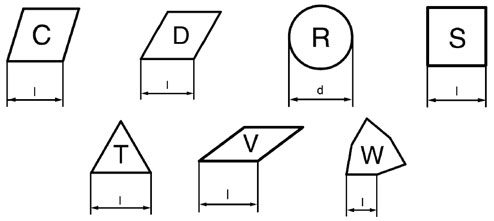

5. Długość boku płytki

6. Grubość płytki
| Symbol | Grubość [mm] |
|---|---|
| 01 | 1,59 |
| T1 | 1,98 |
| 02 | 2,38 |
| 03 | 3,18 |
| T3 | 3,97 |
| 04 | 4,76 |
| 06 | 6,35 |
| 07 | 7,94 |
| 08 | 8,00 |
| 09 | 9,52 |
| 12 | 12,70 |
7. Promień naroża / Krawędź wykańczająca
| Symbol | Promień naroża r |
|---|---|
| 02 | 0,2 |
| 04 | 0,4 |
| 08 | 0,8 |
| 12 | 1,2 |
| 16 | 1,6 |
| 20 | 2,0 |
| 24 | 2,4 |
| 32 | 3,2 |
| Symbol | Kąt przystawienia płytki Κr | Symbol | Kąt przyłożenia normalnego krawędzi wykańczającej αn |
|---|---|---|---|
| A | 45° | A | 3° |
| D | 60° | B | 5° |
| E | 75° | C | 7° |
| F | 85° | D | 15° |
| P | 90° | E | 20° |
| Z | inny kąt | F | 25° |
| G | 30° | ||
| N | 0° | ||
| P | 11° | ||
| Z | inny kąt |

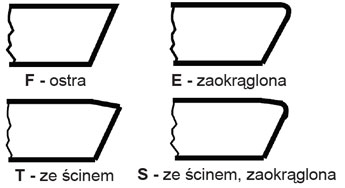

8. Postać krawędzi skrawającej

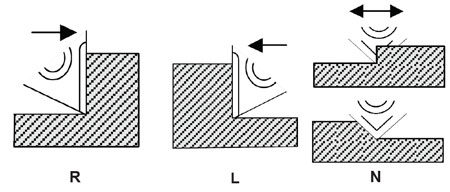

9. Kierunek skrawania

Zalecane parametry skrawania przy frezowaniu
| Grupa materiałowa | Nr grupy materiałowej | Twardość Brinella [HB] |
Chłodziwo | Posuw na ostrze [mm/ząb] |
Vc [m/min] | |
|---|---|---|---|---|---|---|
| 45° | 90° | |||||
| Stal niskowęglowa | 1 | 150 | Nie | 0,30 | 0,22 | 300 |
| 180 | 270 | |||||
| 210 | 230 | |||||
| Stal stopowa | 2 | 180 | Nie | 0,25 | 0,18 | 230 |
| 230 | 190 | |||||
| 280 | 170 | |||||
| 320 | 150 | |||||
| Stal wysokostopowa | 3 | 220 | Tak / Nie | 0,22 | 0,15 | 150 |
| 280 | 110 | |||||
| 320 | 100 | |||||
| 350 | 70 | |||||
| Stal nierdzewna o strukturze austenitycznej | 4 | 210 - 250 | Nie | 0,27 | 0,18 | 230 |
| 5 | 230 - 270 | Tak / Nie | 0,25 | 0,15 | 210 | |
| 6 | - | Tak | 0,23 | 0,12 | 90 | |
| Stal nierdzewna o strukturze ferrytycznej | 7 | wyżarzona | Nie | 0,25 | 0,15 | 210 |
| Stal nierdzewna o strukturze martenzytycznej | 8 | wyżarzona | Nie | 0,25 | 0,15 | 210 |
| ulepszona | 130 | |||||
| Żeliwo szare | 9 | 140 - 250 | Tak | 0,30 | 0,18 | 250 |
| 230 | ||||||
| 190 | ||||||
| Żeliwo sferoidalne | 10 | 210 | Tak | 0,25 | 0,15 | 190 |
| 260 | 150 | |||||
| 310 | 130 | |||||
| Stopy na bazie niklu | 11 | - | Tak | 0,23 | 0,15 | 32 |
| 32 | ||||||
| 55 | ||||||
| Stopy na bazie tytanu | 12 | - | Tak | 0,23 | 0,15 | 48 |
| 38 | ||||||
| Aluminium (Si < 8%) | 13 | - | Tak | 0,25 | 0,15 | 800 |
| - | 0,18 | 0,12 | 450 | |||
|
Do grupy 13 zaleca się użycie płytek gatunku PL 05 z serii Aluline |
||||||
| Aluminium (Si > 8%) | 14 | - | Tak | 0,25 | 0,15 | 250 |
|
Do grupy 14 zaleca się użycie płytek gatunku PL 10 |
||||||
