Oznaczenie no偶y sk艂adanych do gwintowania
| 1. | 2. | 3. | 4. | 5. | 6. | 7. | |
|---|---|---|---|---|---|---|---|
| Znaczenie | System mocowania p艂ytki | Typ gwintu | Kierunek skrawania | Szeroko艣膰 no偶a | Wysoko艣膰 no偶a | D艂ugo艣膰 no偶a | D艂ugo艣膰 boku p艂ytki |
| Przyk艂ad | S | E | L | 16 | 16 | M | 16 |
1. System mocowania p艂ytki
2. Typ gwintu
E - gwint zewn臋trzny
I - gwint wewn臋trzny

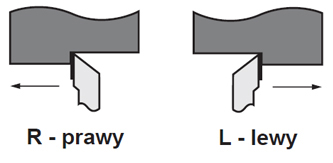

3. Kierunek skrawania

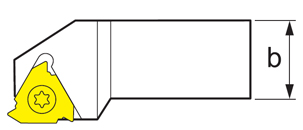

4. Szeroko艣膰 no偶a

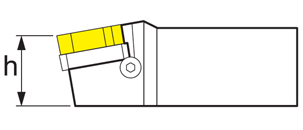

5. Wysoko艣膰 no偶a
6. D艂ugo艣膰 no偶a
| Symbol | H | K | M | P | Q |
|---|---|---|---|---|---|
| D艂ugo艣膰 [mm] | 100 | 125 | 150 | 170 | 180 |
7. D艂ugo艣膰 boku p艂ytki
| Symbol | D艂ugo艣膰 boku p艂ytki | 艢rednica wpisanego okr臋gu |
|---|---|---|
| 11 | 11 | 6,305 |
| 16 | 16 | 9,525 |
| 22 | 22 | 12,70 |
| 27 | 27 | 15,89 |
