Gwinty - informacje techniczne

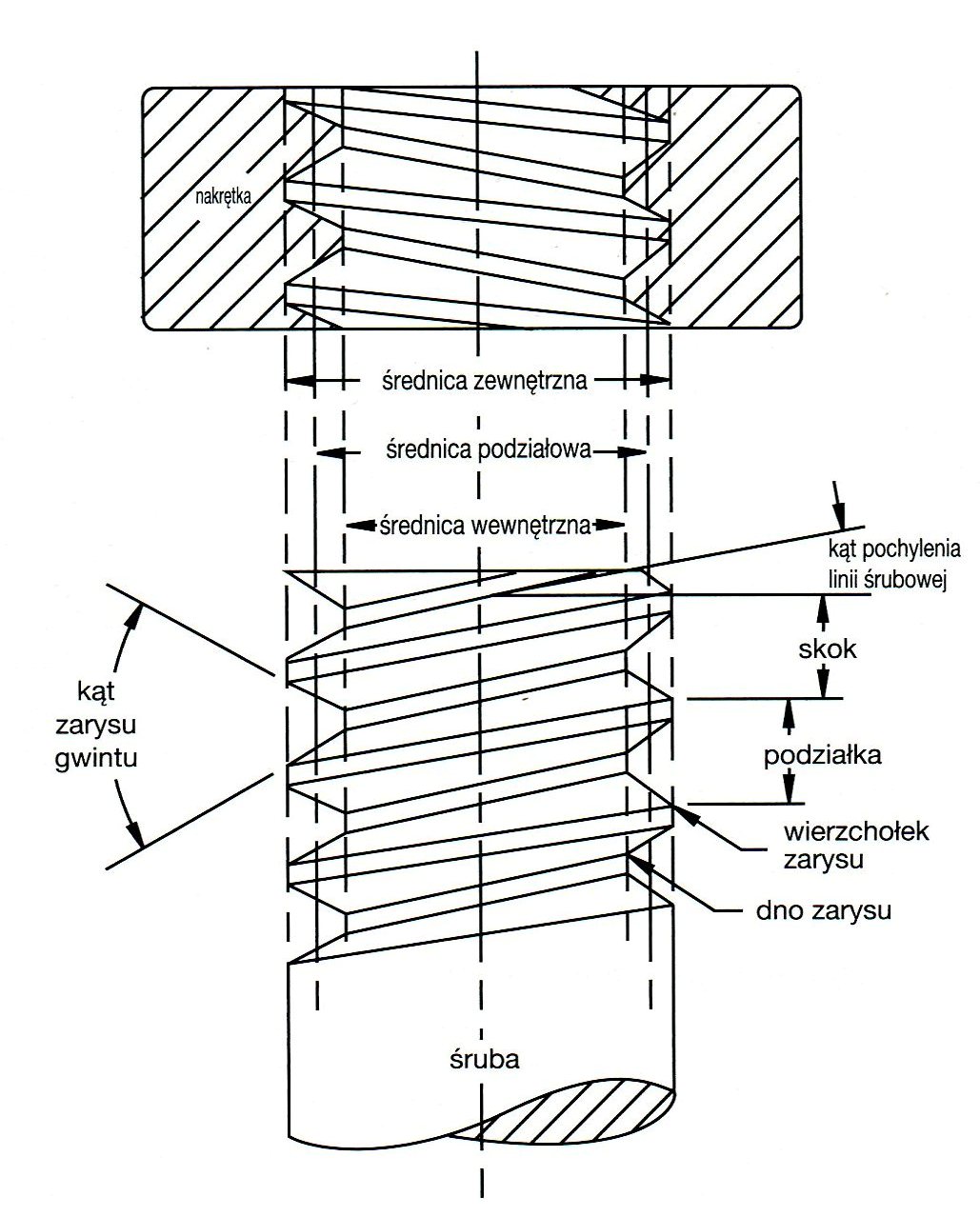

Parametry gwintu
|
1. 艢rednica zewn臋trzna: najwi臋ksza 艣rednica gwintu 艣ruby prostej. Dotyczy gwint贸w wewnetrznych i zewn臋trznych. |
| 2. 艢rednica podzia艂owa: na gwincie walcowym jest to 艣rednica przechodz膮ca przez zarys gwintu w takich punktach, w kt贸rych szeroko艣膰 wr臋bu zarysu jest r贸wna po艂owie podzia艂ki podstawowej. Na doskona艂ym gwincie ma miejsce w punkcie, gdzie szeroko艣膰 zarysu gwintu i wr臋bu s膮 r贸wne. |
| 3. K膮t zarysu gwintu: k膮t zawarty mi臋dzy poszczeg贸lnymi powierzchniami zarysu gwintu. |
| 4. 艢rednica wewn臋trzna: najmniejsza 艣rednica gwintu 艣ruby. Dotyczy gwint贸w wewn臋trznych i zewn臋trznych. |
| 5. K膮t pochylenia linii 艣rubowej: na gwincie walcowym, k膮t pochylenia linii 艣rubowej to k膮t pomi臋dzy lini膮 艣rubow膮 gwintu, a lini膮 prostopad艂膮 do osi. |
| 6. Skok: odleg艂o艣膰 przesuni臋cia osiowego jaki wykona 艣ruba przy jednym obrocie. W gwintach jednokrotnych podzia艂ka i skok s膮 identyczne. Skok jest r贸wny podzia艂ce pomno偶onej przez liczb臋 krotno艣ci gwintu. |
| 7. Podzia艂ka: odleg艂o艣膰 mi臋dzy punktem na wierzcho艂ku zarysu gwinti a odpowiednim punktem na nast臋pnym wierzcho艂ku zarysu gwintu zmierzona r贸wnolegle do osi gwintu. |
| 8. Wierzcho艂ek zarysu: po艂o偶ona najwy偶ej powierzchnia zarysu gwintu, kt贸ra 艂膮czy si臋 z powierzchniami bocznymi. |
| 9. Dno zarysu: po艂o偶ona najg艂臋biej powierzchnia zarysu gwintu, kt贸ra 艂膮czy si臋 z powierzchniami bocznymi. |
| Uwaga: liczba zwoi na cal - TPI (niewidoczna): liczba zwoj贸w na cal zmierzona osiowo. Poj臋cia skok i TPI s膮 cz臋sto u偶ywane zamiennie. TPI=1/skok (skok w calach) |

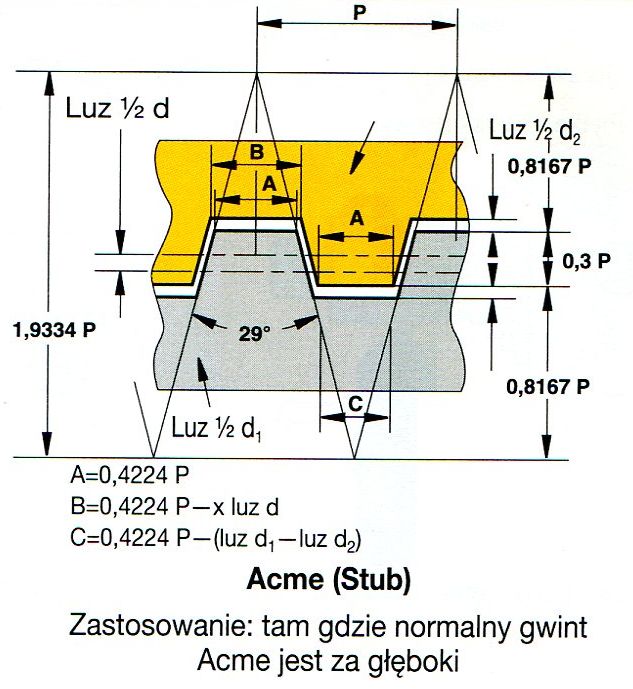

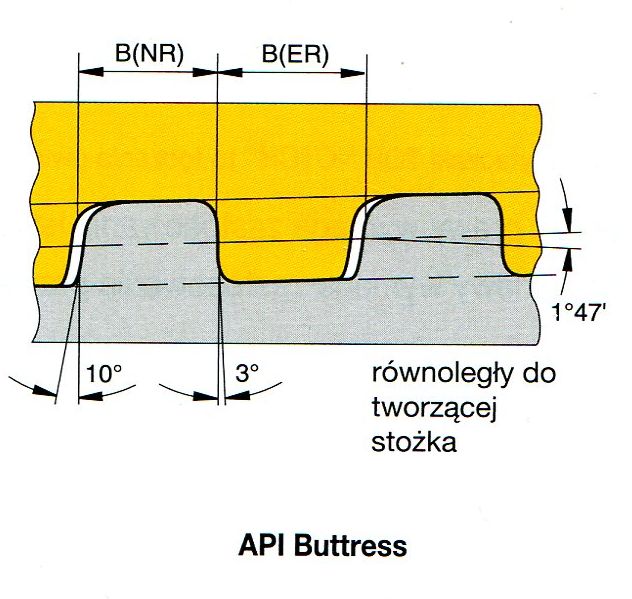

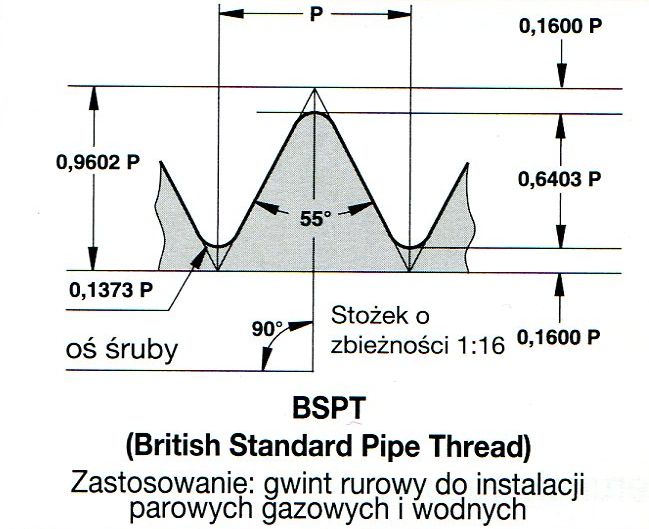

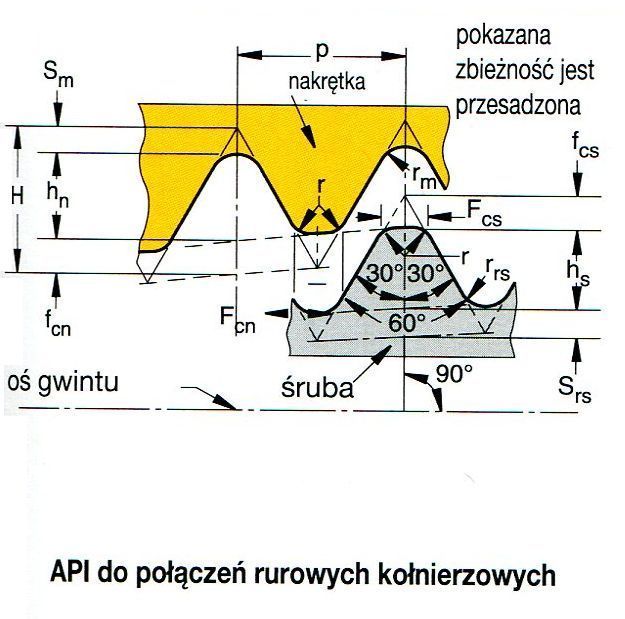

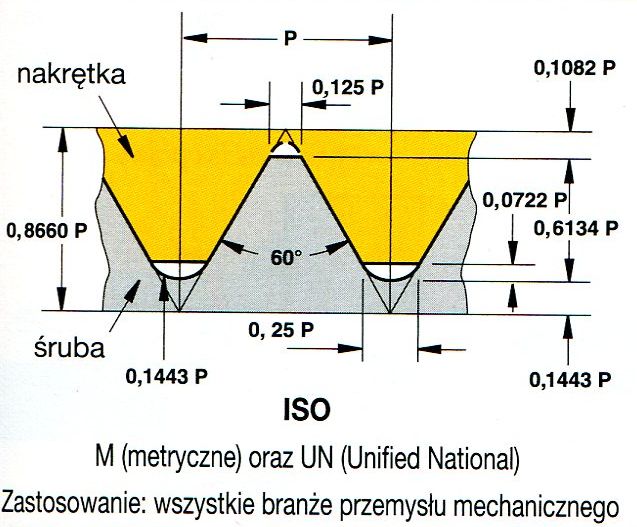

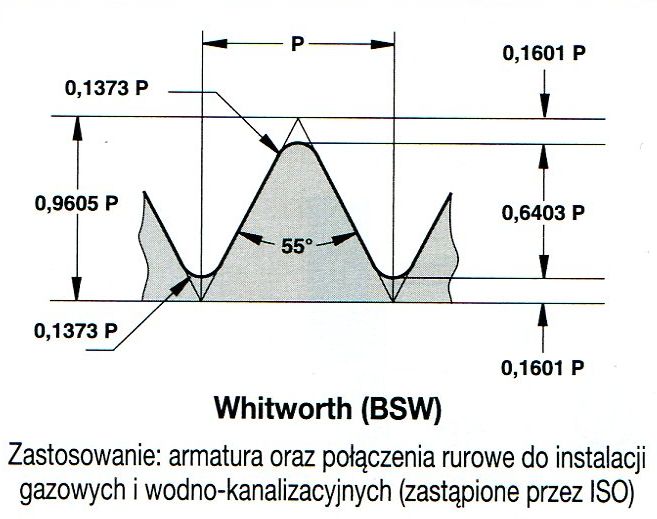

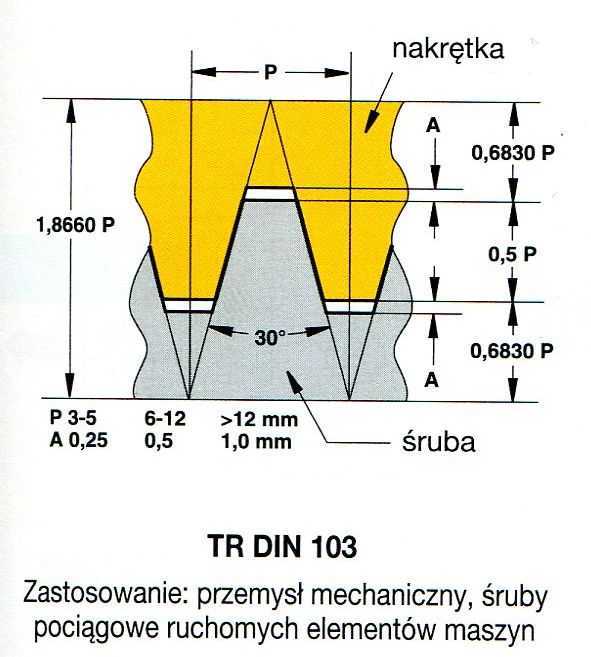

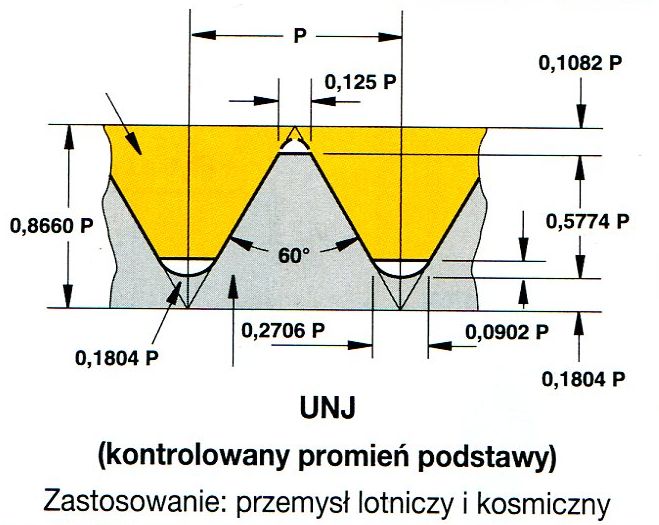

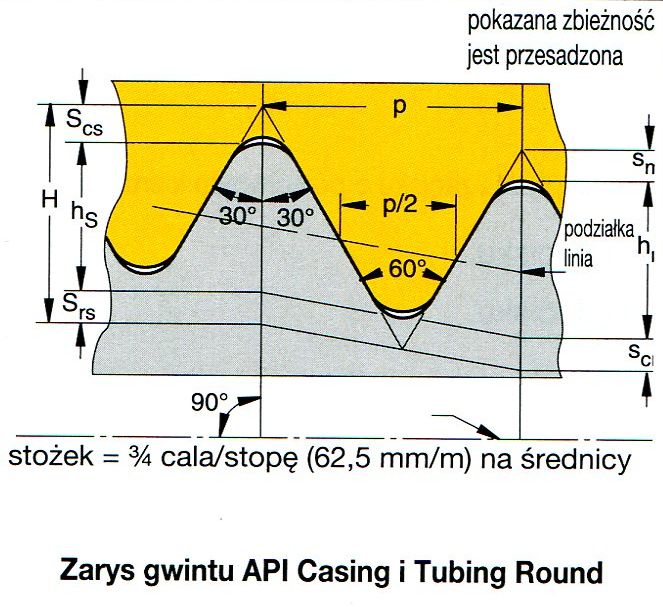

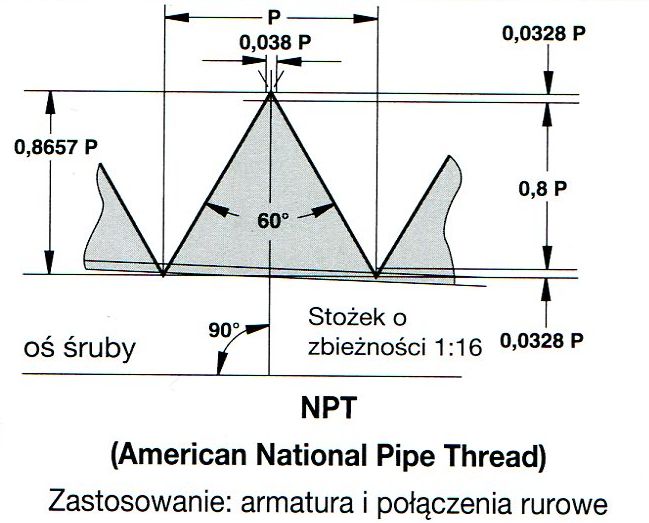

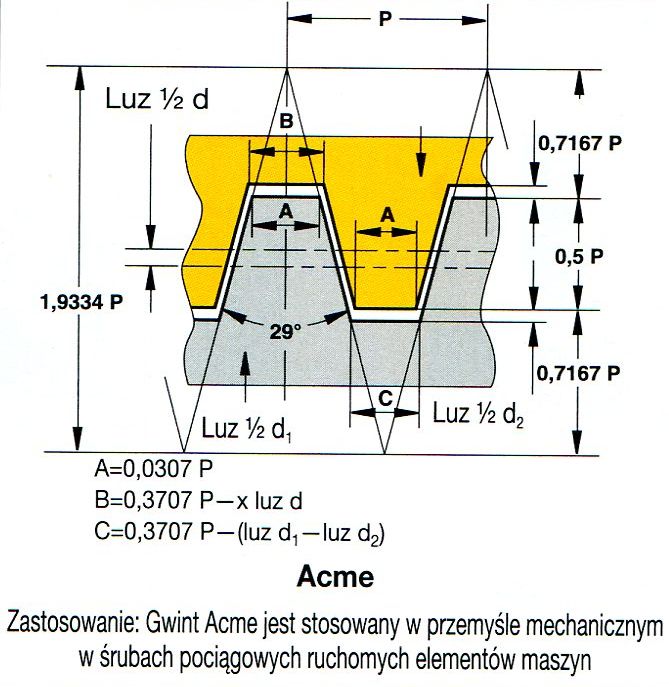

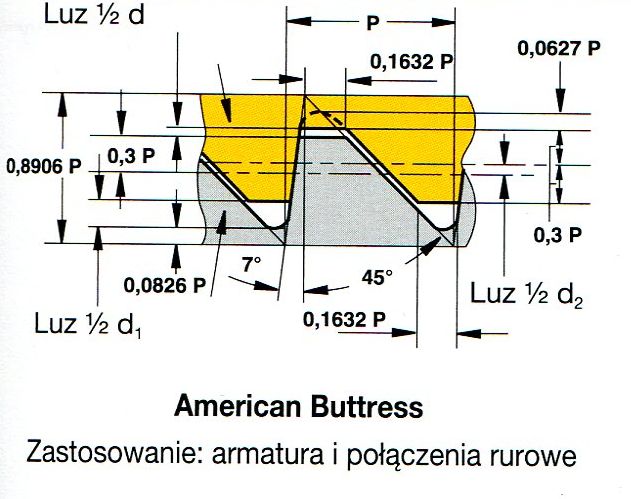

Typowe zarysy gwint贸w
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |

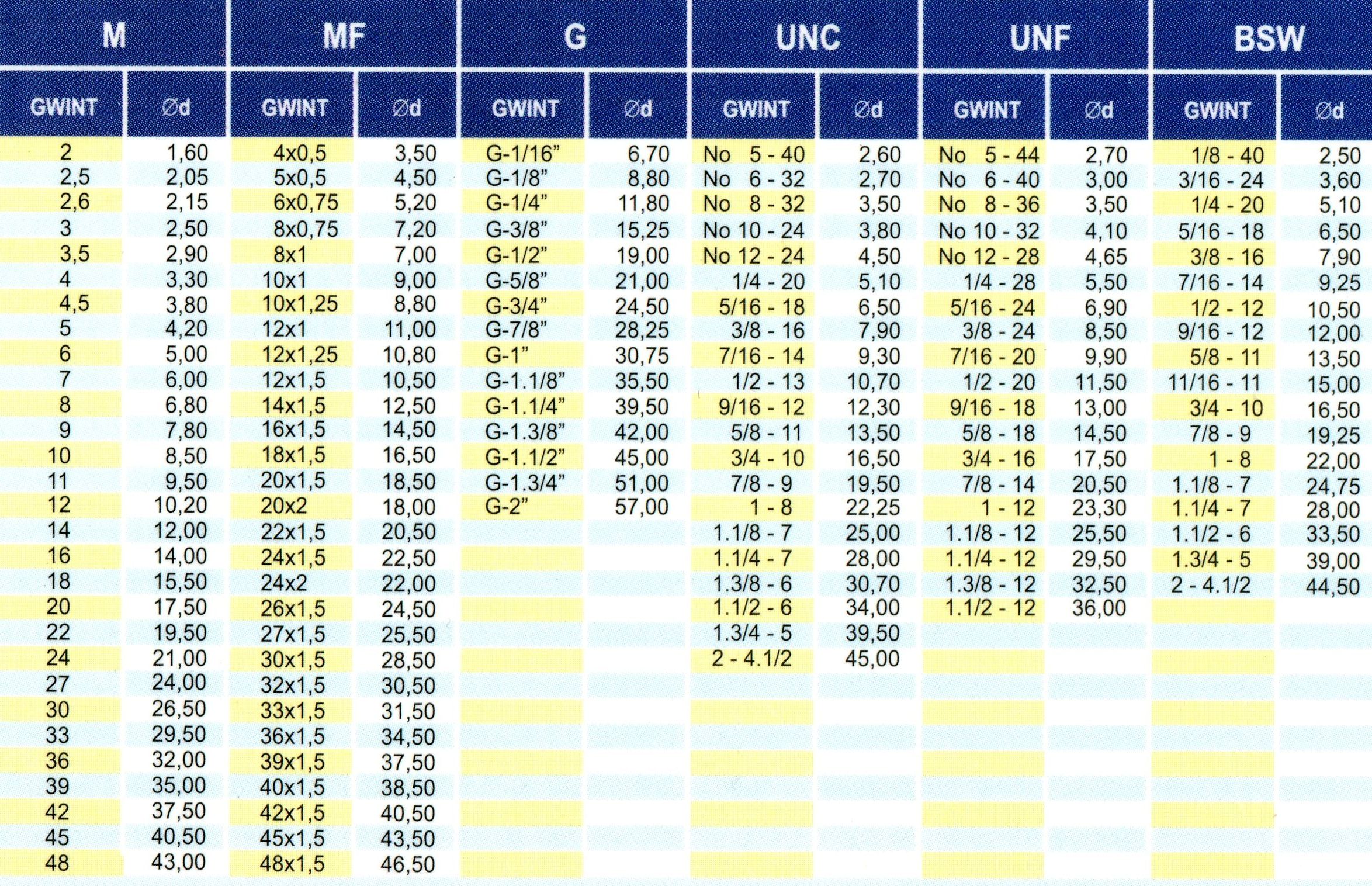

Zalecane 艣rednice otwor贸w pod gwintowanie gwintownikiem
